Замена основной платы (Mainboard) Private Kaffelogic Nano 7/LINK (D-P Serial)

Удалите 6 винтов с головкой Hex 2,5 мм по левой и правой стороне обжарочного аппарата.

Будьте осторожны, чтобы не повредить кнопки при манипуляции передней панелью; после удаления всех шести винтов она может отслоиться.

Удерживайте переднюю панель, снимая пластиковую верхнюю крышку/заглушку.

Осторожно оттяните переднюю панель.

Удалите последний винт Hex 2,5 мм, фиксирующий заднюю панель.

Поднимите заднюю панель вверх, чтобы снять её с корпуса обжарочного аппарата.

Отложите панели в безопасное место и полюбуйтесь голым корпусом вашего обжарочного аппарата.

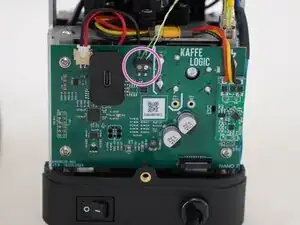

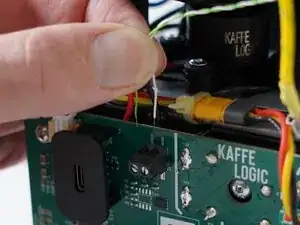

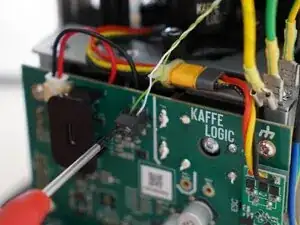

Используйте плоскую отвёртку 2,0 мм, чтобы отсоединить термопарные провода от PCB-A.

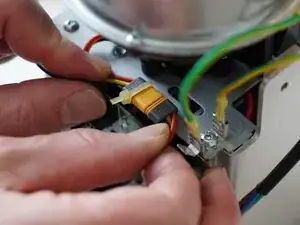

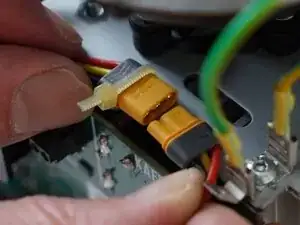

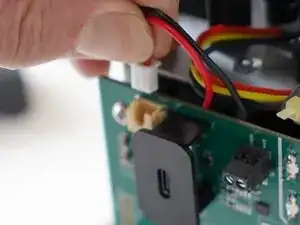

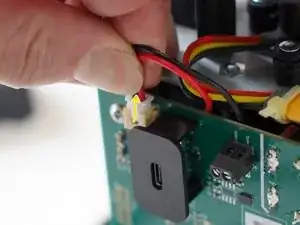

Отсоедините кабель мотора; это может потребовать небольших покачиваний.

Не используйте плоскогубцы или металлические инструменты на этом разъёме, так как пластиковая изоляция может быть повреждена.

Потяните вверх за сигнальный разъём SSR, чтобы снять его.

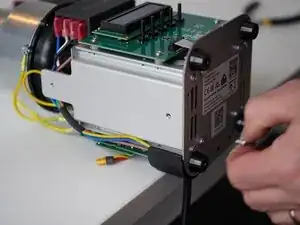

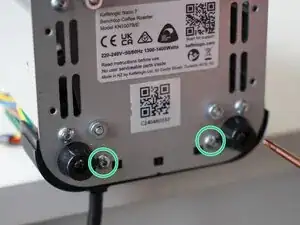

Снимите 2 винта Hex 2,5 мм, фиксирующие кабельный держатель к основанию.

Осторожно: не кладите обжарочный аппарат на переднюю часть, так как кнопки могут быть повреждены или сломаны.

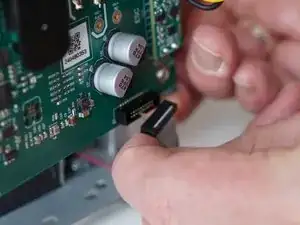

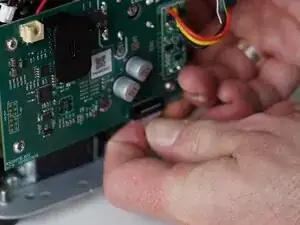

Аккуратно снимите ленточный разъём.

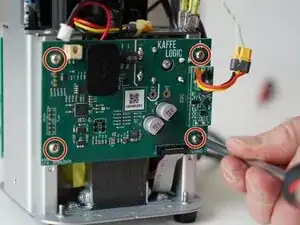

Отверните 4 винта PH2, фиксирующие печатную плату.

Эти винты закреплены на плате и не выпадут полностью.

Отведите плату от сборки основания.

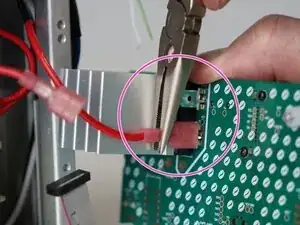

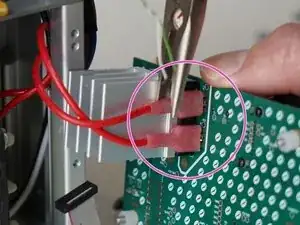

Используйте плоскогубцы, чтобы отсоединить вторичные провода трансформатора от задней части платы.

Провода трансформатора могут быть подключены в любом из двух направлений. Если вы заменяете дочернюю плату USB, вы можете оставить эти провода на месте.
