Замена блока заваривания Jura Z7

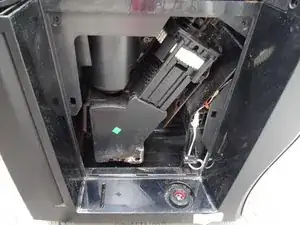

Разместите устройство так, чтобы сторона с баком для воды была обращена к Вам.

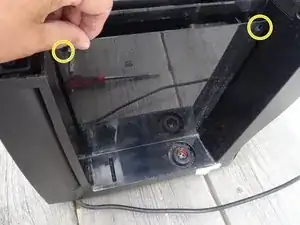

Панель, закрывающая блок заваривания, закреплена по верхнему краю двумя винтами с овальной головкой.

Эти винты имеют овальную головку и похожи на заклёпки. Для их выкручивания требуется специальный инструмент или насадка. Вот самодельное руководство. В крайнем случае можно использовать длинногубцы. Jura хочет, чтобы мы не лезли в свои собственные машины!

Удалите два винта с овальной головкой и снимите панель.

Вот он: блок заваривания.

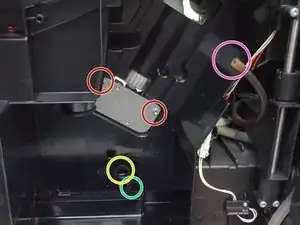

На фото показана Jura J5, но блок заваривания по сути такой же, и Вы легко увидите, как он крепится:

Два винта Torx T20 с мелкой резьбой

Один винт Torx T15

Подключён вход горячей воды.

Шланг с носиком для кофе подключён сверху.

Выверните два машинных винта Torx T15.

Выверните винт Torx T15 внизу у входа горячей воды.

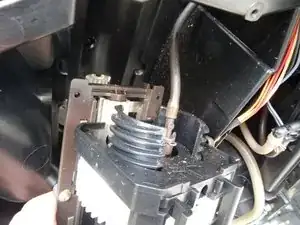

Вытащите блок заваривания на себя. Шланг к носику для кофе всё ещё подключён сверху.

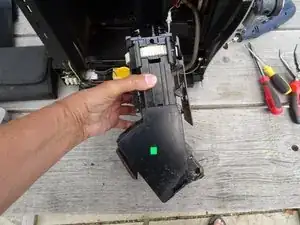

Отсоедините шланг от носика для кофе.

Теперь приступайте к замене или ремонту блока заваривания.

Если Вы хотите разобрать блок заваривания для чистки и установки новых уплотнений, выполните инструкции в этом или этом руководствах.

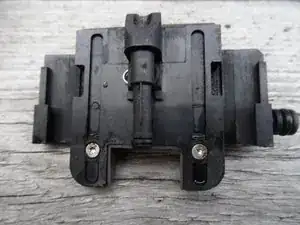

Есть одно небольшое отличие в этой группе заваривания: выпускной клапан оснащён крышкой, но её легко снять. Выверните два винта Torx T8.

Для капитального ремонта выпускного клапана используйте эти инструкции.
