Ремонт выпускного клапана Jura серии Z

Отключите устройство от сети питания

Снимите все принадлежности: резервуар для воды, поддон для капель, крышку аромата

Поверните устройство так, чтобы задняя часть была обращена к передней панели.

Знак Jura необходимо снять. Поверните его на несколько миллиметров против часовой стрелки.

Если это затруднительно, используйте присоску для помощи.

Снимите знак Jura.

За знаком Jura находятся два винта с овальной головкой. Их необходимо вывернуть.

Эти винты имеют овальную головку, из-за чего выглядят как заклепки (фото 2). Для их удаления требуется специальная насадка. Если подходящей насадки нет, это можно сделать тонкогубцами. Jura пытается не допустить нас к собственным устройствам!!!!

Немного прижмите заднюю панель вниз, затем снимите её.

Оттяните правую боковую панель — как видно при взгляде на переднюю панель — назад и снимите её.

Иногда она застревает и может потребоваться сильнее потянуть.

На этом шаге вы должны убрать винты левой боковой панели. Боковая панель можно снять только после снятия верхней крышки.

Выверните винт Torx T15 на передней стенке боковой панели.

В боковой части есть крышка над блоком заваривания. Крышка закреплена вверху двумя винтами с овальной головкой. Удалите их, чтобы снять крышку.

После снятия крышки становится виден блок заваривания

Этот шаг показывает, как снять верхнюю крышку

Удалите лоток для порошка и все кофейные зерна.

Крышка закреплена тремя винтами Torx T15. Они хорошо видны под крышками, а также на небольшой крышке слева сзади.

Выверните два винта Philips на контейнере для зерен и снимите контейнер для зерен.

Поднимите крышку вверх.

Если она застряла, используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть её.

Крышка контейнера для зерен удерживается маленьким сильным магнитом, который лежит свободно. Он либо находится в выемке, отмеченной зелёным, либо остаётся висеть на контейнере для зерен. Проследите, чтобы он не был утерян!

Оттяните левую боковую панель назад, чтобы снять её.

Для некоторых ремонтных работ снимать левую боковую панель не требуется.

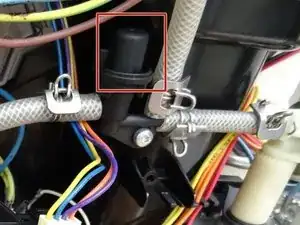

Вытащите хомут с нижнего выпускного клапана.

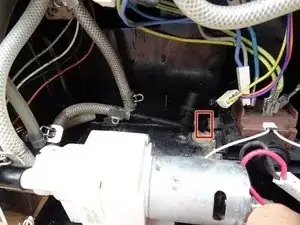

Аккуратно сдвиньте нижний выпускной клапан влево, чтобы вышел напорный шланг. Следите за уплотнительным кольцом. Оно либо застрянет в клапане, либо останется на конце шланга. Замените его новым при сборке.

Выньте клапан. Две шланги слева могут оставаться подключёнными.

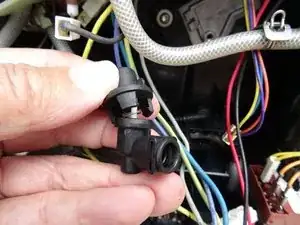

Крышка сверху клапана удерживается тремя защёлками. Аккуратно освободите три защёлки плоским концом лопатки и поднимите крышку прямо вверх.

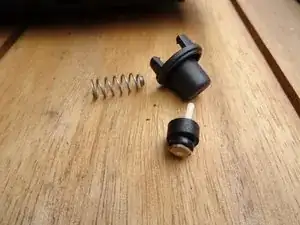

Осторожно выньте пружину и шток клапана. Обратите внимание на последовательность для последующей сборки.

Откройте крышку верхнего выпускного клапана тем же способом.

Осторожно выньте толкатель клапана.

У обоих толкателей клапанов в этом аппарате были повреждены зубцы. Они были заменены на новые. Здесь показана пластиковая модель, но металлический толкатель никогда больше не сломается.

Если толкатель в порядке, достаточно установить новые уплотнения. Тонко смажьте уплотнения пищевой силиконовой смазкой.
