Jura Z6 (2018) Откройте корпус
Новые модели Z6 (2018) отличаются от предшественников, но многое схоже. Где на этот раз обязательные винты с овальной головкой? Это руководство показывает, как открыть корпус.
Вы можете открыть более старые модели, воспользовавшись Открытие корпуса серии Jura Z.
Шаг 1
Отключите машину от сети!
Снимите все навесные элементы: резервуар для воды, поддон для капель, крышку аромата.

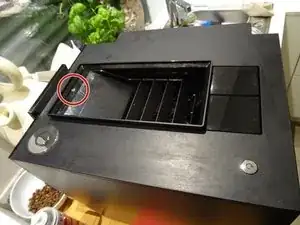

Выверните шлицевой винт на контейнере для зерен и снимите решётчатую крышку и окантовку.
Шаг 2

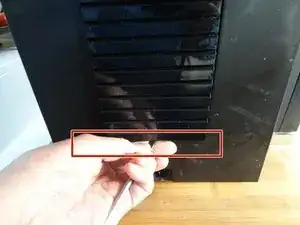

На этот раз винты с овальной головкой расположены сзади. Захватите ребристую рамку и приподнимите её на несколько миллиметров вверх. Затем потяните её снизу и снимите.
Эти винты имеют овальную головку, из-за чего выглядят как заклёпки (изображение 2). Для их откручивания нужна специальная насадка или бит iFixit. Вот руководство по изготовлению своими руками. При необходимости можно использовать также тонкогубцы. Jura хочет, чтобы мы не лезли в собственные машины!

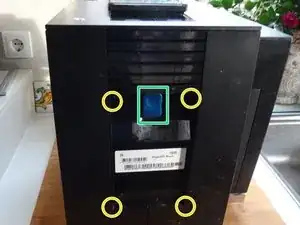

Снимите четыре винта с овальной головкой.
Отключите синий разъём для Jura Connect.

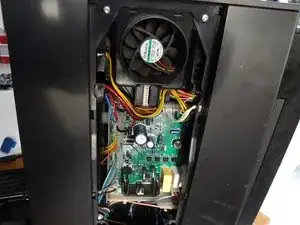

Отведите чёрную панель от задней стенки. Теперь видна плата питания.
Шаг 3
Шаг 4
Извлеките воронку для молотого кофе.

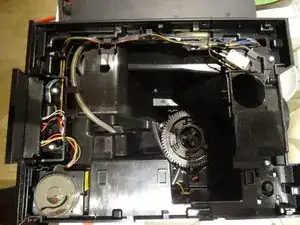

Сдвиньте верхнюю крышку назад и аккуратно приподнимите её. Особое внимание уделите крышке регулировки кофемолки. При первом снятии она может сильно заедать.
Шаг 5

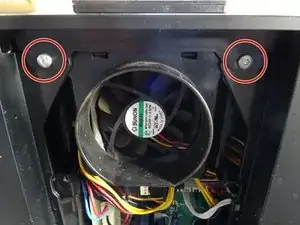

Внизу слева и справа от отверстия для выдвижного ящика с кофейной гущей находятся два винта Torx. Снимите их.
Шаг 6
Теперь вы можете сдвинуть обе боковые панели назад на несколько миллиметров и вынуть их вверх. При первом снятии они будут немного заедать.

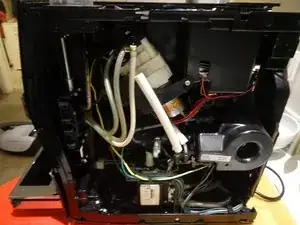

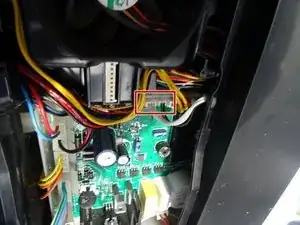

Боковая панель возле резервуара для воды всё ещё подключена двумя чувствительными кабелями. Если вы хотите снять боковую панель для доступа к заварочному узлу, нужно проследить кабели до двух штекеров на плате, отключить их и вывести кабели наружу.
Заключение
Соберите устройство в обратном порядке выполнения шагов.
Перевод руководства с ifixit.com
