Jura модель Z Замена водонагревателя

Отключите машину от сети

Снимите все присоединённые элементы: резервуар для воды, поддон для капель, крышку ароматов

Поверните машину так, чтобы задняя часть была обращена к передней.

Знак Jura нужно снять. Поверните его на несколько миллиметров против часовой стрелки.

Если это затруднительно, используйте присоску для помощи.

Снимите знак Jura.

За знаком Jura находятся два винта с овальной головкой. Их необходимо удалить.

Эти винты имеют овальную головку, из-за чего выглядят как заклёпки (рисунок 2). Для их снятия потребуется специальная битa. Если подходящей биты нет, это можно сделать плоскогубцами с узкими губками. Jura хочет не пускать нас в наши собственные машины!!!!

Слегка надавите на заднюю панель вниз, затем снимите её.

Оттяните правую боковую панель — как видно при взгляде на переднюю панель — назад и снимите её.

Иногда она немного застревает и потребуется более сильное усилие при снятии.

На этом шаге следует снять винты левой боковой панели. Боковая панель можно снять только после снятия верхней крышки.

Удалите винт Torx T15 на передней стенке боковой панели.

В боковой части есть крышка над варочной группой. Крышка закреплена сверху двумя винтами с овальной головкой. Снимите их, чтобы снять крышку.

После снятия крышки варочная группа становится видимой

На этом шаге показано, как снять верхнюю крышку

Снимите лоток для порошка и все кофейные зёрна.

Крышка закреплена тремя винтами Torx T15. Они хорошо видны под крышками, а также маленькая крышка слева сзади.

Снимите два винта с крестообразной головкой на контейнере для зёрен и снимите контейнер для зёрен.

Поднимите крышку вверх.

Если она застряла, аккуратно подденьте пластиковой монтажной лопаткой.

Крышка контейнера для зёрен удерживается небольшим сильным магнитом, который лежит свободно. Он либо в зелёной отмеченной выемке, либо остаётся висеть на контейнере для зёрен. Следите, чтобы не потерять его!

Оттяните левую боковую панель назад, чтобы снять её.

Для некоторых ремонтов снимать левую боковую панель не требуется.

Здесь показан один из двух снятых водонагревателей.

Измерение сопротивления даёт представление о том, неисправен ли нагреватель. Снимите один из плоских разъёмов. Если сопротивление бесконечное или нулевое, то всё ясно... оно должно быть в диапазоне 40–50 Ом. Но возможно также короткое замыкание от нагревателя на металлический корпус, в этом случае сопротивление должно фактически быть бесконечным.

Чтобы проверить, не зашла ли накипь в нагреватель, отсоедините два напорных шланга и продуйте их. Воздух должен проходить очень легко.

Ослабьте винт Torx T15 на крышке над мгновенным водонагревателем.

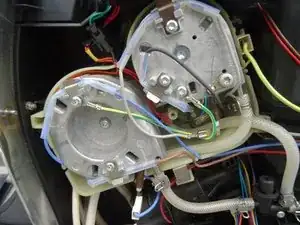

Снимите крышку. Становятся видны два мгновенных водонагревателя.

Крепление мгновенного водонагревателя закреплено одним слегка утопленным винтом. Выкрутите этот винт Torx T15.

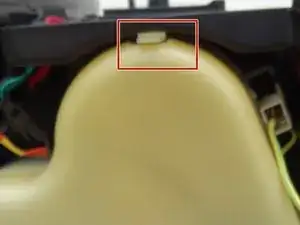

Выньте крепление водонагревателя. Оно всё ещё зафиксировано сверху.

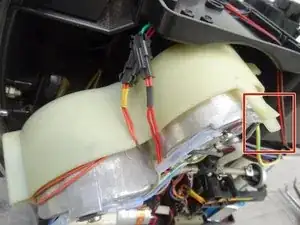

Следите, чтобы разъёмы не были перегружены.

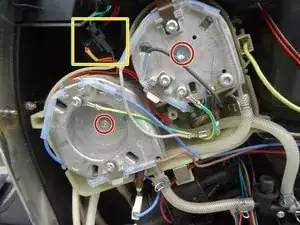

Два водонагревателя закреплены посередине винтом Torx T25 (помечен красным). Контргайка на задней части свободно находится в держателе и часто выпадает при повороте винта.

Отвинтите винт на нагревателе, который подлежит замене. Следите за контргайкой сзади.

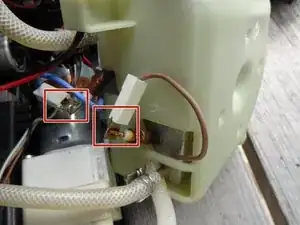

Осторожно снимите разъёмы с сенсорных кабелей. При сборке запомните, какой сенсор подключён к красной паре проводов, а какой — к зелёной паре.

Осторожно извлеките водонагреватель. Он всё ещё подключён шлангами и проводами.

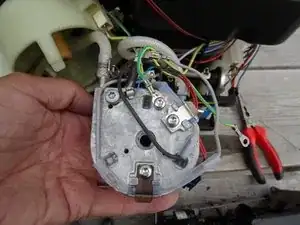

Снимите наконечники с клемм водонагревателя.

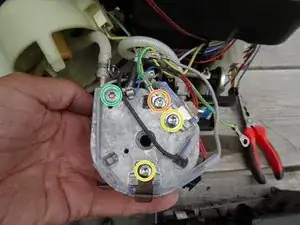

Удалите оба винта Torx T25 из кронштейнов термопредохранителей. Снимите термопредохранители.

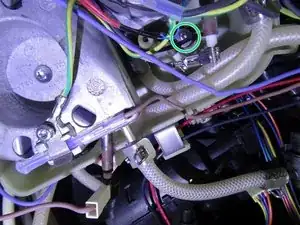

Удалите винт Torx T25 из ушка жёлто/зелёного кабеля заземления. Отсоедините кабель.

Термодатчик может остаться на месте. Если он дефектен (машина тогда сообщает Ошибка 4), его необходимо заменить

Теперь подключены только шланги. Они закреплены прищепками.

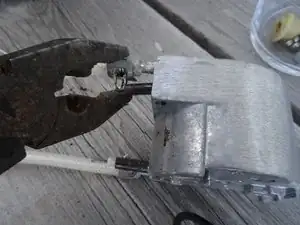

Прищепки легко открываются и закрываются: зажмите плоскогубцами, как показано на фото, и сожмите их вместе. Прижимная пластина выскакивает сразу и освобождает хомут, который затем можно сжать плоскогубцами и отодвинуть в сторону.

Чтобы закрыть прищепки, сначала вставьте прижимную пластину и сильно прижмите её пальцами или плоскогубцами. Она защёлкнется и зафиксирует хомут. Чтобы понять принцип, внимательно посмотрите на прищепки в других местах.

Когда прищепки открыты, шланг можно с силой сдвинуть и снять.
