Замена мотора модели Jura Z

Выключите машину из электросети

Удалите все аксессуары: резервуар для воды, поддон для капель, крышку ароматизатора

Поверните машину так, чтобы задняя часть смотрела вперед.

Должна быть удалена эмблема Jura. Поверните ее на несколько миллиметров против часовой стрелки.

Если это становится сложно, используйте присоску для помощи.

Удалите эмблему Jura.

За эмблемой Jura находятся два винта с овальной головкой. Их необходимо удалить.

Эти винты имеют овальную головку, что делает их похожими на заклепки (смотрите изображение 2). Для их снятия нужно использовать специальную биту. Если подходящей биты нет, это можно сделать с помощью плоскогубцев. Jura хочет, чтобы мы не могли попасть внутрь наших собственных машин!!!!

Немного надавите на заднюю часть, а затем удалите ее.

Потяните правую боковую панель - смотря на переднюю панель - назад и снимите ее.

Иногда она немного застревает и может потребовать большего усилия.

На этом шаге вам нужно удалить винты левой боковой панели. Боковую панель можно снять только после удаления верхней крышки.

Удалите винт Torx T15 на передней стенке боковой панели.

На боковой части есть крышка над варочной группой. Крышка крепится сверху двумя винтами с овальной головкой. Удалите их, чтобы снять крышку.

После удаления крышки становится видимой варочная группа.

Этот шаг показывает, как снять верхнюю крышку.

Удалите лоток для порошка и все кофейные зерна.

Крышка крепится тремя винтами Torx T15. Они легко видны под крышками, а также под маленькой крышкой на задней левой стороне.

Удалите два винта Phillips на контейнере для зерен и снимите контейнер для зерен.

Поднимите крышку вверх.

Если она застряла, используйте пластиковый инструмент для открытия, чтобы осторожно поддеть ее.

Крышка контейнера для зерен удерживается на месте маленьким сильным магнитом, который свободно лежит. Он либо в углублении с зеленым маркером, либо остается на контейнере для зерен. Убедитесь, что он не потерян!

Потяните левую боковую панель назад, чтобы снять ее.

Для некоторых ремонтов не обязательно снимать левую боковую панель.

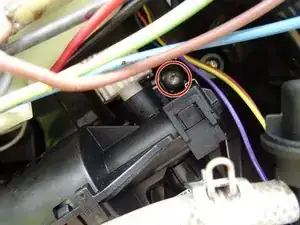

Двигатель крепится двумя винтами Torx T20.

Удалите два винта.

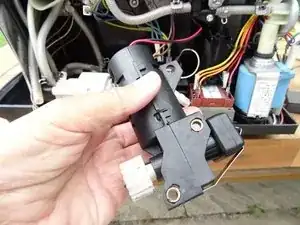

Доставайте двигатель.

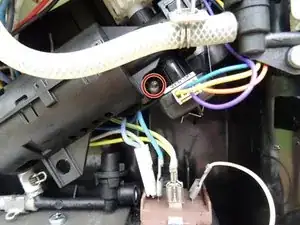

Энкодер, который считает обороты, расположен на валу двигателя. Отключите разъем от энкодера.

Двигатель соединен всего с двумя кабелями. Если вы хотите полностью заменить его, вам нужно провести кабели и отключить их. Вы также можете их перерезать и припаять, но убедитесь, что они хорошо изолированы, например, термоусадочной трубкой.
