Замена трансформатора в моделях Jura Z

Отключите аппарат от электросети

Снимите все насадки: бак для воды, поддон для капель, крышку аромата

Поверните аппарат так, чтобы задняя часть была обращена к передней панели.

Знак Jura необходимо снять. Поверните его на несколько миллиметров против часовой стрелки.

Если это затруднительно, используйте присоску для помощи.

Снимите знак Jura.

За знаком Jura находятся два винта с овальной головкой. Их необходимо выкрутить.

Эти винты имеют овальную головку, из-за чего выглядят как заклепки (фото 2). Для их снятия нужен специальный бит. Если подходящего бита нет, это можно сделать плоскогубцами с тонкими носами. Jura не хочет, чтобы мы лезли в свои аппараты!!!!

Нажмите заднюю панель немного вниз, затем снимите её.

Оттяните правую боковую панель — как видно при взгляде на переднюю панель — назад и снимите её.

Иногда она немного застревает и может потребоваться более сильное усилие при снятии.

На этом этапе следует открутить винты левой боковой панели. Боковую панель можно снять только после снятия верхней крышки.

Выверните винт Torx T15 на передней стенке боковой панели.

В боковой части есть крышка над блоком приготовления. Крышка закреплена сверху двумя винтами с овальной головкой. Снимите их, чтобы снять крышку.

После снятия крышки блок приготовления становится видимым

Этот шаг показывает, как снять верхнюю крышку

Удалите контейнер для порошка и все кофейные зерна.

Крышка фиксируется тремя винтами Torx T15. Они хорошо видны под крышками, а также под небольшой крышкой на левой задней стороне.

Выверните два винта с крестообразной головкой на контейнере для зерен и снимите контейнер для зерен.

Поднимите крышку вверх.

Если она застряла, используйте пластиковый инструмент для поддевания, чтобы аккуратно поддеть её.

Крышка контейнера для зерен удерживается небольшим сильным магнитом, который лежит свободно. Он либо в отмеченном зелёным углублении, либо остаётся висеть на контейнере для зерен. Убедитесь, что он не потерян!

Оттяните левую боковую панель назад, чтобы снять её.

Для некоторых ремонтов снимать левую боковую панель не обязательно.

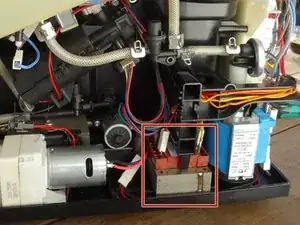

Трансформатор расположен сбоку между керамическим клапаном и насосом. В зависимости от модели может потребоваться снять кронштейн.

На фотографиях показаны разные модели.

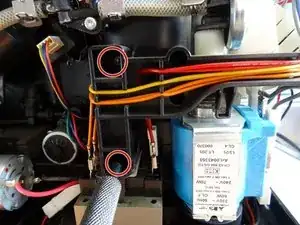

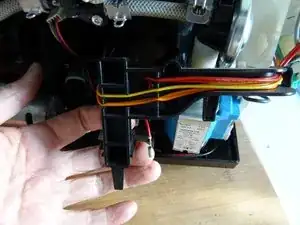

Открутите два низко расположенных винта Torx T15 из кронштейна и снимите кронштейн.

Поднимите трансформатор и извлеките его.

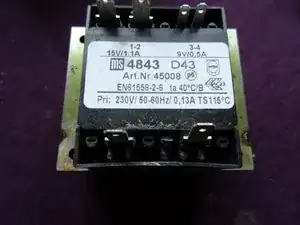

Трансформаторы практически одинаковы во всех устройствах Jura.

Отсоедините два красных провода (230 В), два оранжевых плоских разъёма (15 В) и два жёлтых (9 В) от трансформатора.

Для проверки трансформатора начните с измерения сопротивлений: клеммы 15 В и 9 В (вторичные) должны показывать около 1 Ом, а клеммы 230 В (первичные) — примерно 100 Ом.

Также можно подать переменное напряжение около 20 В на сторону 230 В (первичную). Тогда на стороне 15 В (вторичной) вы должны измерить примерно 1,4 В, а на 9 В (вторичной) — около 0,8 В. Никогда не перепутывайте первичную и вторичную стороны, так как это может привести к опасно высоким напряжениям.
