Снятие и замена кофемолки

Снимите стопорную шайбу на валу для регулировки степени помола с помощью плоскогубцев.

Снятие стопорной шайбы требует некоторого усилия. Смело тяните крепко.

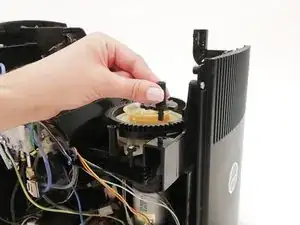

Снимите вал регулировки степени помола, потянув его вверх при помощи плоскогубцев.

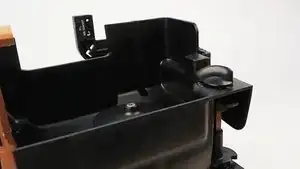

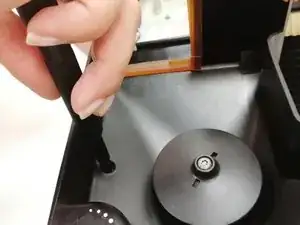

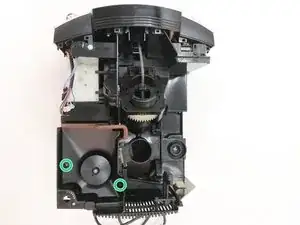

Отвинтите 2 винта на контейнере для зерен кофемашины крестовой отверткой Torx T10.

Винты находятся в пазу.

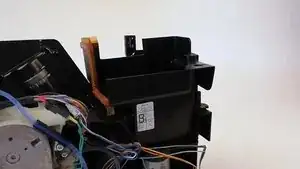

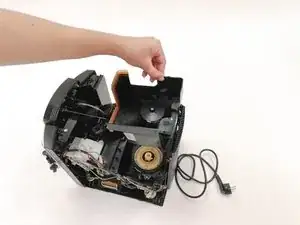

Снимите контейнер для зерен.

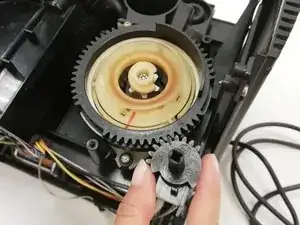

Снимите шестерёнку регулировки степени помола.

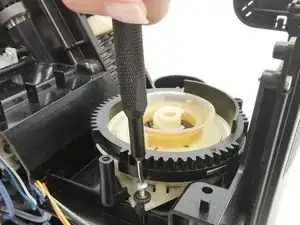

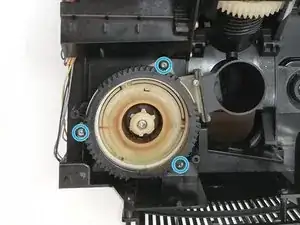

Отвинтите 3 винта, крепящие корпус жерновов к кофемолке, отверткой Torx T10.

Убедитесь, что на этом этапе Вы не оборвёте никакие кабели.

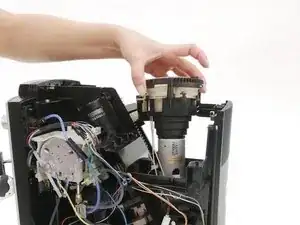

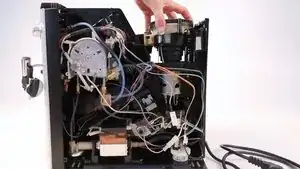

Осторожно приподнимите кофемолку.

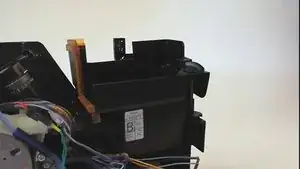

Отсоедините первый разъём (чёрный провод) от штекерного разъёма, прикреплённого к нижней части кофемолки.

После снятия штекера Вы можете аккуратно опереть кофемолку. Для следующего шага Вам потребуются обе руки.

Отсоедините второй (белый) провод, прикреплённый к кофемолке, от корпуса штекерного разъёма.

Осторожно нажмите на корпус штекерного разъёма.

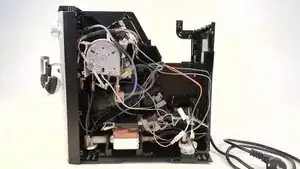

Снимите кофемолку для очистки или замены.

Не ставьте кофемолку полностью, держите её в руке.

Установите новую или отремонтированную кофемолку в кофемашину.

Подключите кофемолку к разъёмам. Убедитесь, что разъёмы установлены в правильное положение.

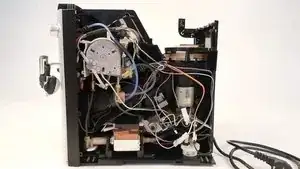

Теперь верните кофемолку в её правильное положение.

Прикрутите 3 винта корпуса жерновов, закрепляя их на установленной кофемолке, отверткой Torx T10.

Вставьте шестерёнку обратно.

Убедитесь, что метка совмещена с центром кофемолки, так как шестерёнка используется для регулировки степени помола и, следовательно, крепости кофе.

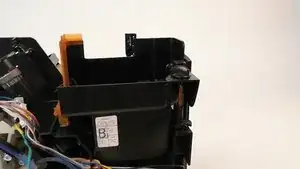

Вставьте контейнер для зерен обратно в кофемашину.

Закрутите два винта, которые Вы ранее сняли с контейнера для зерен, отверткой Torx T10.

Вставьте вал для регулировки степени помола.

С помощью плоскогубцев прижмите стопорную шайбу на место.
