Замена уплотнения бака для воды Jura ENA micro 9

Выньте вилку питания из розетки!

Снимите все навесные элементы, такие как резервуар для воды, ящик для отходов кофе и крышку отделения для зерен.

Удалите все кофейные зерна.

Верхние крышки не обязательно снимать при всех ремонтах. Однако для тщательной очистки это необходимо. Возможно, будет проще ослабить верхние крышки, если сначала снять боковые панели. Процесс несколько хитрый.

Подденьте центральную вентиляционную крышку.

Используйте лопатку, чтобы надавить с обеих сторон на отмеченную область. Тогда передняя панель вокруг выключателя отпирается. После этого вы можете приподнять её спереди и вытащить под углом.

Если боковые отверстия для лопатки не обнаруживаются, модель слегка отличается. В этой версии нужно вставить лопатку в зазор между передней панелью и крышкой примерно в 3 см от края, затем сильно надавить в сторону центра, чтобы отпустить защёлку. Одновременно слегка приподнимите крышку спереди.

Откиньте переднюю крышку вверх.

Снимите крышку. В модели с боковыми отверстиями её можно вытянуть под углом вперед. В другой модели её нужно немного сдвинуть назад, чтобы отщёлкнуть, затем приподнять.

Так выглядит устройство после снятия двух крышек. Накопилось много грязи.

Боковые части смещаются назад. Однако они зафиксированы двумя винтами, замком сверху и клиновидным зацепом по бокам.

Открутите два винта Torx T15, которые крепят боковые панели сверху.

Замок расположен под шильдиком Jura на задней панели. Поверните его против часовой стрелки примерно на 20 градусов, затем вы сможете снять его.

К сожалению, этот был сильно прикипевшим. Ничто не помогло с этим устройством — ни присоска, ни жесткая клейкая лента. Здесь он был открыт более грубым способом:

Были просверлены два небольших отверстия на несколько миллиметров, затем ввернуты два маленьких винта. Шильдик наконец удалось повернуть и снять плоскогубцами.

Вот как это выглядит снизу. Замок закреплён овальным винтом. Он похож на заклёпку. Для открытия нужна специальная насадка под овальную шляпку, в экстренном случае можно использовать плоскогубцы.

Снимите овальный винт.

Плотно продавите замок вверх насколько возможно.

Боковые части удерживаются сверху и снизу по три защёлки с каждой стороны. Поэтому их нужно сдвинуть назад, чтобы отсоединить. Однако они зафиксированы от сдвига клиновидными выступами спереди. На следующем шаге показано, как их освободить.

Выступы должны быть выведены из отверстий. Они расположены с обеих сторон сверху и снизу примерно в 1.5 см от края и в 7 см от переднего края.

Вот как выглядят клиновидные выступы

Положите машину на бок.

Подденьте боковую панель примерно в 7 см от переднего края на высоту около 3 мм. Это выведет защёлку из её отверстия. Используйте прочный инструмент, желательно пластиковый.

Положение клиновидного выступа: 7 см от переднего края, 1.5 см от верхнего или нижнего края.

Оставьте инструмент на месте. Вставьте пластиковую лопатку для вскрытия в 7 см от переднего края так, чтобы клиновидный выступ больше не мог зацепиться в своём отверстии. Уберите инструмент.

Аналогичным образом вставьте другую лопатку на противоположном крае.

Теперь оба выступа освобождены и боковую часть можно сдвинуть в следующем шаге.

Плотно сдвиньте боковую панель назад. Она может немного застрять, понадобится пластиковая лопатка для помощи.

Снимите боковую панель и отложите её в сторону.

Повторите для другой боковой панели.

Освободите защёлки на верхней части внутренней крышки.

Откиньте внутреннюю крышку вниз и выньте её. Становится видна варочная группа.

Крышка присутствует не на всех моделях.

Третье изображение показывает обзор с другой стороны.

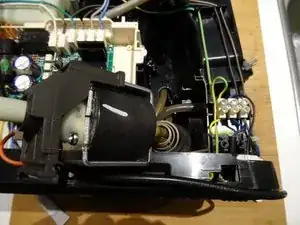

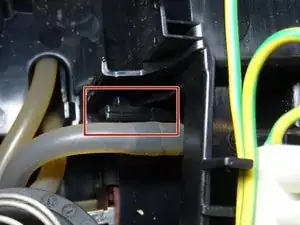

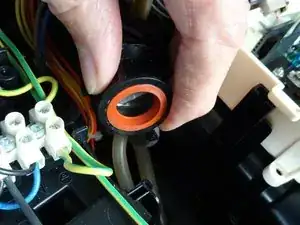

На первом снимке показан уже снятый держатель и уплотнение. Следующие шаги покажут, как его извлечь.

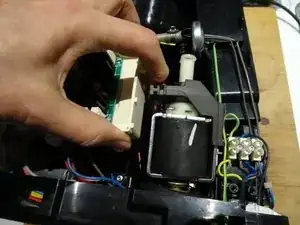

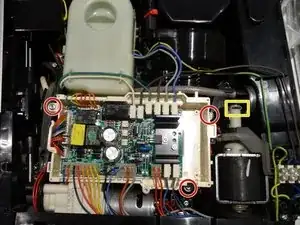

Для доступа к держателю насос нужно частично снять. К счастью, это довольно просто.
