Замена жерновов мелкой кофемолки Jura Impressa F50 (ПОЛНОСТЬЮ)

Тщательно очистите кофемашину перед началом, удалите остатки кофейных зёрен и прочие загрязнения.

Перед работой с кофемашиной вытащите сетевой штепсель из розетки!

Никогда не погружайте кофемашину полностью в воду.

Снимите поддон для капель, лоток и контейнер для отработанного кофе,...

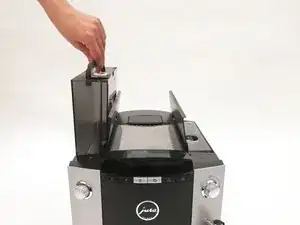

... бак для воды, ...

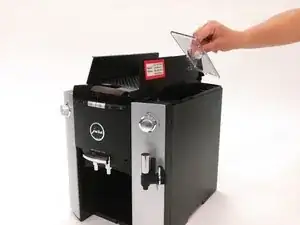

и защитную крышку аромата.

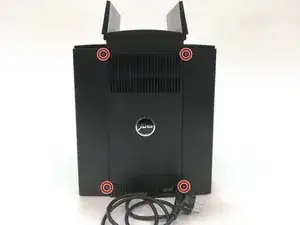

Одна трудность: задняя панель крепится четырьмя специальными винтами с овальной головкой. Они выглядят как заклёпки. Для их удаления вам нужна бита с овальной головкой. В крайнем случае можно использовать хорошую плоскогубцы.

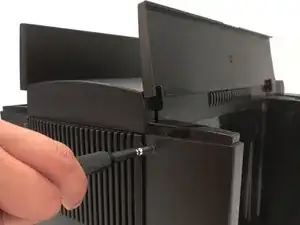

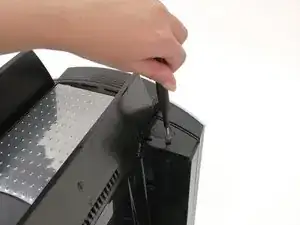

Снимите два винта Torx T15 с крышки корпуса кофемашины.

Снимите верхнюю крышку кофемашины.

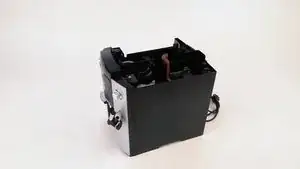

Снимите панель с правой стороны.

Слегка приподнимите боковую панель сзади, затем потяните её назад с небольшим усилием. Особенно при разборке в первый раз требуется довольно большое усилие.

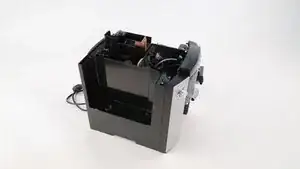

Снимите левую боковую панель.

Лёгкий удар по задней части выемки для бака воды может помочь ослабить боковую панель.

Снимите стопорную шайбу с оси регулировки степени помола с помощью плоскогубцев.

Для снятия стопорной шайбы потребуется сила. Не стесняйтесь тянуть крепко.

Снимите ось регулировки степени помола, потянув её вверх плоскогубцами.

Удалите 2 винта на контейнере для зёрен кофемашины отверткой Torx T10.

Винты находятся в выемке.

Снимите контейнер для зёрен.

Снимите шестерёнку для регулировки степени помола.

Снимите 3 винта, крепящие корпус мельницы к жернову, отверткой Torx T10.

Следите, чтобы в этом шаге не порвать провода.

Осторожно приподнимите жернова.

Отключите первый разъём (чёрный кабель) от штекерного разъёма, прикреплённого к дну жерновов.

После снятия штекера можно аккуратно поставить жернова. Для следующего шага вам потребуются обе руки.

Отсоедините второй (белый) кабель, прикреплённый к жерновам, от корпуса штекерного разъёма.

Аккуратно нажмите на корпус штекерного разъёма.

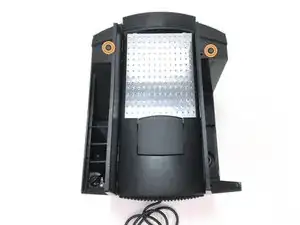

Снимите жернова для очистки или замены.

Избегайте полного опускания жерновов на поверхность в этом шаге, держите их в руке.

Установите новый или отремонтированный жернов обратно в кофемашину.

Подсоедините жернова к разъёмам. Убедитесь, что разъёмы установлены на правильные места.

Теперь установите жернова обратно в правильное положение.

Закрепите 3 винта мельницы, закрепив их в установленном жернове отверткой Torx T10.

Вставьте шестерёнку обратно.

Убедитесь, что метка совпадает с центром жернова, так как шестерёнка используется для регулировки степени помола и, следовательно, крепости кофе.

Вставьте контейнер для зёрен обратно в кофемашину.

Закрутите два винта, которые мы вынули из контейнера для зерен ранее, используя отвертку Torx T10.

Вставьте ось регулировки степени помола обратно.

Используйте плоскогубцы, чтобы установить на место предохранительную шайбу.

Установите боковую панель слева.

Наденьте боковую стенку и убедитесь, что выступы вошли в предоставленные пазы. Затем немного сдвиньте боковую панель вперёд. При продвижении вперёд панель должна щелкнуть и зафиксироваться.

Установите боковую панель справа.

Сначала закрепите боковую стенку и убедитесь, что выступы вошли в предоставленные пазы. Затем немного сдвиньте боковую панель вперёд. При продвижении вперёд панель должна щелкнуть и зафиксироваться.

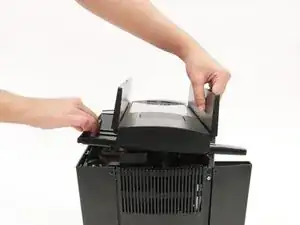

Установите крышку корпуса обратно на кофемашину.

Используйте отвертку Torx T15, чтобы затянуть 2 потайных винта на крышке корпуса.

С помощью ключа с овальной головкой затяните 4 овальных винта на задней панели устройства.

Верните водяной бак,

поддон с решёткой, лоток для жмыха и контейнер для жмыха,

и установите обратно крышку для защиты аромата.
