Замена SSD в Microsoft Surface Pro 3

Перед началом разрядите аккумулятор Surface Pro ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном повреждении во время ремонта.

Дисплей сильно приклеен к корпусу устройства.

Для снятия дисплея сначала размягчите клей, применив тепло. Можно использовать нагревательный коврик, тепловую пушку или iOpener. В крайнем случае подойдёт фен для волос.

Будьте осторожны при использовании тепловой пушки — чрезмерный нагрев может необратимо повредить дисплей и/или аккумулятор.

Равномерно нагревайте по периметру дисплея до состояния, когда поверхность станет слишком горячей для прикосновения, и поддерживайте эту температуру несколько минут.

Используйте присоску или iSclack, чтобы приподнять стекло и создать небольшой зазор между стеклом и металлической рамой.

Если дисплей сильно треснул, присоска может не приклеиваться. Поможет покрытие дисплея слоем упаковочной ленты. В качестве альтернативы можно приклеить присоску супер‑клеем к дисплею.

Осторожно вставьте медиатор для вскрытия в зазор между экраном и корпусом, чтобы разрезать клей.

Проведите медиатором по бокам и нижней части дисплея, чтобы разрезать клей. При необходимости добавьте тепло.

Работайте аккуратно — стекло тонкое и легко трескается при попытке силового съёма.

Wi‑Fi антенны приклеены под рамкой экрана вдоль верхнего края (по обе стороны от камеры) и легко повреждаются. Проявляйте особую осторожность при отделении верхнего края и при необходимости добавляйте тепло.

Продолжайте подогревать участки экрана тепловой пушкой.

Двигаясь по периметру экрана тепловой пушкой, используйте пластиковый инструмент для вскрытия и медиаторы, чтобы отодвинуть экран.

Экран чрезвычайно тонкий и очень легко ломается. Будьте осторожны при работе с разбитым стеклом.

Осторожно приподнимите экран, чтобы не порвать провода.

Удалите 3 мм винт T3 Torx, фиксирующий разъём аккумулятора, и отсоедините разъём аккумулятора.

Будьте осторожны, чтобы не потерять маленький прямоугольный мостовой разъём, расположенный под ним.

Удалите один 4 мм винт T3 Torx, фиксирующий кабель дисплея.

Поднимите разъём, чтобы отсоединить кабель.

Будьте осторожны, чтобы не потерять маленький прямоугольный мостовой разъём, расположенный под ним.

Возьмитесь за оранжевый кабель, подключённый к серебристому коннектору.

Осторожно приподнимите оранжевый кабель, пока коннектор не отщёлкнется.

Экран теперь полностью отсоединён.

Возможна ситуация, когда запасной дисплей не включает все детали, необходимые для установки. Сохраните все детали с оригинального дисплея и перенесите их на новый при необходимости.

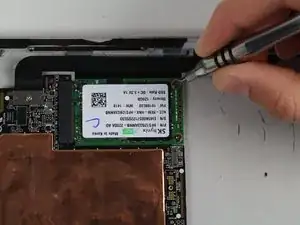

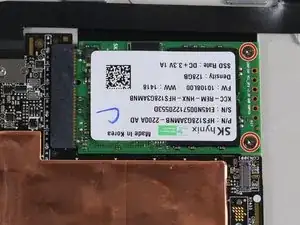

Удалите два 4 мм винта T3 Torx, фиксирующие SSD.

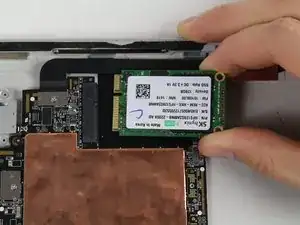

Поднимите и аккуратно потяните SSD, чтобы извлечь его из чёрного разъёма.
