Замена узла кнопки питания iPad Air 2 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Разместите iOpener в центре микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его едва обжигающе прикасаться.

В ходе ремонта по мере остывания iOpener подогревайте его в микроволновке дополнительно по тридцать секунд.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если iOpener по-прежнему слишком горяч посередине, продолжайте пользоваться им, ожидая, пока он не остынет немного перед повторным нагревом. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избегать горячего центра.

iOpener будет очень горячим, поэтому осторожно обращайтесь с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно подогреть снова, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, закрепите трещины и предотвратите травмы при ремонте, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства. Однако после того как стекло сломано, оно, вероятно, будет продолжать трескаться в процессе работы, и вам может потребоваться использовать металлический инструмент для поддевания, чтобы выскрести стекло.

Надевайте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑экран.

Следующие шаги включают использование iOpener для размягчения клея, удерживающего модуль передней панели. При использовании iOpener нагревайте его в микроволновке не более 30 секунд.

Удерживая за вкладки на обоих концах, поместите нагретый iOpener на верхний край iPad.

Дайте iOpener постоять на iPad две минуты, чтобы размягчить клей, фиксирующий переднюю панель к остальной части iPad.

Хотя iPad выглядит однородно снаружи, под некоторыми участками переднего стекла расположены деликатные компоненты. Чтобы избежать повреждений, нагревайте и подденьте только в тех областях, которые указаны в каждом шаге.

При выполнении инструкций уделяйте особое внимание, чтобы не поддевать в следующих областях:

Кнопка «Домой»

Фронтальная камера

Основная камера

Два следующих шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите два шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в руководстве по ссылке check out this guide.

Приподнимите iPad так, чтобы рычаги Anti‑Clamp располагались над и под экраном.

Тяните синюю ручку в сторону шарнира, чтобы отключить режим открытия.

Расположите присоски ближе к верхнему краю iPad — по одной на передней и задней стороне.

Нажмите на присоски, чтобы создать вакуум в выбранной области.

Если поверхность устройства слишком скользкая и Anti‑Clamp не удерживается, вы можете наклеить упаковочную ленту для лучшего сцепления.

Толкните синий рычаг от шарнира, чтобы включить режим раскрытия.

Поворачивайте рычаг по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор для открытия.

Вставьте инструмент для поддевания под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создает достаточного зазора, подогрейте область сильнее и поверните рычаг по часовой стрелке на полоборота.

Не поворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Поместите присоску над фронтальной камерой iPad и надавите, чтобы создать герметичное примыкание.

Чтобы получить наилучший рычаг, разместите присоску как можно ближе к краю, не выходя за грань дисплея.

Сильно потяните за присоску вверх, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Не тяните слишком сильно, иначе вы можете разбить стекло.

Как только появится достаточный зазор, вставьте инструмент для поддевания в зазор, чтобы клей не склеил панели обратно.

Проведите инструмент вдоль кромки дисплея в направлении разъема для наушников.

Если при скольжении инструмента ощущается значительное сопротивление, повторите прогрев iOpener и примените дополнительное тепло.

Осторожно: не допускайте, чтобы инструмент соскользнул между спаянным ЖК‑дисплеем и передней панелью, это может безвозвратно повредить экран.

Хорошее правило — никогда не вставлять инструмент глубже четверти дюйма (6 мм) в iPad.

Вставьте второй инструмент для поддевания рядом с фронтальной камерой.

Проведите второй инструмент вдоль верхнего края iPad в направлении кнопки Sleep/Wake.

Вставьте третий инструмент рядом с фронтальной камерой.

Опустите правый инструмент и обведите им верхний правый угол iPad.

Обведите левый инструмент вокруг верхнего левого угла планшета.

Разогрейте iOpener и положите его на правый край дисплея, чтобы ослабить клей под ним.

Проведите правый инструмент примерно до середины дисплея.

Разогрейте iOpener и нанесите тепло на левую сторону iPad.

Проведите левый инструмент примерно до середины кромки дисплея.

Проведите противоположный инструмент вниз до нижнего правого угла iPad.

При необходимости повторно нагрейте клей на правом крае, чтобы ослабить сборку дисплея.

Проведите левый инструмент вниз по кромке дисплея до угла.

Используйте iOpener, чтобы нанести тепло на нижний край iPad.

Обведите правый инструмент вокруг нижнего угла iPad.

Повторите то же для левого инструмента.

При необходимости снова разогревайте и прикладывайте iOpener. Всегда ждите не менее десяти минут перед повторным разогревом iOpener.

Удалите правый инструмент, находящийся внизу iPad.

Проведите левой лопаткой для вскрытия вдоль нижнего края дисплея, затем извлеките её из правого нижнего угла iPad.

Будьте очень осторожны и не вставляйте лопатка более чем на 2 мм ниже кнопки «Домой», чтобы не повредить кнопку.

Будьте очень осторожны и не вставляйте лопатка более чем на четверть дюйма (6 мм) в обе стороны от кнопки «Домой», чтобы не повредить находящиеся под ней кабели дисплея.

Поверните оставшуюся лопатк у рядом с фронтальной камерой, чтобы отделить верхний край сборки дисплея от задней крышки.

Продолжайте приподнимать сборку дисплея со стороны фронтальной камеры.

Оттяните дисплей чуть в сторону от нижнего края, чтобы полностью отделить его от задней крышки.

Продолжайте поднимать, пока сборка дисплея не станет примерно перпендикулярной корпусу iPad.

Не пытайтесь пока полностью снять дисплей — он всё ещё прикреплён к задней крышке тремя хрупкими шлейфами.

Удалите один винт Phillips 1,8 мм, фиксирующий клеммы батареи к контактам на плате.

На этих фотографиях показан вид разъёма батареи под платой. Используйте их как справочное изображение при безопасном отключении батареи.

Обратите внимание, что на плате есть пружины, прижимающие контакты батареи. Вам нужно будет вставить что‑то тонкое и гибкое между контактами, чтобы отключить батарею.

Чтобы снизить риск короткого замыкания, можно использовать изолятор батареи, чтобы отключить питание.

Будьте очень осторожны при использовании блокиратора батареи. Контакты батареи легко повредить, что приведёт к необратимому повреждению платы.

Вставьте изолирующую лопаточку для батареи под область разъёма батареи на плате и оставьте её на месте, пока работаете.

В качестве альтернативы сделайте блокиратор батареи из игральной карты и сдвиньте его под разъём на плате, чтобы отключить батарею.

Удалите три винта Phillips 1,3 мм, крепящие кронштейн кабеля дисплея.

Снимите кронштейн.

Отключите разъём передачи данных дисплея от его гнезда на плате.

Отключите два оставшихся шлейфа дигитайзера, размещённых под шлейфом передачи данных дисплея.

Снимите переднюю панельную сборку с задней крышки.

Если планируете повторно использовать сборку дисплея, потребуется заменить клей для дисплея. Следуйте нашему руководству по клею для iPad, чтобы заново нанести клей и герметизировать устройство.

Удалите следующие четыре винта Phillips, крепящие верхний кронштейн кабелей компонентов к планшету.

Два 1,6 мм

Два 1,3 мм

Выдвиньте верхний кронштейн кабелей из‑под защитных язычков и снимите его с iPad.

Используйте плоский конец лопатки, чтобы отсоединить iSight‑камеру от её гнезда на плате.

Снимите iSight‑камеру.

Удалите один винт Phillips 2,3 мм, удерживающий пластиковый кронштейн микрофона.

Снимите кронштейн микрофона.

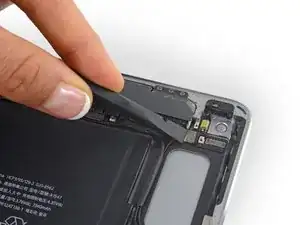

Используйте плоский конец лопатки, чтобы поддеть и приподнять разъём шлейфа кнопки питания/микрофона из его гнезда.

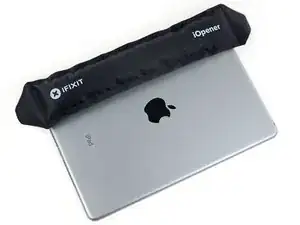

Разместите нагретый iOpener на верхнем левом углу задней стороны iPad.

Дайте iOpener постоять не менее минуты, чтобы смягчить клей, фиксирующий шлейф микрофона к задней крышке.

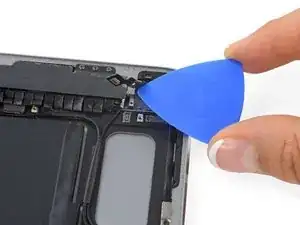

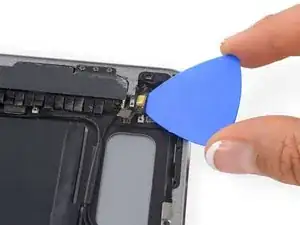

Используйте лопаточку для вскрытия, чтобы поддеть шлейф микрофона и оторвать его от клея, фиксирующего его к задней крышке.

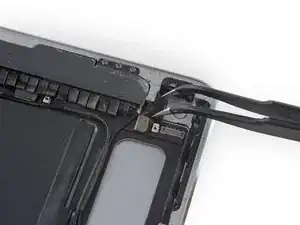

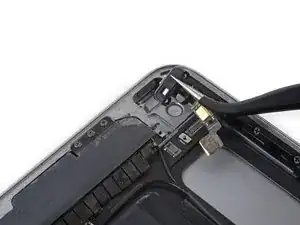

Если лопаточка недостаточно эффективна против клея, используйте пинцет, чтобы поддеть шлейф.

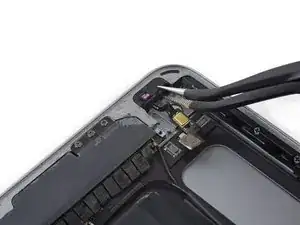

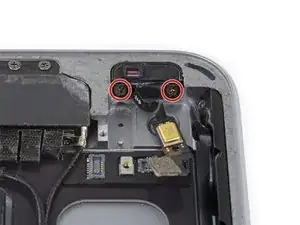

Удалите два винта Phillips 1,9 мм, крепящие сборку кнопки питания к задней крышке.

Снимите узел кнопки питания.

Выполняйте следующие шаги только если вы намерены заменить шлейф кнопки питания, как показано в нашем магазине: iPad Air 2 Power Button Assembly. Если вам не нужно отсоединять шлейф от остальной части узла, пропустите следующие 3 шага.

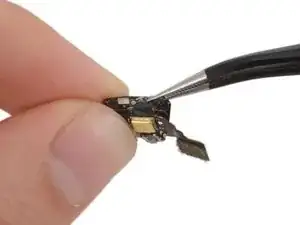

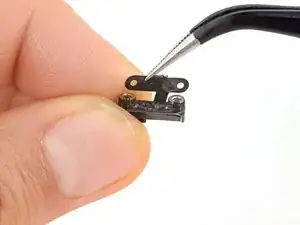

Отделите шлейф вместе с микрофоном от пластикового держателя.

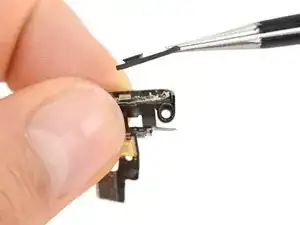

Переверните узел и отогните вверх черный резиновый элемент, закрывающий участок шлейфа с датчиком внешней освещенности.

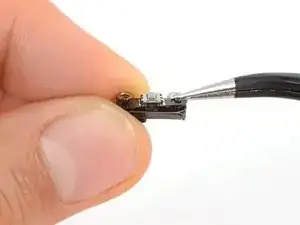

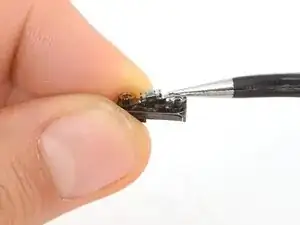

Подденьте шлейф с датчиком внешней освещенности и отсоедините его от пластикового держателя.

Снимите шлейф.

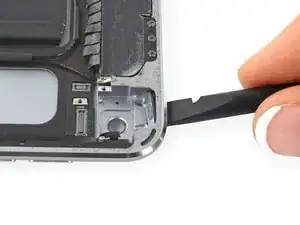

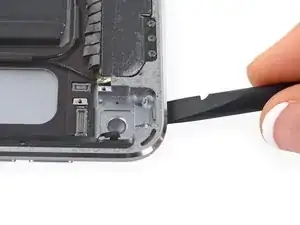

Используйте лопатку, чтобы придавить кнопку питания внутрь iPad и вынуть её.
