Замена аккумулятора iPad Air 2 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, так как любая грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва становится слишком горячим, чтобы держать его рукой.

В процессе ремонта, по мере остывания iOpener, подогревайте его в микроволновой печи дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не касайтесь iOpener, если он кажется вздутым.

Если iOpener все еще слишком горяч посередине, продолжайте использовать его, ожидая, пока он немного остынет, прежде чем снова нагревать. Правильно нагретый iOpener остается теплым до 10 минут.

Достаньте iOpener из микроволновой печи, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому осторожно обращайтесь с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите огонь.

Положите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружен в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые выступы.

Ваш iOpener готов к использованию! Если нужно снова подогреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и травмы при ремонте, заклейте стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad до полного покрытия лицевой панели.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъеме дисплея.

Старайтесь следовать остальным шагам руководства как указано. Однако после того как стекло разбито, оно, вероятно, будет продолжать трескаться в процессе работы, и вам может понадобиться использовать металлический монтажный инструмент, чтобы вынуть осколки стекла.

Надевайте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑экран.

Следующие шаги подразумевают использование iOpener для размягчения клея, удерживающего передний модуль. При использовании iOpener не нагревайте его в микроволновой печи более 30 секунд.

Держа его за выступы на обоих концах, положите нагретый iOpener на верхний край iPad.

Оставьте iOpener на iPad на две минуты, чтобы размягчить клей, фиксирующий переднюю панель к остальной части iPad.

Внешне iPad выглядит однородно, но под определёнными участками переднего стекла находятся деликатные компоненты. Чтобы избежать повреждений, нагревайте и поддeвайте только в тех областях, которые описаны в каждом шаге.

При выполнении инструкций проявляйте особую осторожность и избегайте поддевания в следующих областях:

Кнопка «Домой»

Фронтальная камера

Основная камера

Следующие два шага демонстрируют инструмент Anti‑Clamp, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите два шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Приподнимите iPad настолько, чтобы рычаги Anti‑Clamp располагались над и под экраном.

Потяните синий рычажок в сторону шарнира, чтобы вывести инструмент из режима открытия.

Разместите присоски ближе к верхнему краю iPad — одну спереди и одну сзади.

Нажмите на присоски, чтобы создать всасывание в нужной области.

Если поверхность устройства слишком скользкая и Anti‑Clamp не держится, можно наклеить упаковочную ленту для увеличения сцепления.

Отодвиньте синюю ручку от шарнира, чтобы войти в режим раскрытия.

Поверните ручку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей смог ослабнуть и образовалась приоткрытая щель.

Когда Anti‑Clamp создаст достаточно большую щель, вставьте медиатор под экран.

Если Anti‑Clamp не создаёт достаточной щели, примените дополнительное тепло к области и поверните ручку по часовой стрелке на полоборота.

Не проворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Разместите присоску над фронтальной камерой iPad и нажмите, чтобы создать уплотнение.

Для максимально лучшего рычага разместите присоску как можно ближе к краю, не заходя за край дисплея.

Сильно потяните присоску вверх, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Не тяните слишком сильно, иначе вы можете разбить стекло.

Когда появится достаточный зазор, вставьте медиатор в зазор, чтобы клей не склеился обратно.

Проведите медиатором вдоль кромки дисплея в направлении разъёма для наушников.

Если при скольжении медиатора всё ещё ощущается значительное сопротивление, повторите процедуру нагрева iOpener и приложите дополнительное тепло.

Будьте осторожны, чтобы медиатор не прошёл между спаянным ЖК‑модулем и передней панелью, так как это может необратимо повредить дисплей.

Хорошее практическое правило — никогда не вставлять медиатор глубже четверти дюйма (6 мм) в iPad.

Вставьте второй медиатор рядом с фронтальной камерой.

Проведите вторым медиатором вдоль верхней кромки iPad в направлении кнопки сна/пробуждения.

Вставьте третий медиатор у фронтальной камеры.

Опустите правый медиатор и проведите им вокруг верхнего правого угла iPad.

Проведите левый медиатор вокруг верхнего левого угла планшета.

Разогрейте iOpener и уложите его на правую кромку дисплея, чтобы ослабить клей под ней.

Проведите правым медиатором примерно до середины дисплея.

Разогрейте iOpener и приложите тепло к левой стороне iPad.

Проведите левым медиатором примерно до середины кромки дисплея.

Проведите противоположным медиатором вниз к нижнему правому углу iPad.

При необходимости снова разогрейте клей на правой кромке, чтобы ослабить сборку дисплея.

Проведите левым медиатором вниз по кромке дисплея до угла.

Используйте iOpener, чтобы нагреть нижнюю кромку iPad.

Проведите правым медиатором вокруг нижнего угла iPad.

Повторите для левого медиатора.

При необходимости разогрейте и снова приложите iOpener. Всегда ждите не менее десяти минут перед повторным нагревом iOpener.

Удалите правый медиатор у нижней части iPad.

Проведите левую монтажную лопатку вдоль нижнего края дисплея, затем извлеките её из правого нижнего угла iPad.

Будьте очень осторожны, не вставляйте лопатку глубже 2 мм под кнопку «Домой», чтобы не повредить кнопку.

Будьте очень осторожны, не вставляйте лопатку глубже четверти дюйма (6 мм) по обе стороны от кнопки «Домой», чтобы не повредить скрытые под ней кабели дисплея.

Поверните оставшуюся лопатку у места расположения фронтальной камеры, чтобы отделить верхний край сборки дисплея от задней крышки.

Продолжайте поднимать сборку дисплея со стороны фронтальной камеры.

Оттяните дисплей слегка от нижнего края, чтобы полностью отделить его от задней крышки.

Продолжайте поднимать, пока сборка дисплея не окажется примерно перпендикулярно корпусу iPad.

Не пытайтесь пока снять дисплей — он всё ещё прикреплён к задней крышке тремя тонкими шлейфами.

Удалите один винт Phillips длиной 1,8 мм, фиксирующий клеммы батареи к контактам на плате.

На этих фотографиях показано, как выглядит разъём батареи под логической платой. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание, что у разъёма батареи на плате есть пружины, которые давят на контактные площадки батареи. Чтобы отключить батарею, нужно поддвинуть что‑то тонкое и гибкое между контактами.

Чтобы снизить риск короткого замыкания, можно использовать изолятор для батареи, чтобы отключить её.

Будьте очень осторожны при использовании блокиратора батареи. Контакты батареи легко повредить, что может привести к необратимому повреждению логической платы.

Просуньте изолятор батареи под область разъёма батареи на логической плате и оставьте его на месте, пока работаете.

В качестве альтернативы, сделайте блокиратор батареи из игральной карты и подложите его под разъём на плате для отключения батареи.

Снимите три винта Phillips длиной 1,3 мм с крепления кабеля дисплея.

Снимите кронштейн.

Отключите разъём передачи данных дисплея от его гнезда на логической плате.

Отключите два оставшихся шлейфа дигитайзера под шлейфом передачи данных дисплея.

Снимите переднюю панельную сборку с задней крышки.

Если вы планируете повторно использовать сборку дисплея, потребуется заменить клей для дисплея. Следуйте нашему Руководству по клею для iPad, чтобы заново нанести клей и герметизировать устройство.

Удалите следующие четыре винта Phillips, крепящие верхний кронштейн кабеля компонентов к планшету.

Два по 1,6 мм

Два по 1,3 мм

Выдвиньте верхний кронштейн кабеля компонентов из‑под защитных защёлок и извлеките его из iPad.

Снимите ленту, закрывающую два ZIF‑разъёма динамиков.

Используйте медиатор, чтобы откинуть фиксирующую планку в ZIF‑разъёме левого динамика.

Выдвиньте кабель левого динамика из его ZIF‑разъёма.

Используйте медиатор, чтобы откинуть фиксирующую планку в ZIF‑разъёме правого динамика.

Выдвиньте кабель правого динамика из его ZIF‑разъёма.

С помощью медиатора осторожно подденьте антенные кабели из их гнёзд.

Удалите винт Phillips 1.2 мм, закрепляющий скобу, закрывающую разъем кабеля регулятора громкости.

Снимите скобу.

Отключите разъем кабеля кнопки громкости, приподняв его прямо вверх из гнезда.

Подденьте разъем кабеля задней камеры и отведите его из гнезда.

Подденьте разъем ленточного кабеля кнопки «Домой»/микрофона и отсоедините его от гнезда.

Используйте плоский конец пластиковой лопатки, чтобы отключить разъем камеры FaceTime от её гнезда на плате.

Подденьте клей, прикрепляющий кабель камеры FaceTime к кабелю аудиоразъёма под ним.

Сложите кабель камеры FaceTime вверх и отведите в сторону.

Отключите разъем кабеля разъёма наушников от его гнезда на плате.

Подденьте кабель, чтобы освободить его от клея, закрепляющего его на задней крышке.

Отведите кабель аудиоразъёма в сторону от платы ниже.

Используйте пинцет, чтобы оторвать правую заземляющую ленту, прикрепляющую антенны к плате.

Отогните антенный провод назад и уберите его с зоны платы.

Отогните ленту, закрывающую верхний левый край платы.

Удалите четыре винта Phillips 1.6 мм, прикрепляющие разъём Lightning к задней крышке.

Кабель разъёма Lightning приклеен к корпусу. Чтобы отделить клей, нужно вставить медиатор между кабелем и корпусом. Будьте очень осторожны, чтобы не перерезать сам кабель Lightning.

Вставьте медиатор под кабель Lightning в месте его примыкания к плате.

Просуньте медиатор в направлении изгиба кабеля.

Вытяните разъём Lightning прямо из его посадочного места в задней крышке.

Подготовьте iOpener, следуя шагам в руководстве «iOpener Heating».

Поместите iOpener вдоль верхней части задней крышки iPad на 2–3 минуты, чтобы размягчить клей, удерживающий плату.

Вставьте медиатор под плату ниже камеры FaceTime.

Подденьте левый край платы.

Поднимайте конец платы медленно. Если вы встретите существенное сопротивление, прекратите поддевать и повторно нагрейте iOpener.

Вставьте медиатор под часть платы, приподнятую на предыдущем шаге.

Просуньте медиатор в направлении кнопок регулировки громкости и остановитесь у изгиба платы.

Поместите разогретый iOpener слева на задней крышке iPad на 2–3 минуты.

Вставьте пластиковый инструмент под плату в прямоугольный вырез и аккуратно приподнимите плату.

Продвигайте инструмент вдоль зазора, продолжая приподнимать плату.

Поднимайте плату медленно. Если вы встретите существенное сопротивление, прекратите поддевать и повторно нагрейте iOpener.

Вставьте инструмент под плату с другой стороны прямоугольного выреза и приподнимите её.

Продвигайте инструмент вдоль зазора, продолжая приподнимать плату.

Поднимайте плату медленно. Если вы встретите существенное сопротивление, прекратите поддевать и повторно нагрейте iOpener.

Вставьте пластиковую карточку под плату.

Просуньте карточку вдоль платы, чтобы освободить клей.

Просуньте пластиковую карточку под центр логической платы, проталкивая её как можно глубже.

Медленно приподнимите левый край логической платы, следя за тем, чтобы она не зацепилась за какие‑либо отключённые кабели.

Если какая‑либо часть логической платы требует чрезмерного усилия для поддевания, прекратите поддевать, заново разогрейте iOpener и повторите соответствующие шаги руководства, чтобы полностью ослабить клей.

Снимите логическую плату.

Разогрейте iOpener в микроволновой печи в течение 30 секунд.

Помните о том, чтобы не перегревать iOpener во время ремонта. Подождите не менее двух минут перед повторным разогревом iOpener и никогда не нагревайте его в микроволновке более 30 секунд.

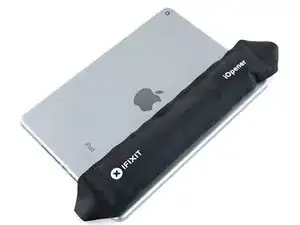

Поместите разогретый iOpener в центр задней панели iPad. Держите его там 90 секунд, чтобы смягчить клей батареи.

Переместите iOpener вправо (в сторону от тыльной камеры) и держите его там ещё 90 секунд.

Наконец, разместите iOpener рядом с правым краем iPad на 90 секунд.

Вероятно, вам придётся повторять этот шаг несколько раз в ходе дальнейшей процедуры, чтобы клей оставался мягким.

iOpener может значительно остыть. В таком случае разогрейте его ещё на 30 секунд между позициями.

В ходе следующей процедуры вы будете просовывать тонкие пластиковые карточки между батареей и задней панелью iPad, чтобы разъединить клей, держащий батарею. Старайтесь держать карточки как можно более плоскими, чтобы не сгибать батарею — её повреждение может привести к выделению опасных химикатов.

После того как клей немного разогреется, переверните iPad экраном вниз, батареей вверх.

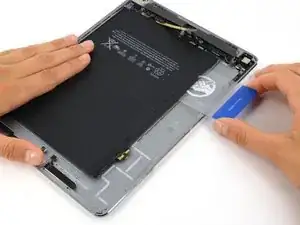

Вставьте пластиковую карточку под контакты батареи.

Под контактом батареи находится металлическая стойка. Вам потребуется слегка приподнять контакт, чтобы обойти эту стойку и вставить пластиковую карточку.

Просуньте карточку примерно на дюйм под батарею, чтобы начать разрушать клей, удерживающий её на месте.

Проведите пластиковой карточкой вдоль края батареи вверх, пока карточка не сравняется с верхним краем батареи.

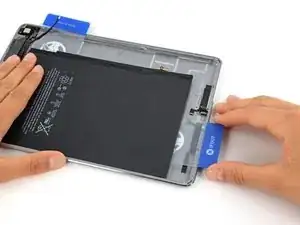

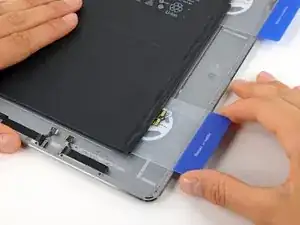

Вставьте вторую пластиковую карточку под контакты батареи.

Поверните пластиковую карточку вокруг нижнего правого угла батареи, чтобы начать разрушать клей вдоль нижнего края.

Аккуратно проведите карточкой над ленточными кабелями динамика, чтобы не повредить их.

Проведите вторую карточку вдоль нижнего края батареи, продолжая разрушать клей, фиксирующий её к задней панели.

Возможно, потребуется повторно разогреть iOpener и положить его на нижнюю часть iPad, чтобы смягчить клей, держащий нижний край батареи.

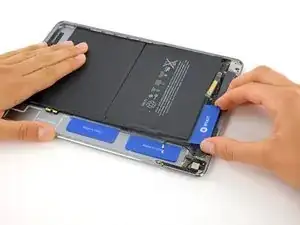

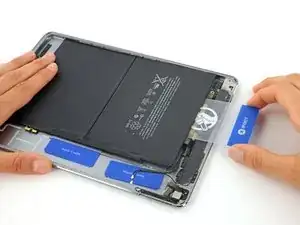

Просуньте пластиковую карточку примерно на два дюйма под батарею и подденьте её, чтобы оторвать первую ячейку батареи от задней панели.

Если батарея начнёт изгибаться, примените iOpener для нагрева задней части батареи и повторите предыдущие два шага, чтобы должным образом разрушить клей батареи.

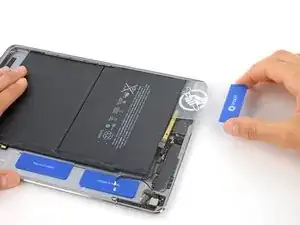

Уберите карточку с нижней части батареи и проведите ею между батареей и задней панелью вдоль края и под швом, где сходятся две ячейки батареи.

Продвиньте карточку как можно дальше под батарею.

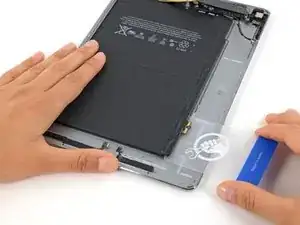

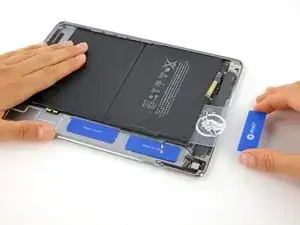

Крепко возьмитесь за первую карточку, которую вы вставляли под батарею, и протолкните её как можно дальше под батарею.

Возможно, потребуется добавить нагрева, чтобы смягчить клей перед выполнением этого шага.

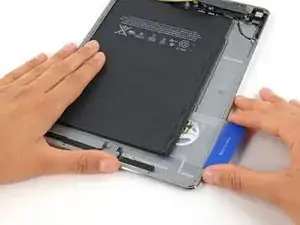

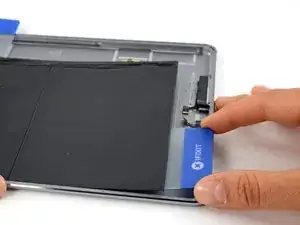

Подведите третью карточку под верхний край батареи, с правой стороны.

Аккуратно проведите карточкой мимо верхних кабелей компонентов, чтобы не повредить их.

Протолкните карточку как можно дальше, разрушая как можно больше клея под батареей.

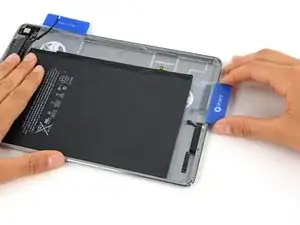

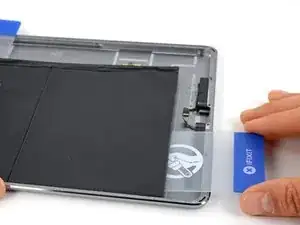

Уберите карточку и снова проведите ею под верхним краем батареи, слева, рядом с краем iPad.

Будьте чрезвычайно осторожны, чтобы провести карточку поверх кабелей фронтальной камеры и разъёма наушников, чтобы не перерезать их.

Протолкните карточку как можно дальше, разрушая как можно больше клея под батареей.

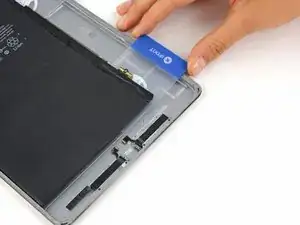

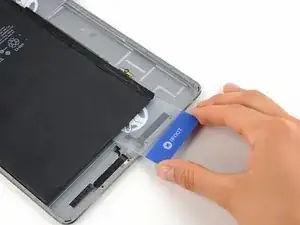

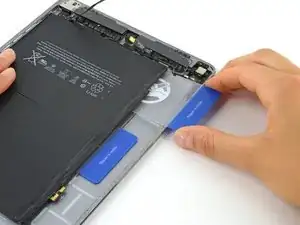

Удалите карту и снова проведите ею под верхним краем батареи, ближе к центру.

Будьте крайне осторожны и проведите карту поверх кабелей фронтальной камеры и разъёма для наушников, чтобы не перерезать их.

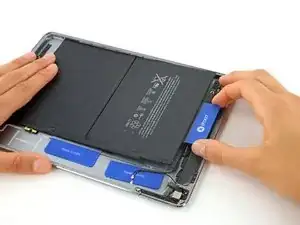

Вплотную вставьте карту настолько, насколько это возможно, разрывая по максимуму клей.

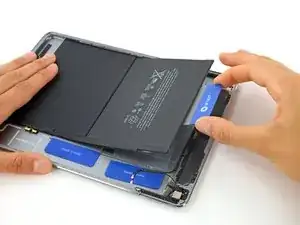

Поднимите карту, чтобы поддеть вторую ячейку батареи и оторвать её от задней крышки.

Если при попытке поддеть батарею возникает сильное сопротивление, разогрейте клей повторно с помощью iOpener и повторите предыдущие три шага, чтобы при необходимости разделить клей.

Снимите батарею.
