Замена кнопки «Домой» в сборе (Wi‑Fi) для iPad Air 2

Рекомендуем очистить микроволновую печь перед началом работ, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Разогрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно разогрет, когда он едва слишком горяч, чтобы удерживать его в руках.

В течение процедуры ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать свыше 100˚C (212˚F).

Никогда не трогайте iOpener, если он вздут.

Если iOpener всё ещё слишком горяч в середине, чтобы его коснуться, продолжайте использовать его, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячей середины.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые язычки.

Ваш iOpener готов к использованию! Если потребуется повторный подогрев, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, заклейте его, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте.

Наложите пересекающиеся полосы прозрачного упаковочного скотча на дисплей iPad, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальным инструкциям руководства. Однако при повреждённом стекле оно, вероятно, будет продолжать трескаться в процессе работы, и вам может потребоваться металлический инструмент для поддевания, чтобы вытащить стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Далее в шаге используется iOpener для размягчения клея, удерживающего сборку передней панели на месте. При использовании iOpener нагревайте его в микроволновке не более 30 секунд.

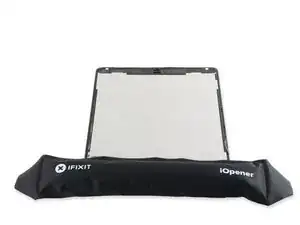

Удерживая его за язычки с обоих концов, поместите разогретый iOpener на верхний край iPad.

Оставьте iOpener на iPad на две минуты, чтобы размягчить клей, фиксирующий переднюю панель к остальной части iPad.

Хотя iPad выглядит однородно снаружи, под некоторыми участками переднего стекла находятся хрупкие компоненты. Чтобы избежать повреждений, нагревайте и поддевайте только в тех областях, которые описаны в каждом шаге.

Во время выполнения инструкций особенно избегайте поддевания в следующих местах:

Кнопка «Домой»

Фронтальная камера

Основная камера

Следующие два шага демонстрируют Anti‑Clamp — инструмент, разработанный нами, чтобы упростить процедуру вскрытия. Если вы не используете Anti‑Clamp, пропустите два шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Поднимите iPad так, чтобы рычаги Anti‑Clamp располагались выше и ниже экрана.

Потяните синюю рукоятку в сторону петли, чтобы отключить режим открывания.

Расположите присоски рядом с верхним краем iPad — одну на передней панели, одну на задней.

Нажмите на присоски, чтобы создать вакуум в нужной области.

Если поверхность вашего устройства слишком скользкая и Anti‑Clamp плохо держит, можно наклеить упаковочный скотч, чтобы создать более шершавую поверхность.

Оттолкните синюю ручку от петли, чтобы привести устройство в режим открытия.

Поверните ручку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей начал отделяться и образовалась щель для открытия.

Вставьте открывающий медиатор под экран, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создаёт достаточной щели, примените дополнительное нагревание в этой области и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за один раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить свою работу.

Пропустите следующие два шага.

Разместите присоску над фронтальной камерой iPad и нажмите вниз, чтобы создать уплотнение.

Для наилучшего рычага разместите присоску как можно ближе к краю, не заходя за пределы дисплея.

Сильно потяните присоску вверх, чтобы создать небольшую щель между передней панелью и задней крышкой.

Не тяните слишком сильно, иначе вы можете разбить стекло.

Когда образуется достаточная щель, вставьте открывающий медиатор, чтобы клей не склеился обратно.

Проведите медиатором вдоль кромки дисплея в направлении разъёма для наушников.

Если при скольжении медиатора возникает значительное сопротивление, повторите процедуру нагрева iOpener и примените дополнительное тепло.

Будьте осторожны, чтобы медиатор не прошёл между спаянным ЖК‑дисплеем и передней панелью, так как это может необратимо повредить экран.

Хорошее практическое правило — никогда не вставлять медиатор более чем на четверть дюйма (6 мм) в iPad.

Вставьте второй открывающий медиатор рядом с фронтальной камерой.

Проведите второй медиатор вдоль верхнего края iPad в направлении кнопки Sleep/Wake.

Вставьте третий медиатор рядом с фронтальной камерой.

Опустите правый медиатор и проведите им вокруг верхнего правого угла iPad.

Проведите левый медиатор вокруг верхнего левого угла планшета.

Перегрейте iOpener и положите его на правый край дисплея, чтобы ослабить клей под ним.

Проведите правым медиатором примерно до середины дисплея.

Перегрейте iOpener и приложите тепло к левой стороне iPad.

Проведите левым медиатором примерно до середины кромки дисплея.

Проведите противоположным медиатором вниз к нижнему правому углу iPad.

При необходимости повторно нагрейте клей на правом крае, чтобы ослабить сборку дисплея.

Проведите левым медиатором вниз по кромке дисплея, пока не дойдёте до угла.

Используйте iOpener, чтобы нагреть нижний край iPad.

Проведите правым медиатором вокруг нижнего угла iPad.

Повторите для левого медиатора.

При необходимости снова перегрейте и прикладывайте iOpener. Всегда ждите как минимум десять минут перед повторным нагревом iOpener.

Уберите правый медиатор внизу iPad.

Скользите левой монтажной лопаткой вдоль нижнего края дисплея, затем извлеките её из нижнего правого угла iPad.

Будьте очень осторожны и не вставляйте лопатку глубже 2 мм ниже кнопки «Домой», чтобы не повредить кнопку.

Будьте очень осторожны и не вставляйте лопатку глубже четверти дюйма (6 мм) с любой стороны от кнопки «Домой», чтобы не повредить расположенные под ней кабели дисплея.

Прокрутите оставшуюся лопатку у фронтальной камеры, чтобы отделить верхний край модуля дисплея от задней крышки.

Продолжайте поднимать модуль дисплея со стороны фронтальной камеры.

Оттяните дисплей немного от нижнего края, чтобы полностью отделить его от задней крышки.

Поднимайте до тех пор, пока модуль дисплея не станет примерно перпендикулярным корпусу iPad.

Не пытайтесь пока полностью снять дисплей — он всё ещё прикреплён к задней крышке тремя тонкими шлейфами.

Снимите один винт Philips длиной 1,8 мм, фиксирующий клеммы батареи на контактах платы.

На этих фото показано, как выглядит разъём батареи под логической платой. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание, что на логической плате имеются пружинки, давящие на контактные площадки батареи. Чтобы отключить батарею, придётся вставить что‑то тонкое и гибкое между контактными точками.

Чтобы уменьшить риск короткого замыкания, можно использовать изолирующую лопатку для батареи, чтобы отключить питание.

Будьте очень осторожны при изоляции батареи с помощью блокиратора. Контакты батареи легко повредить, что может привести к необратимому повреждению логической платы.

Вставьте изолирующую лопатку под область разъёма батареи на логической плате и оставьте её там на время работы.

В качестве альтернативы, сделайте блокиратор батареи из игральной карты и вставьте его под разъём на логической плате, чтобы отключить батарею.

Снимите три винта Philips длиной 1,3 мм с кронштейна кабеля дисплея.

Снимите кронштейн.

Отключите разъём передачи данных дисплея от его гнезда на логической плате.

Отключите два оставшихся шлейфа дигитайзера, расположенных под кабелем передачи данных дисплея.

Снимите переднюю панель с задней крышки.

Если вы планируете повторно использовать модуль дисплея, вам потребуется заменить клей дисплея. Следуйте нашему Руководству по клею для iPad, чтобы заново нанести клей и герметизировать устройство.

Положите модуль дисплея лицевой стороной вниз.

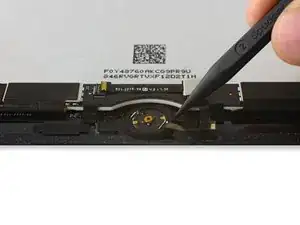

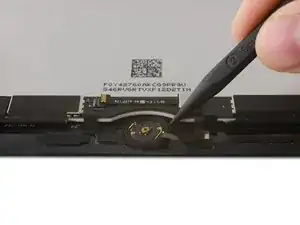

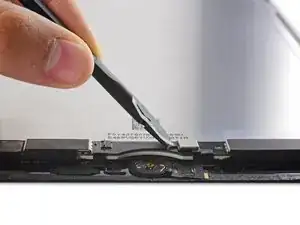

Используйте пластиковый инструмент для поддевания, чтобы отжать кронштейн с задней стороны кнопки «Домой».

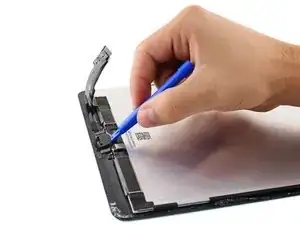

Снимите кронштейн кнопки «Домой» и отодвиньте приклеенную к нему ленту.

При сборке, после установки кнопки «Домой», вам нужно будет приклеить этот кронштейн на место, чтобы зафиксировать его.

Соскребите как можно больше старого клеевого остатка с кронштейна, затем очистите его ацетоном или изопропиловым спиртом высокой концентрации (90% и более).

Зафиксируйте кронштейн горячим клеем, супер-клеем или двусторонней лентой высокой прочности. Убедитесь, что кронштейн выровнен правильно перед полным затвердеванием клея, иначе кнопка «Домой» не будет нормально нажиматься.

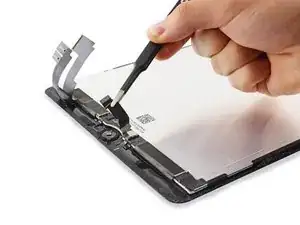

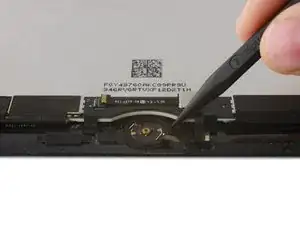

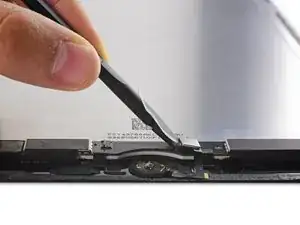

Отодвиньте ленту, покрывающую ZIF-разъём кнопки «Домой».

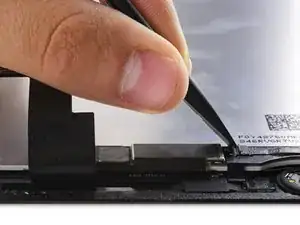

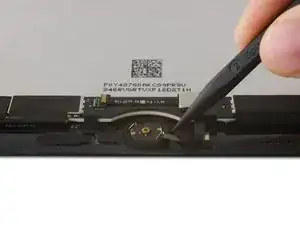

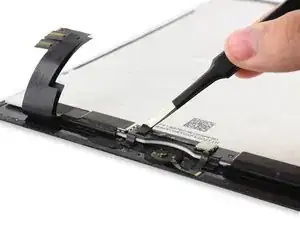

Используйте плоский конец монтажной лопатки, чтобы поднять фиксирующий язычок в гнезде кабеля кнопки «Домой».

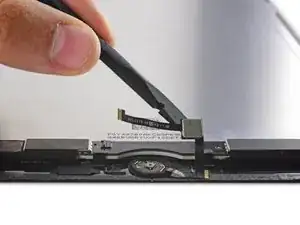

Отключите шлейф кнопки «Домой».

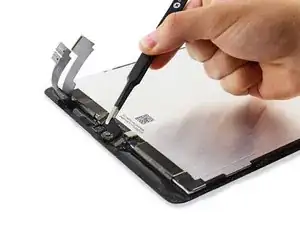

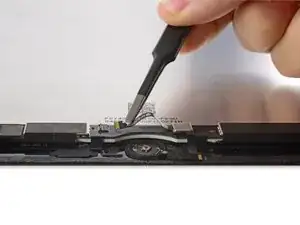

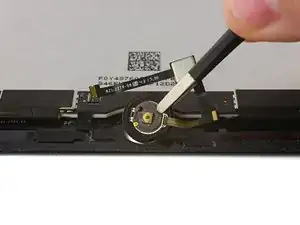

Используйте плоский конец монтажной лопатки, чтобы поддеть шлейф кнопки «Домой» и микросхему управления Touch ID.

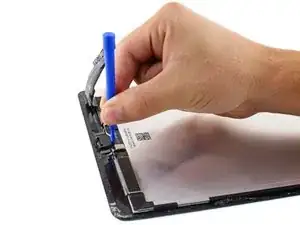

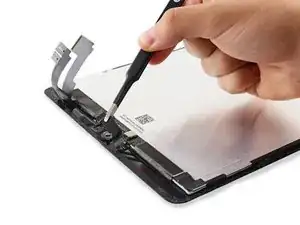

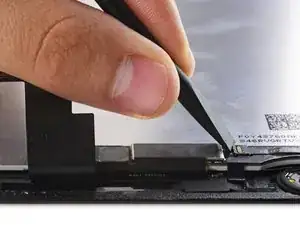

Осторожно отогните оставшийся уголок шлейфа кнопки «Домой».

Разогрейте iOpener и приложите его к нижнему краю дисплея, чтобы размягчить клей, удерживающий прокладку кнопки «Домой».

Подождите примерно две минуты, чтобы клей размягчился, прежде чем переходить к следующему шагу.

На следующих шагах вы будете отделять прокладку кнопки «Домой» от передней панели iPad. Эта прокладка крайне хрупкая и может легко порваться. Если прокладка не отделяется легко, повторно нагрейте место с помощью iOpener перед продолжением.

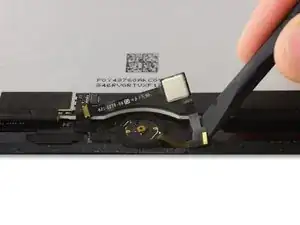

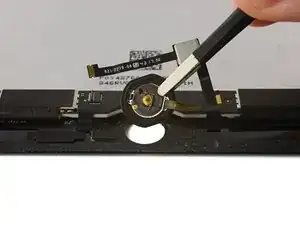

Используйте заострённый конец лопатки, чтобы аккуратно поддеть узел кнопки «Домой» и приподнять его от дисплея.

Продолжайте перемещать наконечник лопатки по краю прокладки, пока прокладка полностью не отделится от передней панели.

Снимите узел кнопки «Домой».

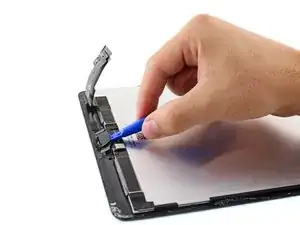

Если вы заменяете узел ЖК-дисплея, у некоторых сборок расположение разъёма кнопки «Домой» немного отличается, и вам потребуется сложить шлейф кнопки в форму «S», как показано на фотографии.
