Замена дисплейного модуля iPad Air 2 LTE

Рекомендуем очистить микроволновую печь перед началом — любая грязь на дне может прилипнуть к iOpener.

Разместите iOpener в центре микроволновки.

Для микроволновок с вращающимся поддоном: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и воспламениться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда с него едва можно дотронуться — он почти слишком горячий на ощупь.

В процессе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать свыше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит раздутым.

Если iOpener в середине все еще слишком горячий, чтобы к нему прикасаться, продолжайте использовать его, ожидая, пока он немного остынет, прежде чем подогревать снова. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте рукавицу для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружен.

Выньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые выступы.

Ваш iOpener готов к использованию! Если нужно подогреть повторно, вскипятите воду, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, чтобы ограничить дальнейшее разрушение и предотвратить травмы при ремонте, заклейте стекло.

Наложите полоски прозрачной упаковочной ленты внахлест на дисплей iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъеме дисплея.

По возможности следуйте остальным шагам руководства как указано. Однако после повреждения стекла оно, вероятно, будет дальше трескаться в процессе разборки, и вам может понадобиться использовать металлический инструмент для поддевания, чтобы удалить осколки.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑экран.

Дальнейшие шаги предполагают использование iOpener для размягчения клея, удерживающего передний модуль на месте. При использовании iOpener нагревайте его в микроволновке не более чем 30 секунд.

Удерживая его за выступы на концах, поместите нагретый iOpener вдоль верхнего края iPad.

Оставьте iOpener на iPad на две минуты, чтобы размягчить клей, фиксирующий передний модуль к остальной части iPad.

Хотя iPad снаружи выглядит однородно, под определёнными участками переднего стекла находятся чувствительные компоненты. Чтобы избежать повреждений, нагревайте и поддевать устройство только в тех областях, которые указаны в каждом шаге.

Следуя инструкциям, уделяйте особое внимание, чтобы не поддевать в следующих местах:

Кнопка «Домой»

Фронтальная камера

Основная камера

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti‑Clamp, перейдите через два шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp смотрите в руководстве по ссылке: ознакомьтесь с этим руководством.

Поднимите iPad так, чтобы рычаги Anti‑Clamp располагались выше и ниже экрана.

Потяните синюю ручку в направлении шарнира, чтобы отключить режим открытия.

Разместите присоски близко к верхнему краю iPad — одну спереди и одну сзади.

Нажмите на присоски, чтобы создать вакуум на выбранном участке.

Если поверхность вашего устройства слишком скользкая и Anti‑Clamp не может зафиксироваться, можно использовать упаковочную ленту для создания более цепкой поверхности.

Отодвиньте синюю ручку от петли, чтобы включить режим раскрытия.

Поверните ручку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются совмещёнными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клеящий слой успел ослабиться и образовался зазор для вскрытия.

Когда Анти-Зажим создаст достаточный зазор, вставьте в него медиатор для вскрытия.

Если Анти-Зажим не создаёт достаточного зазора, подогрейте область сильнее и поверните ручку по часовой стрелке ещё на полоборота.

Не проворачивайте больше чем на полоборота за один раз и ждите одну минуту между поворотами. Дайте Анти-Зажиму и времени сделать свою работу.

Пропустите следующие два шага.

Поместите присоску над фронтальной камерой iPad и прижмите её, чтобы создать уплотнение.

Чтобы получить максимальный рычаг, разместите присоску как можно ближе к краю, не заходя за край дисплея.

Сильно потяните присоску вверх, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Не тяните слишком сильно — вы можете разбить стекло.

Когда зазор станет достаточным, вставьте медиатор для вскрытия в зазор, чтобы клей не склеился снова.

Проведите медиатор вдоль кромки дисплея в направлении разъёма для наушников.

Если при сдвиге медиатора ощущается значительное сопротивление, повторите процедуру нагрева iOpener и приложите дополнительное тепло.

Осторожно: не позволяйте медиатору соскользнуть между спаянным ЖК-дисплеем и передней панелью — это может необратимо повредить экран.

Хорошее правило — никогда не вставлять медиатор глубже четверти дюйма (6 мм) в iPad.

Вставьте второй медиатор рядом с фронтальной камерой.

Проведите второй медиатор вдоль верхнего края iPad в направлении кнопки питания.

Вставьте третий медиатор рядом с фронтальной камерой.

Опустите правый медиатор и проведите им вокруг верхнего правого угла iPad.

Проведите левый медиатор вокруг верхнего левого угла планшета.

Повторно нагрейте iOpener и поместите его на правый край дисплея, чтобы ослабить клей под ним.

Проведите правый медиатор примерно до середины дисплея.

Повторно нагрейте iOpener и приложите тепло к левой стороне iPad.

Проведите левый медиатор примерно до середины кромки дисплея.

Проведите противоположный медиатор вниз до нижнего правого угла iPad.

При необходимости повторно подогрейте клей на правом краю, чтобы ослабить модуль дисплея.

Проведите левый медиатор вниз по кромке дисплея до угла.

Используйте iOpener, чтобы нагреть нижнюю кромку iPad.

Проведите правый медиатор вокруг нижнего угла iPad.

Повторите то же для левого медиатора.

При необходимости повторно нагревайте и прикладывайте iOpener. Всегда ждите не менее десяти минут перед повторным нагревом iOpener.

Удалите правый медиатор внизу iPad.

Проведите левую прижимную лопатку вдоль нижнего края дисплея, затем извлеките её из правого нижнего угла iPad.

Будьте очень осторожны и не вставляйте лопатку глубже 2 мм под кнопку «Домой», чтобы не повредить кнопку.

Будьте очень осторожны и не вставляйте лопатку глубже четверти дюйма (6 мм) по бокам кнопки «Домой», чтобы не повредить расположенные под ней шлейфы дисплея.

Поверните оставшуюся лопатку у фронтальной камеры, чтобы отделить верхний край сборки дисплея от задней крышки.

Продолжайте поднимать сборку дисплея со стороны фронтальной камеры.

Оттяните дисплей немного от нижнего края, чтобы полностью отделить его от задней крышки.

Продолжайте поднимать до тех пор, пока сборка дисплея не окажется примерно перпендикулярно корпусу iPad.

Не пытайтесь пока снять дисплей — он всё ещё соединён с задней крышкой тремя хрупкими ленточными кабелями.

Удалите один 1.8 мм винт Phillips, крепящий клеммы батареи к контактам на плате.

Эти фотографии показывают, как выглядит разъём батареи под логической платой. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание, что на плате под разъёмом батареи находятся пружины, прижимающиеся к контактным площадкам батареи. Чтобы отключить батарею, необходимо вставить что-то тонкое и гибкое между контактами.

Чтобы уменьшить риск короткого замыкания, можно использовать изолирующую лопатку для батареи, чтобы отключить питание.

Будьте очень осторожны при изоляции батареи с помощью блокиратора. Контакты батареи легко повреждаются, что может привести к необратимому повреждению логической платы.

Сдвиньте изолирующую лопатку для батареи под область разъёма батареи на плате и оставьте её там на время работы.

В качестве альтернативы сделайте блокиратор батареи из игральной карты и вставьте его под разъём на плате, чтобы отключить батарею.

Удалите три винта Phillips 1.3 мм с кронштейна кабеля дисплея.

Снимите кронштейн.

Отключите разъём передачи данных дисплея от его гнезда на плате.

Отключите два оставшихся кабеля дигитайзера, расположенных под кабелем передачи данных дисплея.

Снимите переднюю панельную сборку с задней крышки.

Если вы планируете повторно использовать сборку дисплея, вам потребуется заменить клей для дисплея. Следуйте нашему руководству по клею для iPad, чтобы заново нанести клей и герметизировать устройство.

Положите сборку дисплея лицевой стороной вниз.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть кронштейн на задней стороне кнопки «Домой».

Снимите кронштейн кнопки «Домой» и отлейте прикреплённую к нему ленту.

При сборке обратно, после установки кнопки «Домой», вам потребуется приклеить этот кронштейн на место, чтобы зафиксировать его.

Соскребите как можно больше старого клеевого остатка с кронштейна, затем очистите его ацетоном или изопропиловым спиртом высокой концентрации (90% и выше).

Зафиксируйте кронштейн горячим клеем, суперклеем или прочной двусторонней лентой. Убедитесь, что кронштейн выровнен правильно до того, как клей застынет, иначе кнопка «Домой» не будет щёлкать при нажатии.

Отлейте ленту, закрывающую ZIF-разъём кнопки «Домой».

Используйте плоский конец лопатки, чтобы отогнуть удерживающую защёлку на гнезде кабеля кнопки «Домой».

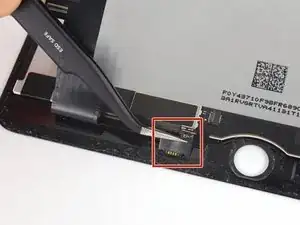

Отключите ленточный кабель кнопки «Домой».

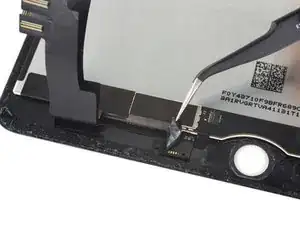

Используйте плоский конец лопатки, чтобы отслоить ленточный кабель кнопки «Домой» и контролирующий чип Touch ID.

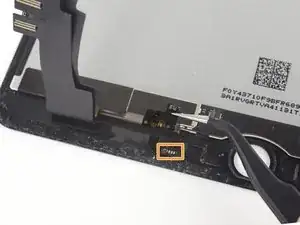

Подденьте оставшийся угол шлейфа кнопки «Домой».

Снова нагрейте iOpener и положите его на нижний край дисплея, чтобы разрыхлить клей на уплотнителе кнопки «Домой».

Подождите примерно две минуты, чтобы клей размягчился, прежде чем переходить к следующему шагу.

На следующих шагах вы будете отделять уплотнитель кнопки «Домой» от передней панели iPad. Этот уплотнитель чрезвычайно тонкий и может легко порваться. Если уплотнитель не отделяется легко от передней панели, снова нагрейте участок с помощью iOpener прежде чем продолжить.

Используйте заострённый конец лопатки, чтобы аккуратно поддеть узел кнопки «Домой» и приподнять его от дисплея.

Продолжайте продвигать кончик лопатки по краю уплотнителя, пока уплотнитель полностью не отделится от передней панели.

Снимите узел кнопки «Домой».

Если вы заменяете сборку ЖК-дисплея, у некоторых сборок положение разъёма кнопки «Домой» немного отличается, и вам потребуется загнуть кабель кнопки «Домой» в форму «S», как показано на фото.

Тщательно сравните запасную деталь и ваш оригинальный дисплей, чтобы убедиться, что они совпадают.

На вашем запасном экране может отсутствовать датчик блокировки/пробуждения, необходимый для работы Smart Cover. Если вы хотите сохранить эту функциональность, потребуется перенести компонент.

Отпаять четыре контактные площадки в нижнем левом углу дисплея, чтобы снять кабель датчика.

В следующем шаге приводятся инструкции по переносу этого датчика на новую сборку дисплея.

В этом видео показана процедура отпайки гибкого кабеля датчика и его прикрепления к новому дисплею.

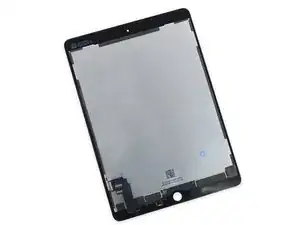

Остаётся сборка дисплея.
