Замена правого динамика iPad Air 2 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: Убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы держать его в руках.

В ходе ремонта, по мере остывания iOpener, подогревайте его в микроволновой печи дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется раздутым.

Если iOpener в середине по-прежнему слишком горячий, продолжайте использовать его, дождавшись пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые выступы.

iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуто, закрепите осколки и предотвратите травмы во время ремонта, заклеив стекло.

Наложите пересекающиеся полосы прозрачной клейкой ленты на лицевую часть iPad, пока вся поверхность не будет закрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться во время работы, и вам возможно придётся использовать металлический поддевальный инструмент, чтобы выскоблить стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить LCD‑дисплей.

Следующие шаги подразумевают использование iOpener для размягчения клея, удерживающего сборку передней панели. При использовании iOpener обязательно нагревайте его в микроволновке не более 30 секунд.

Удерживая за выступы на обоих концах, разместите нагретый iOpener вдоль верхнего края iPad.

Оставьте iOpener на iPad на две минуты, чтобы размягчить клей, крепящий переднюю панель к остальной части iPad.

Хотя iPad выглядит однородно снаружи, под некоторыми участками переднего стекла находятся деликатные компоненты. Чтобы избежать повреждений, нагревайте и поддевайте только в тех местах, которые описаны в каждом шаге.

При выполнении инструкций особенно остерегайтесь поддевать в следующих областях:

Кнопка «Домой»

Фронтальная камера

Основная камера

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите два шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp можно найти в этом руководстве: посмотрите это руководство.

Поднимите iPad настолько, чтобы рычаги Anti‑Clamp располагались над и под экраном.

Потяните синий рычаг в сторону шарнира, чтобы выключить режим открытия.

Расположите присоски рядом с верхним краем iPad — одну на передней панели, другую на задней.

Нажмите на присоски, чтобы создать вакуум в нужной области.

Если поверхность вашего устройства слишком скользкая и Anti‑Clamp не может за неё зацепиться, можно использовать клейкую ленту, чтобы создать более цепкую поверхность.

Отодвиньте синюю рукоятку от петли, чтобы перейти в режим раскрытия.

Поверните рукоятку по часовой стрелке, пока не начнёте видеть, как присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать из выравнивания, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабить сцепление и образовалась щель для вскрытия.

Вставьте инструмент для вскрытия под экран, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, нагрейте область дополнительно и поверните рукоятку по часовой стрелке на полоборота.

Не проворачивайте больше, чем на полоборота за раз, и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Поместите присоску над фронтальной камерой iPad и прижмите её, чтобы создать уплотнение.

Для максимального рычага разместите присоску как можно ближе к краю, не заходя за кромку дисплея.

Решительно потяните присоску вверх, чтобы создать небольшую щель между передней панелью и задней частью корпуса.

Не тяните слишком сильно, иначе можете разбить стекло.

Когда образуется достаточная щель, вставьте инструмент для вскрытия в щель, чтобы клей не сомкнулся снова.

Проведите инструмент вдоль края дисплея в направлении разъёма для наушников.

Если при скольжении инструмента всё ещё чувствуется значительное сопротивление, повторите процедуру нагрева iOpener и примените дополнительное тепло.

Будьте осторожны, чтобы инструмент не заскользил между спаянным ЖК-дисплеем и передней панелью, так как это может необратимо повредить дисплей.

Хорошее правило — никогда не вставлять инструмент для вскрытия более чем на четверть дюйма (6 мм) в iPad.

Вставьте второй инструмент для вскрытия у фронтальной камеры.

Проведите второй инструмент вдоль верхнего края iPad в направлении кнопки питания.

Вставьте третий инструмент у фронтальной камеры.

Опустите правый инструмент и обведите им верхний правый угол iPad.

Обведите левый инструмент вокруг верхнего левого угла планшета.

Повторно разогрейте iOpener и положите его на правый край дисплея, чтобы ослабить клей под ним.

Проведите правый инструмент примерно до середины дисплея.

Повторно разогрейте iOpener и примените тепло к левой стороне iPad.

Проведите левый инструмент примерно до середины края дисплея.

Проведите противоположный инструмент вниз к нижнему правому углу iPad.

При необходимости повторно нагрейте клей на правом крае, чтобы ослабить узел дисплея.

Проведите левый инструмент вниз по краю дисплея, пока не дойдёте до угла.

Используйте iOpener, чтобы нанести тепло на нижний край iPad.

Обведите правый инструмент вокруг нижнего угла iPad.

Повторите то же для левого инструмента.

При необходимости повторно разогрейте и приложите iOpener. Всегда ждите как минимум десять минут перед повторным разогревом iOpener.

Удалите правый инструмент внизу iPad.

Просуньте левую монтажную лопатку вдоль нижнего края дисплея, затем извлеките её из правого нижнего угла iPad.

Будьте крайне осторожны и не вставляйте лопатку более чем на 2 мм ниже кнопки «Домой», чтобы не повредить кнопку.

Будьте крайне осторожны и не вставляйте лопатку более чем на четверть дюйма (6 мм) по обе стороны от кнопки «Домой», чтобы не повредить находящиеся под ней кабели дисплея.

Поверните оставшуюся лопатку у фронтальной камеры, чтобы отделить верхний край сборки дисплея от задней крышки.

Продолжайте поднимать сборку дисплея со стороны фронтальной камеры.

Оттяните дисплей немного от нижнего края, чтобы полностью отделить его от задней крышки.

Продолжайте поднимать, пока сборка дисплея не окажется примерно перпендикулярно корпусу iPad.

Не пытайтесь пока снимать дисплей — он по‑прежнему прикреплён к задней крышке тремя тонкими шлейфами.

Удалите один винт Phillips длиной 1,8 мм, который фиксирует контакты батареи на плате логики.

На этих фотографиях показано, как выглядит разъём батареи под платой логики. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание, что на плате логики есть пружинящие контакты, прижимающиеся к контактным площадкам батареи. Чтобы отключить батарею, вам нужно подвести что‑то тонкое и гибкое между контактными точками.

Чтобы уменьшить риск короткого замыкания, вы можете использовать изолирующую лопатку для батареи, чтобы отключить питание.

Будьте очень осторожны при изоляции батареи с помощью блокиратора. Контакты батареи легко повредить, что может нанести необратимый вред плате логики.

Просуньте изолирующую лопатку под область разъёма батареи на плате логики и оставьте её на месте, пока работаете.

В качестве альтернативы, сделайте блокиратор батареи из игральной карты и просуньте его под разъём платы логики, чтобы отключить батарею.

Удалите три винта Phillips 1,3 мм с кронштейна кабеля дисплея.

Снимите кронштейн.

Отключите разъём передачи данных дисплея от его гнезда на плате логики.

Отключите два оставшихся шлейфа дигитайзера, находящихся под кабелем передачи данных дисплея.

Снимите переднюю панель со задней крышки.

Если вы планируете повторно использовать сборку дисплея, потребуется заменить клей для дисплея. Следуйте нашему руководству по клею для iPad, чтобы заново нанести клей и запечатать устройство.

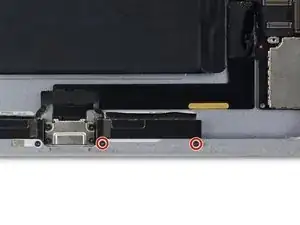

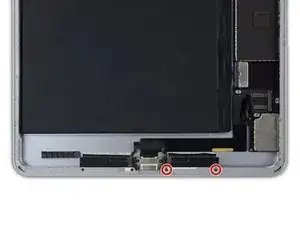

Удалите два винта Phillips #00 длиной 1,5 мм справа от разъёма Lightning.

Снимите ленту, закрывающую ZIF‑разъёмы динамиков.

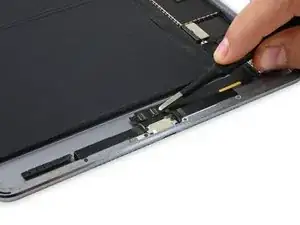

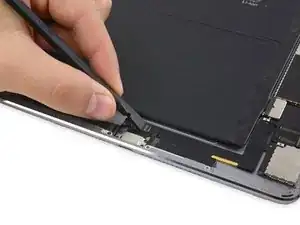

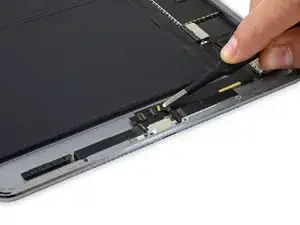

Используйте плоский конец лопатки, чтобы приподнять фиксирующий язычок на ZIF‑разъёме правого динамика.

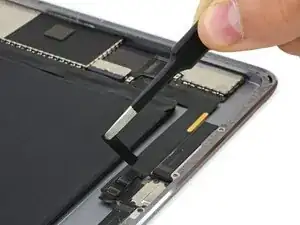

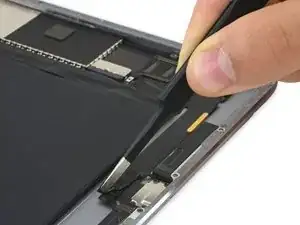

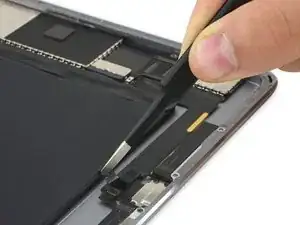

Выведите кабель динамика из его ZIF‑разъёма.

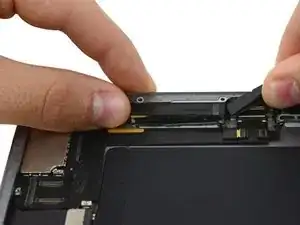

Поставьте лопатку на сторону динамика, ближайшую к разъёму Lightning, а большой палец — на другую сторону.

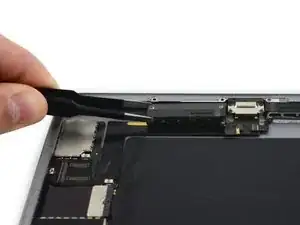

С помощью лопатки подталкивайте динамик, чтобы вынуть его из‑под кромки задней крышки.

Клей на динамике очень прочный. Равномерное, осторожное давление лопаткой — лучший способ постепенно ослабить его.

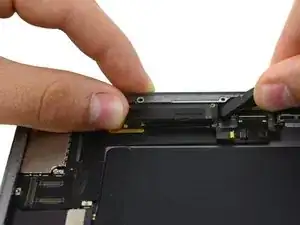

Снимите правый динамик с iPad.
