Замена материнской платы iPad Air 2 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающимся поддоном: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда до него едва можно дотронуться.

В ходе ремонта по мере остывания iOpener подогревайте в микроволновке дополнительно по тридцать секунд.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он выглядит вздутым.

Если iOpener по центру всё ещё слишком горячий, продолжайте использовать его, дождавшись небольшого остывания перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener можно было полностью погрузить.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы достать нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты внахлёст на экран iPad до полного покрытия лицевой панели.

Это удержит осколки и придаст конструктивную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Тем не менее, при разбитом стекле оно, вероятно, будет продолжать трескаться в процессе, и вам может понадобиться металлический инструмент для поддевания, чтобы вынуть осколки.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑экран.

Следующие шаги предполагают использование iOpener для размягчения клея, удерживающего переднюю панель. При использовании iOpener не нагревайте его в микроволновке более 30 секунд.

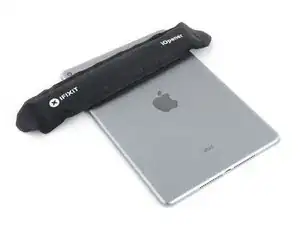

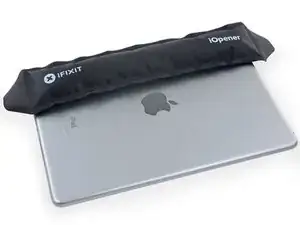

Удерживая за вкладки с обоих концов, поместите нагретый iOpener вдоль верхнего края iPad.

Оставьте iOpener на iPad на две минуты, чтобы клей, закрепляющий переднюю панель, размягчился.

Хотя iPad выглядит одинаково снаружи, под определёнными участками переднего стекла находятся деликатные компоненты. Чтобы избежать повреждений, нагревайте и поддевайте только в тех областях, которые описаны в каждом шаге.

При выполнении указаний внимательно избегайте поддевания в следующих областях:

Кнопка «Домой»

Фронтальная камера

Основная камера

Следующие два шага демонстрируют Anti‑Clamp — инструмент, разработанный нами, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, перейдите вниз на два шага для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Поднимите iPad настолько, чтобы рычаги Anti‑Clamp располагались над и под экраном.

Потяните синюю рукоятку к петле, чтобы отключить режим открытия.

Расположите присоски ближе к верхнему краю iPad — одна спереди, другая сзади.

Нажмите на присоски, чтобы создать вакуум в нужной области.

Если поверхность устройства слишком скользкая и Anti‑Clamp не удерживается, можно наклеить упаковочную ленту для повышения сцепления.

Оттолкните синюю рукоятку от петли, чтобы включить режим открытия.

Поворачивайте рукоятку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются на одной линии. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор для открытия.

Вставьте инструмент‑пик под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, подогрейте область сильнее и поверните рукоятку ещё на полоборота по часовой стрелке.

Не проворачивайте более чем на полоборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнять работу за вас.

Пропустите следующие два шага.

Разместите присоску над фронтальной камерой iPad и нажмите, чтобы создать герметичное сцепление.

Для максимального рычага разместите присоску как можно ближе к краю, не заходя за край дисплея.

Сильно потяните присоску вверх, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Не тяните слишком сильно, иначе стекло может разбиться.

Когда зазор будет достаточным, вставьте лезвие для открытия в зазор, чтобы клей не слипся снова.

Проведите лезвие вдоль кромки дисплея в направлении разъема для наушников.

Если при скольжении лезвия всё ещё ощущается значительное сопротивление, повторите прогрев iOpener и приложите дополнительное тепло.

Осторожно: не допускайте попадания лезвия между спаянным ЖК-дисплеем и передней панелью — это может необратимо повредить дисплей.

Как правило, никогда не вставляйте лезвие глубже четверти дюйма (6 мм) в iPad.

Вставьте второе лезвие для открытия рядом с фронтальной камерой.

Проведите второе лезвие вдоль верхней кромки iPad в направлении кнопки сна/пробуждения.

Вставьте третье лезвие рядом с фронтальной камерой.

Опустите правое лезвие и проведите им вокруг верхнего правого угла iPad.

Проведите левое лезвие вокруг верхнего левого угла планшета.

Повторно разогрейте iOpener и положите его на правый край дисплея, чтобы ослабить клей под ним.

Проведите правое лезвие примерно до середины дисплея.

Повторно разогрейте iOpener и приложите тепло к левой стороне iPad.

Проведите левое лезвие примерно до середины кромки дисплея.

Проведите противоположное лезвие вниз до нижнего правого угла iPad.

При необходимости повторно разогрейте клей на правом крае, чтобы ослабить сборку дисплея.

Проведите левое лезвие вдоль кромки дисплея вниз до угла.

Используйте iOpener, чтобы нагреть нижний край iPad.

Проведите правое лезвие вокруг нижнего угла iPad.

Повторите то же для левого лезвия.

При необходимости повторно разогревайте и применяйте iOpener. Всегда ждите как минимум десять минут перед повторным нагревом iOpener.

Удалите правое лезвие на нижней части iPad.

Проведите левое лезвие вдоль нижнего края дисплея, затем извлеките его из нижнего правого угла iPad.

Будьте очень осторожны и не вставляйте лезвие глубже 2 мм ниже кнопки «Домой», чтобы не повредить кнопку.

Будьте очень осторожны и не вставляйте лезвие глубже четверти дюйма (6 мм) с любой стороны от кнопки «Домой», чтобы не повредить кабели дисплея под ней.

Поверните оставшееся лезвие у фронтальной камеры, чтобы отделить верхний край сборки дисплея от задней крышки.

Продолжайте поднимать сборку дисплея со стороны фронтальной камеры.

Оттяните дисплей слегка от нижнего края, чтобы полностью отделить его от задней крышки.

Продолжайте поднимать, пока сборка дисплея не станет примерно перпендикулярной корпусу iPad.

Не пытайтесь снимать дисплей — он всё ещё прикреплён к задней крышке тремя хрупкими ленточными кабелями.

Удалите один винт Phillips 1,8 мм, фиксирующий клеммы аккумулятора к контактам на плате.

На этих фотографиях показан вид коннектора аккумулятора под платой. Используйте их как ориентир при безопасном отключении аккумулятора.

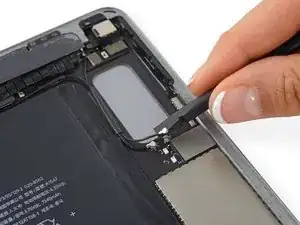

Обратите внимание, что на плате есть пружины, давящие на контактные площадки аккумулятора. Чтобы отключить аккумулятор, нужно вставить что‑то тонкое и гибкое между контактными точками.

Чтобы уменьшить риск короткого замыкания, можно использовать изолятор для аккумулятора, чтобы отключить питание.

Будьте очень осторожны при изоляции аккумулятора с помощью блокиратора. Контакты аккумулятора легко повредить, что приведёт к необратимому повреждению платы.

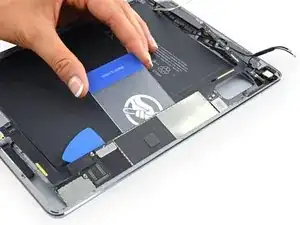

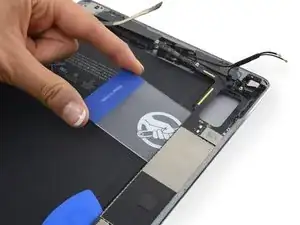

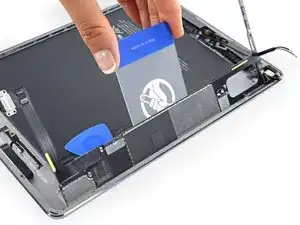

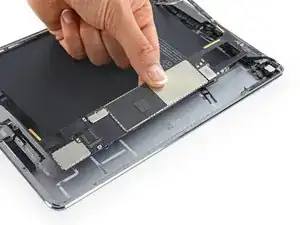

Вставьте изолятор аккумулятора под область коннектора аккумулятора на плате и оставьте его на месте во время работы.

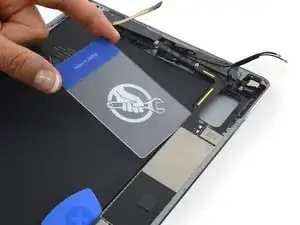

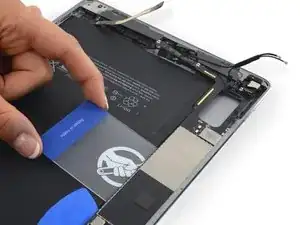

В качестве альтернативы, сделайте блокиратор аккумулятора из игральной карты и вставьте его под разъём на плате, чтобы отключить аккумулятор.

Удалите три винта Phillips 1,3 мм, удерживающие кронштейн кабеля дисплея.

Снимите кронштейн.

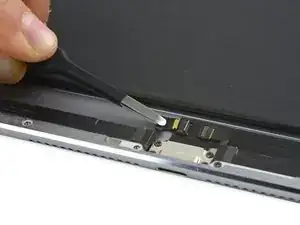

Отключите разъём передачи данных дисплея от его гнезда на плате.

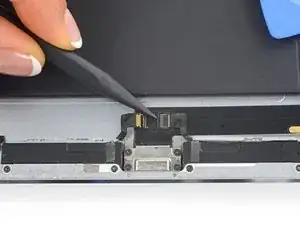

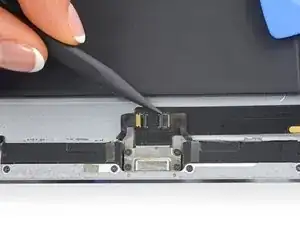

Отключите два оставшихся кабеля дигитайзера под кабелем передачи данных дисплея.

Снимите переднюю панель со задней крышки.

Если вы планируете повторно использовать сборку дисплея, потребуется заменить клей для дисплея. Следуйте нашему руководству по клею для iPad, чтобы заново нанести клей и герметизировать устройство.

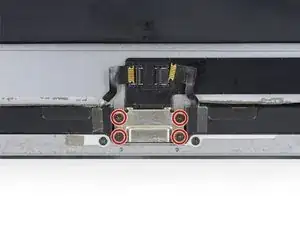

Удалите следующие четыре винта Phillips, фиксирующие кронштейн верхнего кабеля компонентов к планшету.

Два 1,6 мм

Два 1,3 мм

Выдвиньте кронштейн верхнего кабеля компонентов из‑под защитных клапанов и снимите его с iPad.

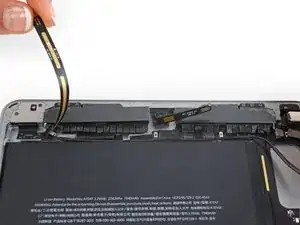

Удалите ленту, закрывающую два ZIF‑разъёма динамиков.

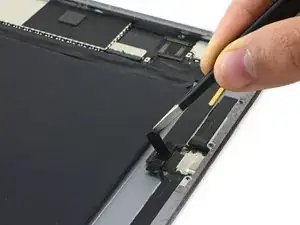

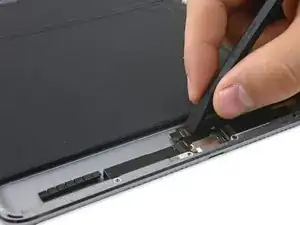

Используйте лопатку, чтобы приподнять фиксатор левого ZIF‑разъёма динамика.

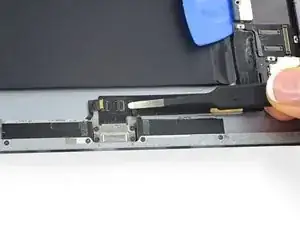

Выдвиньте кабель левого динамика из его ZIF‑разъёма.

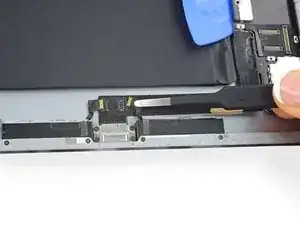

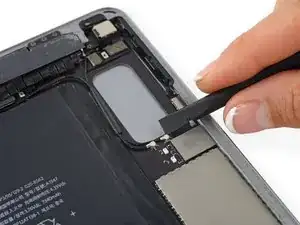

Используйте лопатку, чтобы приподнять фиксатор правого ZIF‑разъёма динамика.

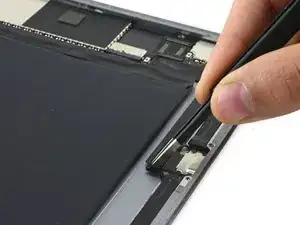

Выдвиньте кабель правого динамика из его ZIF‑разъёма.

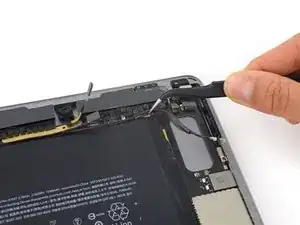

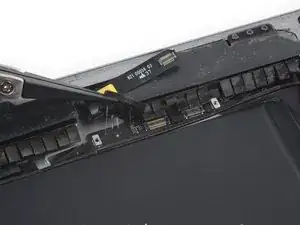

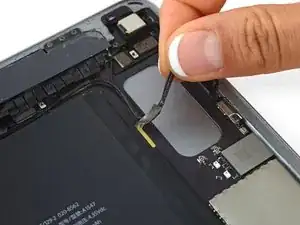

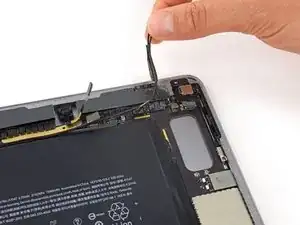

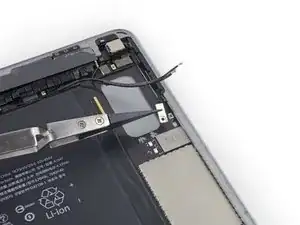

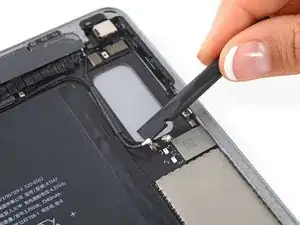

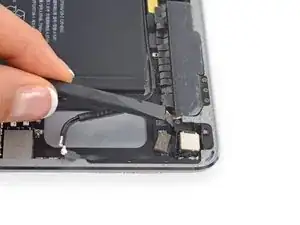

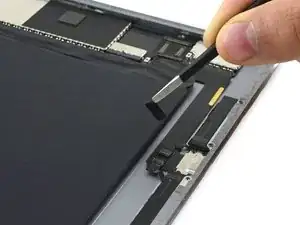

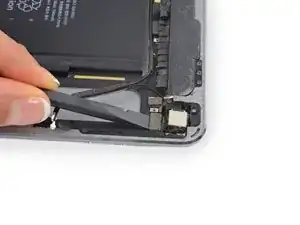

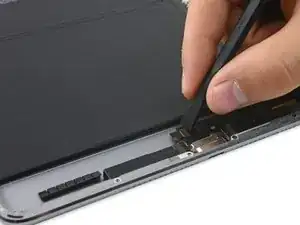

Используйте лопатку, чтобы осторожно приподнять антеннные кабели от их гнёзд.

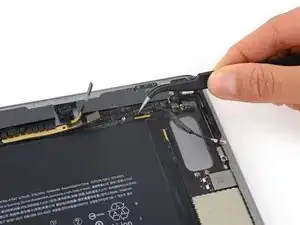

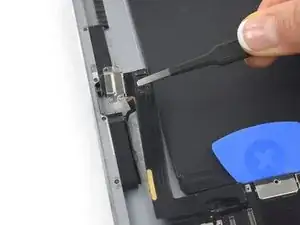

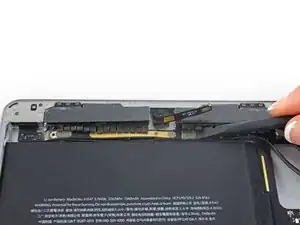

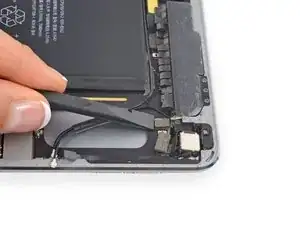

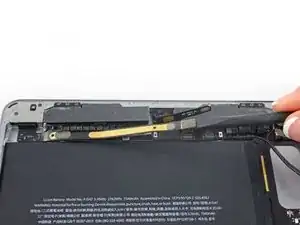

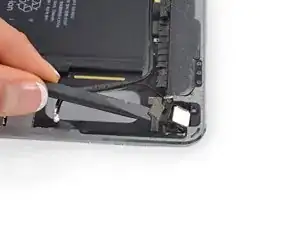

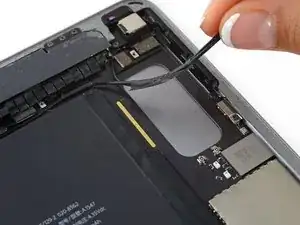

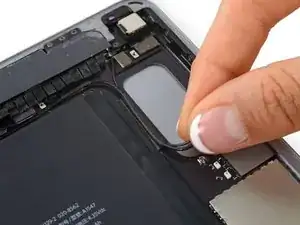

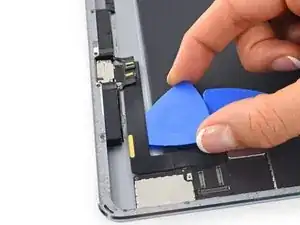

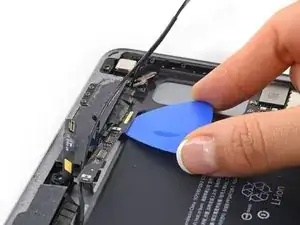

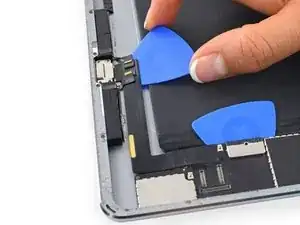

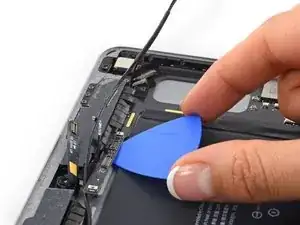

Крепко возьмите антенный кабель и оттяните заземляющую ленту, прикреплявшую его к плате.

При повторной сборке важно правильно прикрепить антенный кабель к плате с тщательно приклеенной заземляющей лентой на медную ленту.

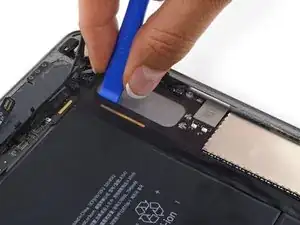

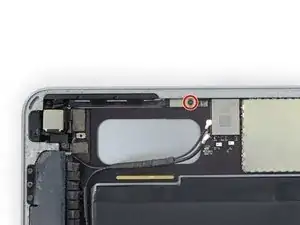

Удалите винт Phillips 1,2 мм, фиксирующий кронштейн, закрывающий коннектор кабеля регулятора громкости.

Снимите кронштейн.

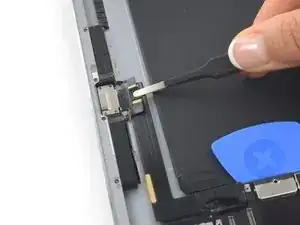

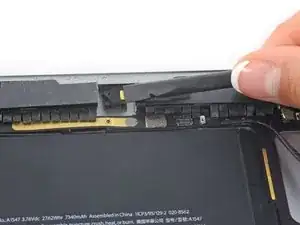

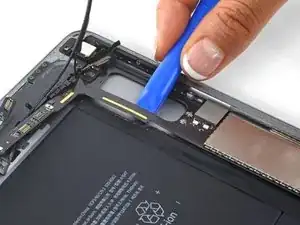

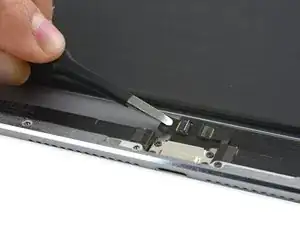

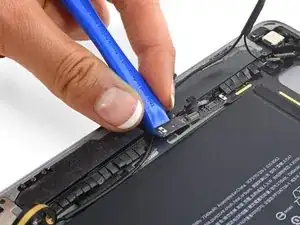

Отсоедините разъём кабеля кнопки громкости, поддев его и поднимая прямо вверх из гнезда.

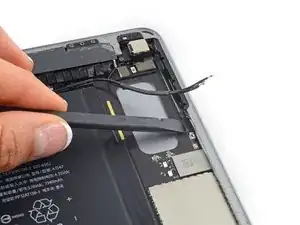

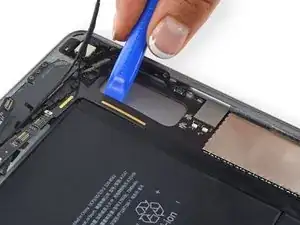

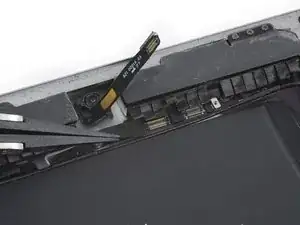

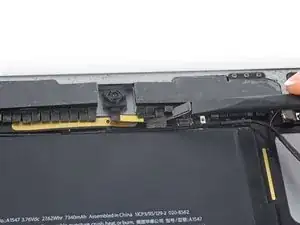

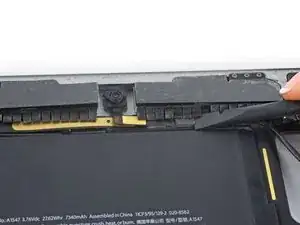

Подденьте и приподнимите разъём кабеля задней камеры из его гнезда.
