Замена кабеля кнопки регулировки громкости iPad Air 2 Wi‑Fi

Мы рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: Убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Разогрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горячий, чтобы держать его руками.

В процессе ремонта, по мере остывания iOpener, разогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не касайтесь iOpener, если он выглядит вздутым.

Если iOpener по центру всё ещё слишком горячий, продолжайте использовать его, дождавшись небольшого остывания перед повторным разогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избегать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые выступы.

Ваш iOpener готов к использованию! Если нужно разогреть снова, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите повреждения тела, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты внахлёст на дисплей iPad до полного покрытия передней панели.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как описано. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и возможно потребуется использовать металлический инструмент для поддевания, чтобы вынуть осколки стекла.

Наденьте защитные очки для защиты глаз и постарайтесь не повредить ЖК‑дисплей.

Следующие шаги включают использование iOpener для размягчения клея, держащего узел передней панели. При использовании iOpener нагревайте его в микроволновке не более 30 секунд.

Удерживая за выступы на концах, положите нагретый iOpener на верхний край iPad.

Дайте iOpener полежать на iPad в течение двух минут, чтобы размягчить клей, фиксирующий переднюю панель к остальной части iPad.

Хотя iPad выглядит однородно снаружи, под некоторыми участками переднего стекла находятся деликатные компоненты. Чтобы избежать повреждений, нагревайте и поддевать окно только в указанных в каждом шаге местах.

При выполнении инструкций особенно внимательно избегайте поддевания в следующих областях:

Кнопка «Домой»

Фронтальная камера

Основная камера

Следующие два шага демонстрируют Anti‑Clamp — инструмент, разработанный нами, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите два шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Поднимите iPad так, чтобы рычаги Anti‑Clamp размещались над и под экраном.

Потяните синюю ручку в сторону шарнира, чтобы выключить режим открытия.

Расположите присоски возле верхнего края iPad — одну на передней панели и одну на задней.

Нажмите на присоски, чтобы создать вакуум на выбранной области.

Если поверхность вашего устройства слишком скользкая и Anti‑Clamp не держится, можно наклеить упаковочную ленту для улучшения сцепления.

Отведите синюю ручку от шарнира, чтобы включить режим раскрытия.

Поверните ручку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают сдвигаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей имел возможность ослабнуть и образовать зазор для поддевания.

Вставьте кронштейн для открытия под экран, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создает достаточного зазора, нагревайте область сильнее и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Поместите присоску над фронтальной камерой iPad и прижмите, чтобы создать герметичное прилегание.

Для максимального рычага поместите присоску как можно ближе к краю, не заходя за грань дисплея.

Сильно потяните вверх за присоску, чтобы образовался небольшой зазор между передней панелью и задней крышкой.

Не тяните слишком сильно — вы можете разбить стекло.

Когда зазор станет достаточным, вставьте кронштейн для открытия в зазор, чтобы клей не слипся снова.

Проведите кронштейн вдоль кромки дисплея в направлении разъема для наушников.

Если при проведении кронштейна ощущается значительное сопротивление, повторите прогрев iOpener и примените дополнительное тепло.

Осторожно: не допускайте, чтобы кронштейн прошел между спаянным ЖК‑модулем и передней панелью — это может повредить дисплей навсегда.

Хорошее правило — не вставлять кронштейн глубже четверти дюйма (6 мм) в iPad.

Вставьте вторую пластиковую лопатку рядом с фронтальной камерой.

Проведите вторую лопатку вдоль верхней кромки iPad в направлении кнопки питания.

Вставьте третью лопатку у фронтальной камеры.

Опустите правую лопатку и проведите ею вокруг верхнего правого угла iPad.

Проведите левую лопатку вокруг верхнего левого угла планшета.

Разогрейте iOpener и положите его на правый край дисплея, чтобы ослабить клей под ним.

Проведите правую лопатку примерно до середины дисплея.

Разогрейте iOpener и нанесите тепло на левую сторону iPad.

Проведите левую лопатку примерно до середины кромки дисплея.

Проведите противоположную лопатку вниз к нижнему правому углу iPad.

При необходимости снова нагрейте клей на правом краю, чтобы ослабить блок дисплея.

Проведите левую лопатку вниз по кромке дисплея, пока не дойдете до угла.

Используйте iOpener, чтобы нагреть нижнюю кромку iPad.

Проведите правую лопатку вокруг нижнего угла iPad.

Повторите то же для левой лопатки.

При необходимости снова нагрейте и примените iOpener. Всегда ждите не менее десяти минут перед повторным разогревом iOpener.

Удалите правую лопатку у нижней части iPad.

Просуньте левую монтажную лопатку вдоль нижнего края дисплея, затем извлеките её из правого нижнего угла iPad.

Будьте очень осторожны и не вставляйте лопатку более чем на 2 мм ниже кнопки «Домой», чтобы не повредить кнопку.

Будьте очень осторожны и не вставляйте лопатку более чем на четверть дюйма (6 мм) с любой стороны кнопки «Домой», чтобы не повредить шлейфы дисплея под ней.

Поверните оставшуюся лопатку у фронтальной камеры, чтобы отделить верхний край сборки дисплея от задней крышки.

Продолжайте поднимать сборку дисплея со стороны фронтальной камеры.

Оттяните дисплей чуть в стороне от нижнего края, чтобы полностью отделить его от задней крышки.

Продолжайте поднимать до тех пор, пока сборка дисплея не станет примерно перпендикулярна корпусу iPad.

Не пытайтесь пока снять дисплей — он всё ещё прикреплён к задней крышке тремя тонкими ленточными кабелями.

Удалите один винт Phillips длиной 1,8 мм, фиксирующий клеммы батареи к контактам на плате.

На этих фотографиях показано, как выглядит разъём батареи под логической платой. Используйте эти фото как справочник при безопасном отключении батареи.

Обратите внимание, что на логической плате есть пружины, прижимающиеся к контактным площадкам батареи. Вам нужно будет просунуть что‑то тонкое и гибкое между контактами, чтобы отключить батарею.

Чтобы снизить риск короткого замыкания, вы можете использовать изолирующую лопатку для батареи, чтобы отключить питание.

Будьте очень осторожны при изоляции батареи с помощью блокаировщика. Контакты батареи легко повредить, что может привести к необратимому повреждению логической платы.

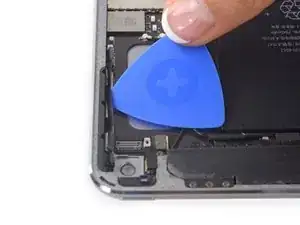

Просуньте изолирующую лопатку под область разъёма батареи на логической плате и оставьте её на месте во время работы.

В качестве альтернативы, сделайте блокировщик батареи из игральной карты и просуньте его под разъём на логической плате, чтобы отключить батарею.

Снимите три винта Phillips длиной 1,3 мм с крепления шлейфа дисплея.

Снимите крепление.

Отключите разъём передачи данных дисплея от его гнезда на логической плате.

Отключите два оставшихся шлейфа дигитайзера, находящихся под шлейфом передачи данных дисплея.

Снимите переднюю панель со задней крышки.

Если вы планируете повторно использовать сборку дисплея, вам потребуется заменить клеевой слой дисплея. Следуйте нашему руководству по клею для iPad, чтобы заново нанести клей и герметизировать устройство.

Удалите следующие четыре винта Phillips, фиксирующие верхнее крепление шлейфов к планшету.

Два 1,6 мм

Два 1,3 мм

Выдвиньте верхнее крепление шлейфов из‑под защитных крышек и извлеките его из iPad.

Используйте плоский конец лопатки, чтобы отсоединить iSight‑камеру от её гнезда на логической плате.

Снимите iSight‑камеру.

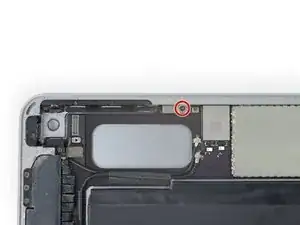

Удалите винт Phillips длиной 1,2 мм из кронштейна, закрывающего разъём шлейфа кнопки громкости.

Снимите кронштейн.

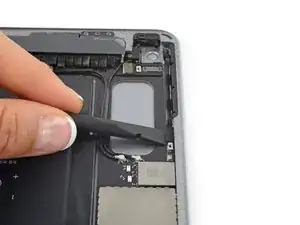

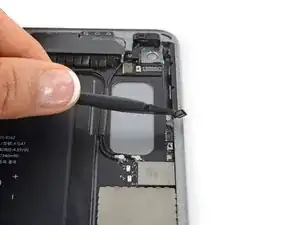

Используйте плоский конец лопатки, чтобы поддеть и отжать разъём шлейфа кнопки громкости из его гнезда.

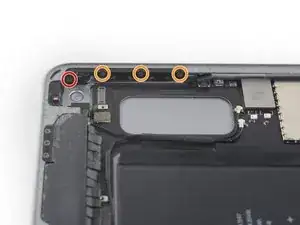

Удалите следующие четыре винта Phillips:

Один 2,8 мм

Три 2,4 мм

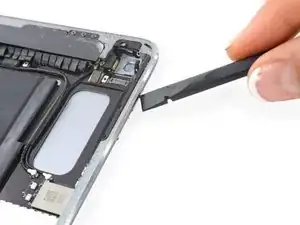

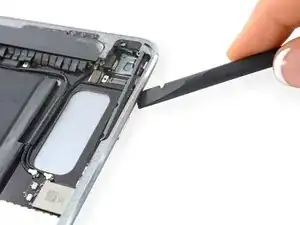

Просуньте монтажную лопатку под шлейф кнопки громкости, чтобы разрушить клей, прикрепляющий его к задней крышке.

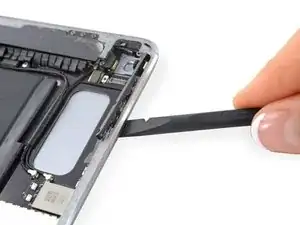

С помощью лопатки или пальца нажмите на кнопки громкости, чтобы вытолкнуть плату с кнопками наружу.

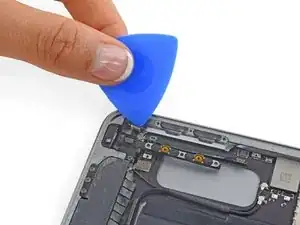

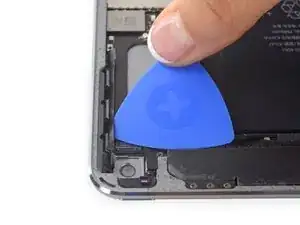

Подденьте лезвие для открытия под микрофон на ленточном кабеле.

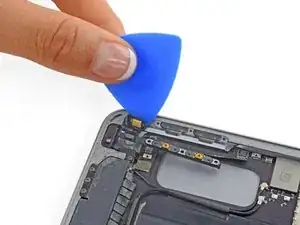

Подденьте микрофон, чтобы оторвать его от клея.

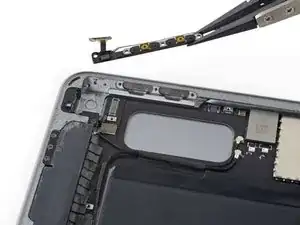

Снимите узел кнопки регулировки громкости и микрофона с iPad.

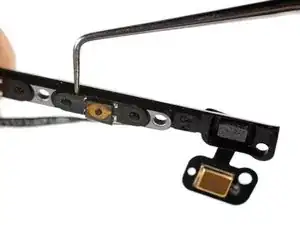

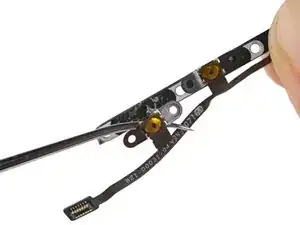

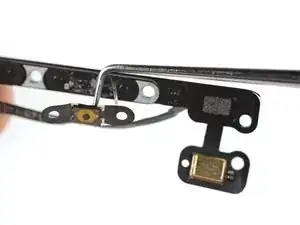

Осторожно вставьте металлический зонд между кабелем кнопки громкости и пластиковой деталью корпуса.

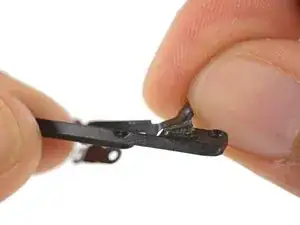

Медленно разорвите клей, аккуратно подводя лезвие под кабель кнопки громкости.

Повторите процедуру из предыдущего шага для второй кнопки.

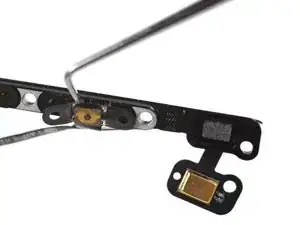

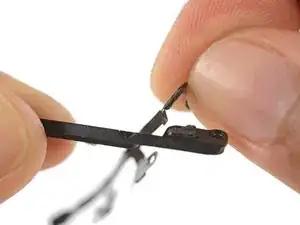

Аккуратно потяните кабель узла кнопки громкости вблизи микрофона, чтобы отделить последнюю часть клея, удерживающую его.

Снимите кабель кнопки регулировки громкости.
