Замена лент липкой фиксации передней панели iPad 2 Wi-Fi EMC 2415

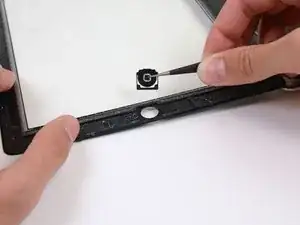

Осторожно захватите кнопку «Домой» пинцетом.

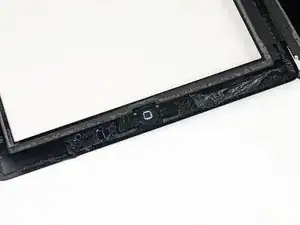

Медленно опустите и установите кнопку «Домой» в круглое отверстие, расположенное в нижней части передней панели.

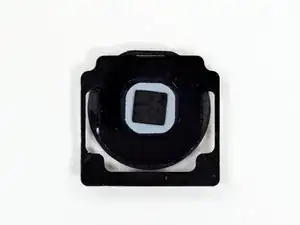

Правильная ориентация кнопки «Домой» показана на третьем изображении. Убедитесь, что тыльная сторона кнопки «Домой» направлена вверх, а плоская часть внутреннего круга кнопки ориентирована вверх по направлению к верхней части iPad.

Две небольшие трапециевидные ленты со скошенными краями используются для крепления скобы кнопки «Домой» к передней панели.

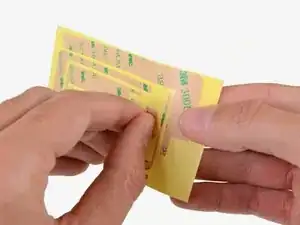

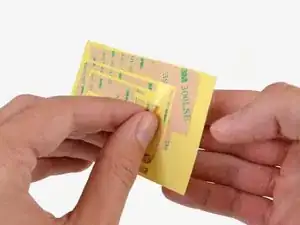

Аккуратно отклейте первую трапециевидную липкую ленту.

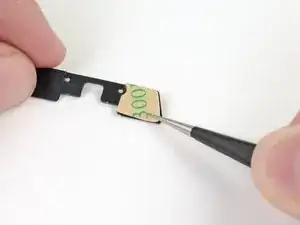

Используя пинцет, установите первую трапециевидную липкую ленту (соблюдая правильную ориентацию) на соответствующую сторону кронштейна крепления кнопки «Домой».

Убедитесь, что контур ленты совпадает с краем кронштейна крепления.

Повторите процедуру для второй трапециевидной липкой ленты.

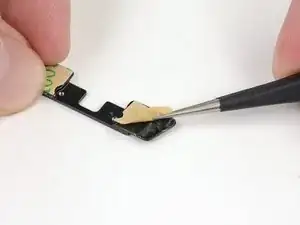

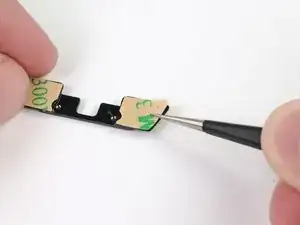

Возьмите пинцетом уголок одной из липких лент, прикрепленных к кронштейну.

Поднимите и отклейте коричневую подложку от ленты, обнажив прозрачную клейкую сторону ленты.

Повторите процедуру для второй ленты.

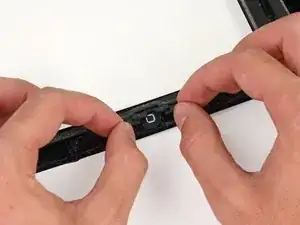

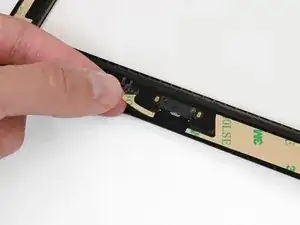

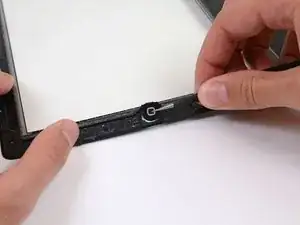

Осторожно установите кронштейн крепления кнопки «Домой» сверху на кнопку «Домой».

Убедитесь, что кронштейн крепления кнопки «Домой» совпадает с нижним краем цифрового преобразователя.

На следующих шагах Вы будете устанавливать оставшиеся куски ленты на переднюю панель.

Не отклеивайте коричневую подложку с лент до указанного момента.

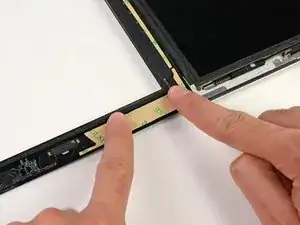

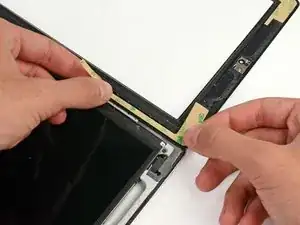

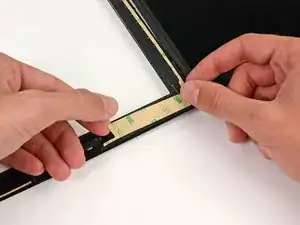

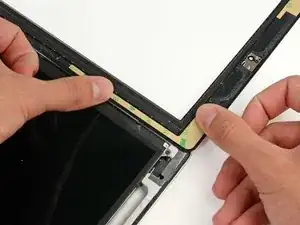

Разместите самую большую Г-образную липкую ленту в верхнем левом углу передней панели.

Разгладьте ленту от центра к краям, следя за тем, чтобы между лентой и панелью не осталось пузырьков воздуха.

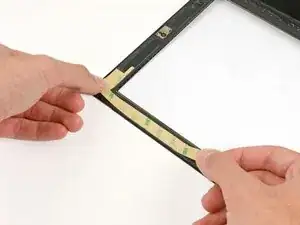

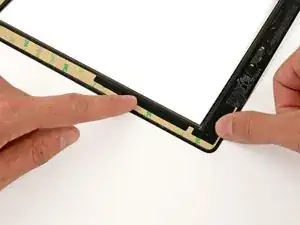

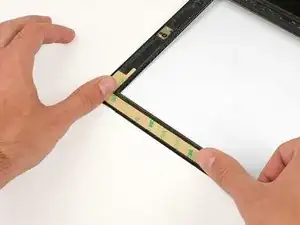

Разместите самую тонкую Г-образную липкую ленту в нижнем левом углу передней панели.

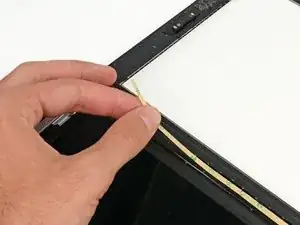

Разместите оставшуюся тонкую Г-образную липкую ленту в верхнем правом углу передней панели, возле кронштейна камеры.

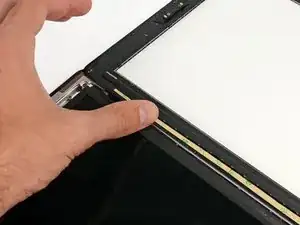

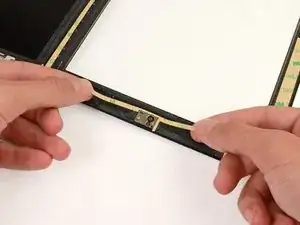

Поместите прямую липкую ленту на правую сторону передней панели.

Если Вы уже подключили кабель цифрового преобразователя, Вам нужно будет аккуратно проложить ленту вокруг или под ним, чтобы прикрепить её.

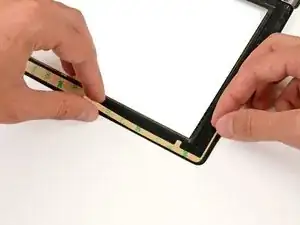

Разместите последнюю Г-образную липкую ленту в нижнем правом углу передней панели.

Разместите тонкую Т-образную липкую ленту между нижним краем внутренней рамки передней панели и креплением камеры. Самая длинная сторона должна быть заподлицо с внутренней рамкой.

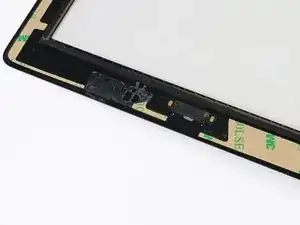

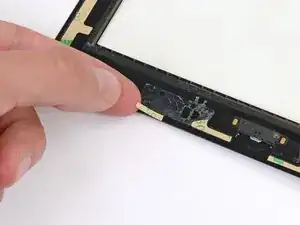

Разместите небольшую ленту в форме крючка под левой стороной кронштейна кнопки «Домой».

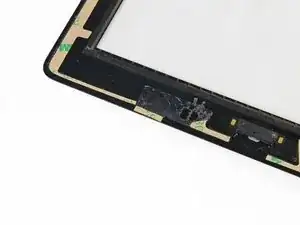

Разместите последнюю небольшую прямоугольную липкую ленту слева от ленты в форме крючка, сразу справа от тонкой Г-образной ленты и заподлицо с нижним краем передней панели.

Убедитесь, что каждая липкая лента размещена правильно и в правильной ориентации, прежде чем отклеивать подложку.

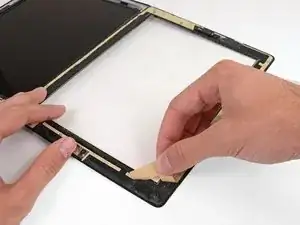

Отклейте коричневую подложку от каждой липкой ленты.

Некоторые липкие ленты очень малы, и для отклеивания подложки потребуется терпение.
