Замена передней панели iPad 2 Wi‑Fi EMC 2415

Открыть iPad 2 чрезвычайно сложно. Перед началом этого руководства знайте, что при разборке вы можете повредить переднюю панель и/или деформировать пластиковую окантовку вокруг неё.

На следующих шагах вы будете использовать тепловую пушку, чтобы размягчить клей, фиксирующий переднюю панель к задней панели. Старайтесь не направлять поток горячего воздуха на тонкую пластиковую полосу по внешнему периметру передней панели — она может расплавиться, необратимо деформироваться и потерять текстуру.

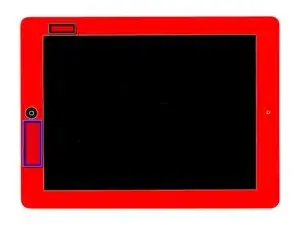

При нагреве передней панели цель — ослабить клей в областях, выделенных красным на втором изображении. При поддевании передней панели будьте особенно внимательны, чтобы не повредить Wi‑Fi антенну в области, выделенной синим, и кабель дигитайзера в области, выделенной чёрным на втором изображении.

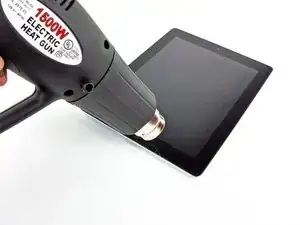

Используйте тепловую пушку, чтобы аккуратно нагреть переднюю панель справа от кнопки «Home».

Не нагревайте кнопку «Home», она пластиковая и легко плавится/деформируется.

При поддевании стекла проявляйте особую осторожность рядом с кнопками блокировки, отключения звука и регулировки громкости. Шлейф хрупкий и часто приклеен к дигитайзеру. Он легко рвётся при подъёме стекла. Начинайте работу от кнопки блокировки и продвигайтесь вниз, держась вплотную к нижней стороне стекла — это даст наилучший шанс не порвать шлейф.

После того как область передней панели справа от кнопки «Home» была достаточно нагрета, между внешней пластиковой окантовкой и передней панелью прямо рядом с кнопкой «Home» должно легко войти пластиковое монтажное средство.

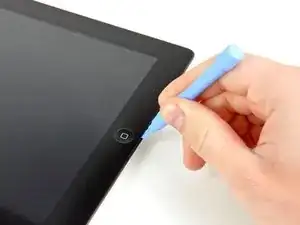

Используйте пластиковый монтажный инструмент, чтобы аккуратно создать небольшой зазор между передней панелью и внешней окантовкой справа от кнопки «Home».

Если клей трудно отделяется, не стесняйтесь снова немного нагреть. Чрезмерное поддевание и изгиб передней панели, когда клей недостаточно пластичен, может привести к её трещинам.

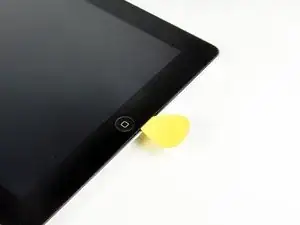

Вставьте медиатор для гитары в небольшой зазор, созданный пластиковым монтажным инструментом.

Нагрейте область передней окантовки справа от кнопки «Home» вдоль нижнего края и двигайтесь ближе к нижнему правому углу iPad.

Сдвиньте первый медиатор в направлении нижнего правого угла iPad и вставьте ещё один медиатор, чтобы удерживать зазор между передней панелью и iPad рядом с кнопкой «Home».

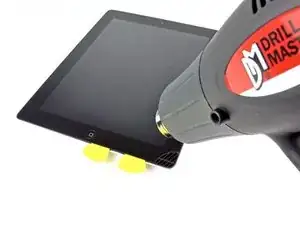

Используйте тепловую пушку, чтобы нагреть край передней панели вблизи нижнего правого угла iPad.

Аккуратно проведите медиатором по краю нижнего правого угла передней панели, не применяя силу, при необходимости повторно нагревая панель.

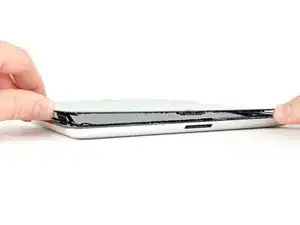

Продолжайте нагревать внешний край передней панели и использовать медиаторы, чтобы отделять/удерживать переднюю панель от задней панели.

Вставьте по два медиатора в качестве фиксаторов с каждой стороны iPad.

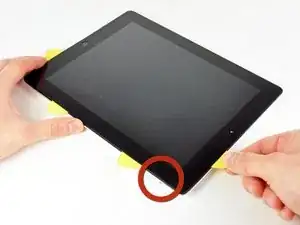

Будьте осторожны при приближении к нижнему левому углу iPad. Обязательно внимательно следуйте следующему шагу.

При поддевании стекла проявляйте особую осторожность рядом с кнопками блокировки, отключения звука и регулировки громкости. Шлейф хрупкий и часто приклеен к дигитайзеру. Он легко рвётся при подъёме стекла. Начинайте работу от кнопки блокировки и продвигайтесь вниз, держась вплотную к нижней стороне стекла — это даст наилучший шанс не порвать шлейф.

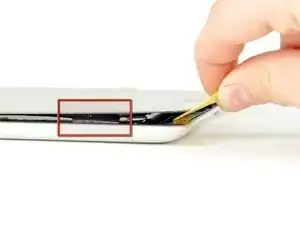

При отделении передней панели от нижнего левого угла iPad 2 будьте осторожны, чтобы не порвать кабель дигитайзера (выделен красным на первом изображении). Он чрезвычайно тонкий и легко рвётся.

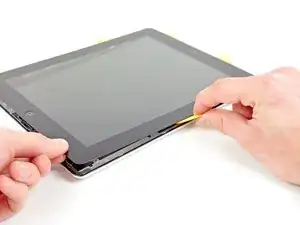

Небольшо приподнимите переднюю панель возле док‑разъёма, чтобы отделить её от вспененного клея, фиксирующего её к ЖК‑дисплею.

Используйте медиатор, чтобы помочь разрезать вспененный клей, фиксирующий периметр ЖК‑экрана к передней панели.

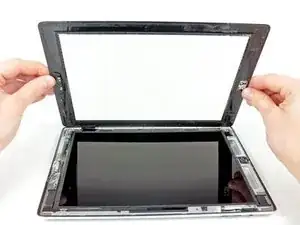

Осторожно поверните переднюю панель от корпуса iPad, убедившись, что между двумя компонентами больше нет клея, который их соединяет.

Не прикладывайте чрезмерное усилие к кабелю дигитайзера.

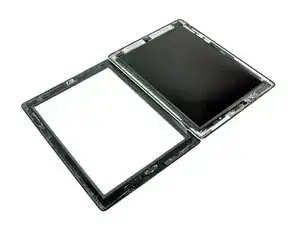

Положите переднюю панель рядом с остальной частью iPad 2.

Не пытайтесь полностью снять сборку передней панели пока — она всё ещё подключена к плате через шлейф дисплея.
