Замена материнской платы Insignia Flex 10.1 NS-P10A6100

Убедитесь, что планшет выключен и не подключён к источнику питания, чтобы предотвратить травмы.

Кнопка регулировки громкости и кнопка питания, расположенные на верхнем торце возле камеры, не являются единым узлом и освободятся от устройства после снятия передней панели с задней крышки. При сборке планшета их легко вернуть на место.

Разместите планшет так, чтобы верхний торец с камерой был направлен вниз.

Вставьте пластиковый инструмент для открытия между передней панелью и задней крышкой в верхнем левом углу планшета.

Проведите пластиковым инструментом вдоль кромки планшета между передней панелью и задней крышкой.

Повторите этот процесс для двух более коротких торцов планшета, оставив верхний торец с камерой зафиксированным.

Сделайте раскрывающее движение вдоль верхнего торца планшета и аккуратно отделите переднюю панель от задней крышки.

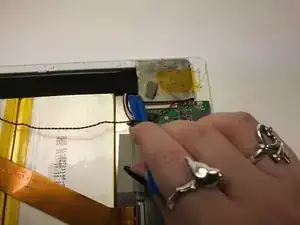

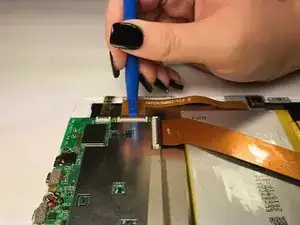

С помощью пластикового инструмента поднимите чёрную удерживающую защёлку, фиксирующую ленточный разъём камеры с нулевым усилием вставки (ZIF) к материнской плате.

Вытяните ленточный разъём с нулевым усилием вставки (ZIF) из-под чёрной удерживающей защёлки.

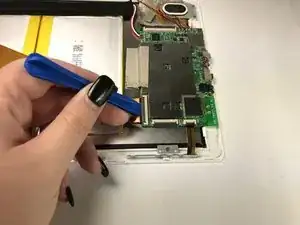

С помощью пластикового инструмента поднимите чёрную удерживающую защёлку, фиксирующую ленточный разъём с нулевым усилием вставки, переходящий через аккумулятор, к материнской плате.

Вытяните ленточный разъём с нулевым усилием вставки (ZIF) из-под чёрной удерживающей защёлки.

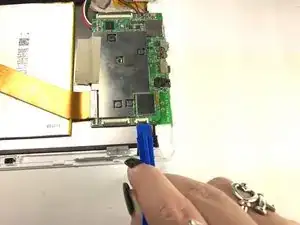

С помощью пластикового инструмента поднимите чёрную удерживающую защёлку, фиксирующую ленточный разъём кнопок громкости и питания с нулевым усилием вставки (ZIF) к материнской плате.

Вытяните ленточный разъём с нулевым усилием вставки (ZIF) из-под чёрной удерживающей защёлки.

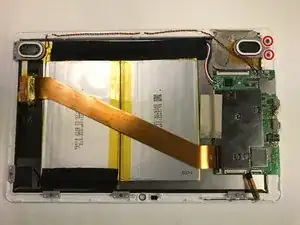

Отвинтите два винта длиной 4 мм, фиксирующих правый динамик на передней панели, против часовой стрелки, используя отвёртку Phillips #000.

Два винта очень маленькие, поэтому будьте осторожны, чтобы не потерять их после отвинчивания.

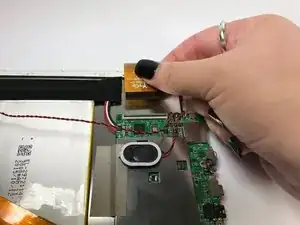

С помощью пластикового инструмента снимите серебристую ленту, закрывающую ленточный разъём дисплея с нулевым усилием вставки (ZIF).

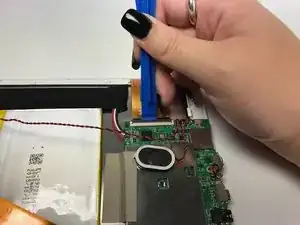

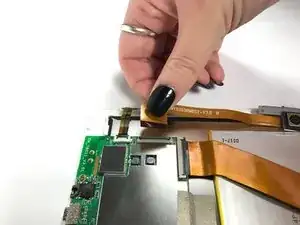

С помощью пластикового инструмента поднимите чёрную удерживающую защёлку, фиксирующую ленточный разъём дисплея с нулевым усилием вставки (ZIF) к материнской плате.

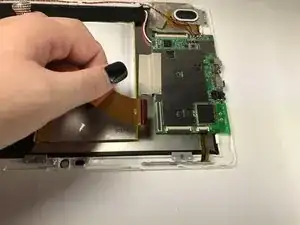

Вытяните ленточный разъём с нулевым усилием вставки (ZIF) из-под чёрной удерживающей защёлки.

При выпайке образуются пары, опасные для дыхания, и материалы могут быть горячими.

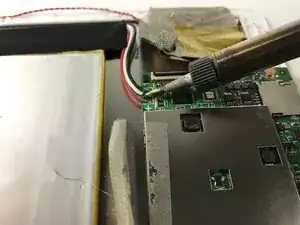

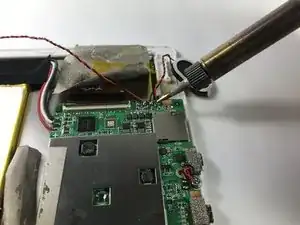

Выпаяйте четыре контакта, соединяющие красный и чёрный провода динамиков с материнской платой.

Полное руководство с пошаговыми инструкциями по пайке и выпайке можно найти здесь.

При выпайке образуются пары, опасные для дыхания, и материалы могут быть горячими.

Выпаяйте три контакта, соединяющие красный, чёрный и белый провода аккумулятора с материнской платой.

Полное руководство с пошаговыми инструкциями по пайке и выпайке можно найти здесь.

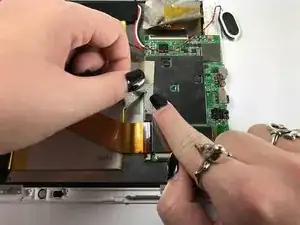

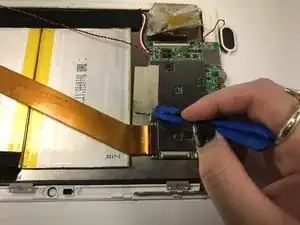

С помощью пластикового инструмента снимите серебристую ленту, которая фиксирует материнскую плату к передней панели.

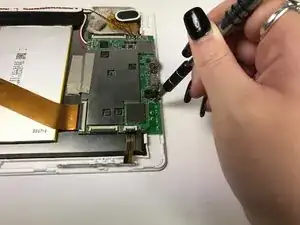

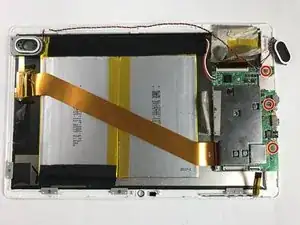

Отвинтите три винта длиной 4 мм, фиксирующих материнскую плату к передней панели, против часовой стрелки, используя отвёртку Phillips #000.

Три винта очень маленькие, поэтому будьте осторожны, чтобы не потерять их после отвинчивания.
