Замена аккумулятора Insignia Flex 10.1 NS-P16AT10

Убедитесь, что устройство выключено и не подключено к источникам питания, чтобы избежать травм

Используйте пластиковый инструмент для открывания, чтобы снять заднюю панель с передней части корпуса.

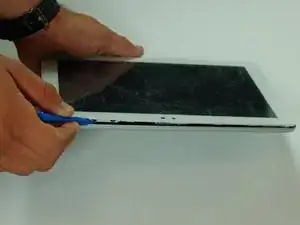

Вставьте пластиковый инструмент для открывания между передней и задней панелями. Используйте подъемное движение, чтобы отделить переднюю панель от задней.

Проведите инструментом по периметру устройства, пока передняя и задняя панели полностью не разъединятся.

Кнопка регулировки громкости и кнопка питания освободятся при разъединении панелей. Не беспокойтесь — эти элементы легко вернуть на место при повторной сборке планшета.

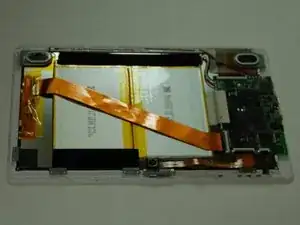

Используйте пластиковый инструмент для открывания, чтобы откинуть разъем ленточного кабеля вверх и освободить ленточный кабель от платы.

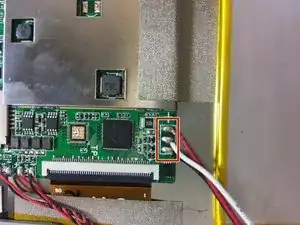

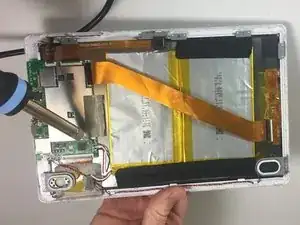

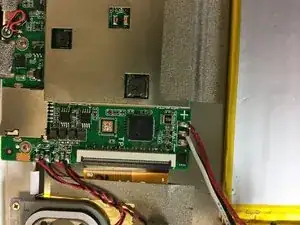

Отсоедините аккумулятор от платы, распаяв последовательно красный, белый и черный провода.

Инструкции по пайке см. в этом руководстве: ссылка.

Сразу же уберите жало паяльника, как только провод станет свободным. Слишком продолжительный нагрев может повредить плату.

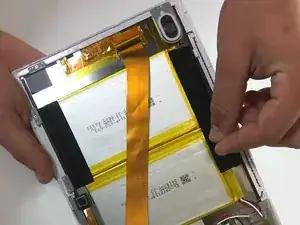

Отлейте черную ленту, прикрепленную к аккумулятору и передней части корпуса.

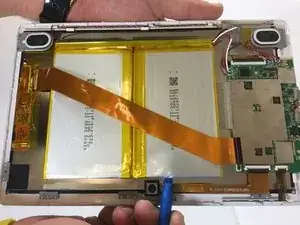

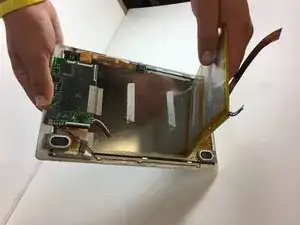

Используйте пластиковый инструмент для открывания, чтобы извлечь аккумулятор из передней части корпуса.

Поместите пластиковый инструмент между аккумулятором и передней частью корпуса. Проводите инструментом по периметру аккумулятора, пока он не освободится.

Не сгибайте и не прокалывайте аккумулятор — он может протечь.

Аккумулятор извлечен из устройства. Замените аккумулятор.
