Замена микрофона в Insignia Flex 10.1

Учтите, что снятие задней панели с тыльной стороны Flex 10.1 может повредить заднюю панель.

Задняя панель закреплена на переднем корпусе с помощью 26 защёлок, прикреплённых к задней панели. Эти защёлки защёлкиваются за небольшие выступы, выточенные в переднем корпусе.

Чтобы освободить выступы, их нужно сдвинуть в сторону центра устройства. При использовании пластиковой лопатки для открытия задней панели убедитесь, что инструмент работает в местах расположения этих защёлок.

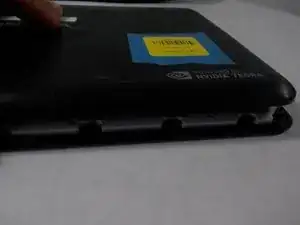

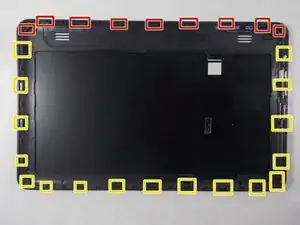

Для наглядности 9 защёлок, выделенных красной рамкой, расположены на той же стороне, что и кнопки регулировки громкости.

Снимите заднюю крышку, вставив пластиковую лопатку вдоль кромки устройства, чтобы освободить защёлки.

Открыть Flex 10.1 может быть непросто. Не расстраивайтесь, если потребуется несколько попыток, чтобы открыть устройство.

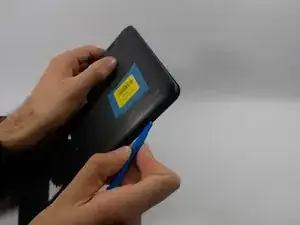

Вставьте пластиковую лопатку в зазор между передним корпусом и задней панелью Flex 10.1.

Аккуратно увеличьте существующий зазор, нажимая и покачивая пластиковой лопаткой в зазоре рядом с каждой защёлкой, прикреплённой к задней крышке, сдвигая защёлки к центру устройства, пока защёлки не освободятся.

Повторите ту же процедуру, чтобы освободить все защёлки по периметру Flex 10.1.

После того как все защёлки освобождены, разъедините две половины Flex 10.1.

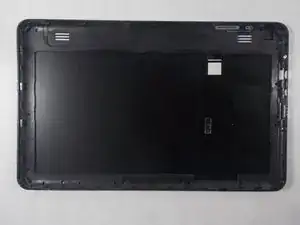

Задняя панель теперь отделена от Flex 10.1.

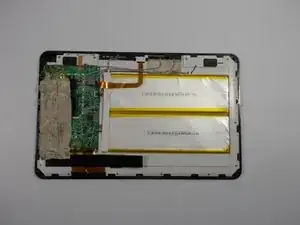

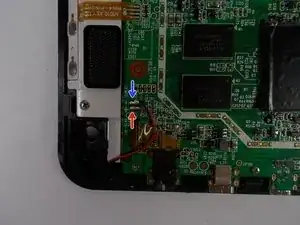

После снятия задней панели тыльная сторона Flex 10.1 должна выглядеть так.

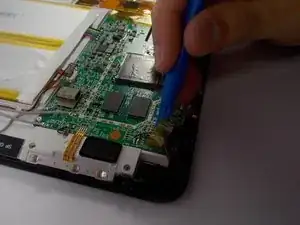

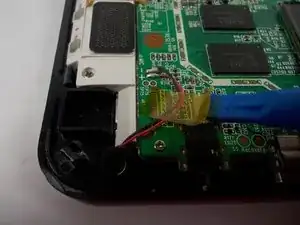

С помощью пластиковой лопатки или пальцами снимите ленту, фиксирующую чёрный и красный провода.

Материнская плата — чувствительная часть устройства, поэтому будьте осторожны, чтобы не поцарапать её при снятии ленты.

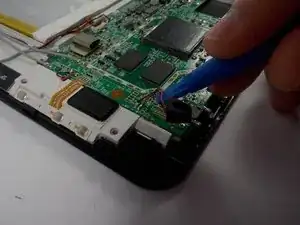

Осторожно снимите корпус микрофона, удерживая провод и вытягивая корпус.

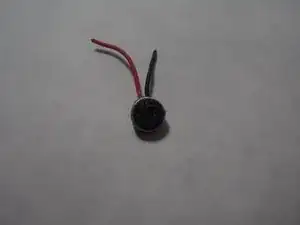

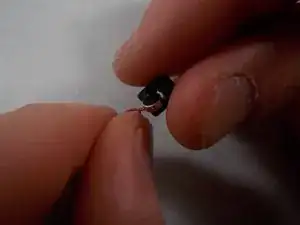

Микрофон заключён в чёрный силиконовый корпус.

Следующие шаги требуют паяльника.

Тем, кто не знаком с пайкой, может быть полезно ознакомиться с руководством iFixit по технике пайки. Как паять и выпаивать соединения.

Из‑за хрупкой природы электронных компонентов важно ограничить количество тепла, передаваемого от паяльника к материнской плате. Простой способ сделать это — тянуть два провода с лёгким постоянным натяжением, пока паяльник нагревает соединение.

Микрофон подключён к материнской плате красным и чёрным проводами.

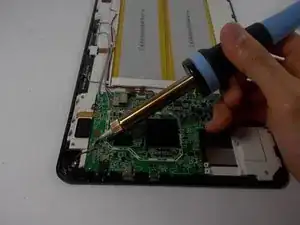

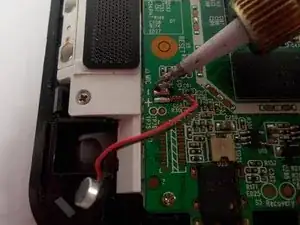

Начните с нагрева двух паяных соединений на материнской плате по очереди.

Когда припой расплавится и провод освободится от платы, немедленно отведите наконечник паяльника от соединения, чтобы избежать повреждений.

Микрофон теперь отсоединён от материнской платы.

Припаяйте заменяющий микрофон к тем же контактам на материнской плате.

Припаяйте соединение, кратковременно приложив наконечник паяльника к контактам, подавая припой в соединение (расплавляя его), и быстро удалив и припой, и наконечник паяльника из соединения. Припой должен обтекать провод и плату для успешного соединения.

Чёрный провод должен быть припаян к отрицательному контакту.

Красный провод должен быть припаян к положительному контакту.

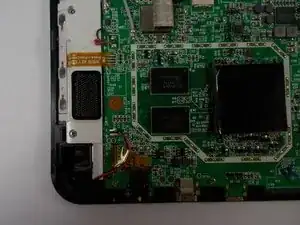

Знаки «плюс» и «минус» указаны на материнской плате, а также на изображении.
