Замена материнской платы Insignia Flex 10.1 NS-P10W8100

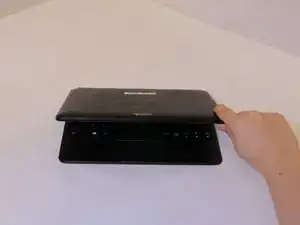

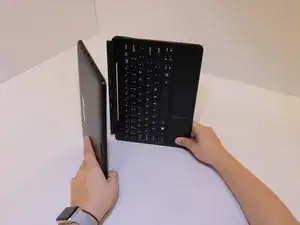

Осторожно раскройте ноутбук и снимите клавиатуру, отключив её.

Отложите клавиатуру в сторону — она пока не понадобится.

Осторожно: пластиковые защёлки по бокам устройства.

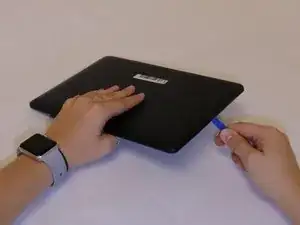

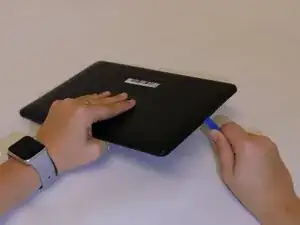

Положите экран лицевой стороной вниз на поверхность и используйте монтажный инструмент iFixit, чтобы снять корпус, аккуратно поддев заднюю крышку от экрана.

Приложите инструмент к краю, ближайшему к экрану.

Применяйте инструмент по всем сторонам, чтобы равномерно поддеть заднюю крышку.

Не поддёргивайте снизу устройства. Это сторона напротив камеры.

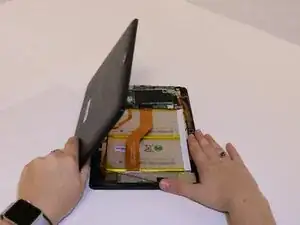

Используя пальцы, подденьте заднюю крышку от экрана. Возможно, придётся немного пошевелить крышку, чтобы разделить части.

Если задняя крышка не снимается, обойдите пальцами углы и постепенно подденьте крышку, используя пальцы.

Осторожно: возможны острые кромки и оголённые электрические компоненты.

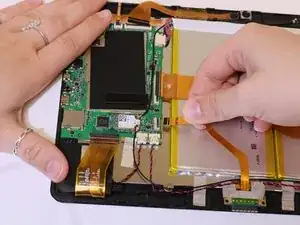

Осторожно снимите чёрную ленту с каждого из трёх разъёмов.

Удобнее двигаться по материнской плате по часовой стрелке при снятии каждого куска ленты.

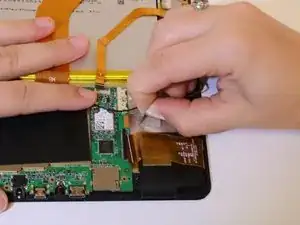

С помощью ногтя аккуратно снимите жёлтую ленту, закрывающую провода динамика.

После снятия кусков ленты материнская плата должна выглядеть как на этом изображении.

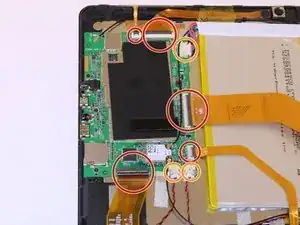

Разъёмы ZIF будут отключаться по часовой стрелке.

Затем плоские шлейфовые разъёмы будут отключены, чтобы изолировать материнскую плату.

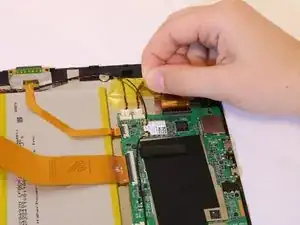

Отключите самый маленький ZIF-разъём, поддев ногтем маленькую фиксирующую крышку вверх. Затем аккуратно вытяните шлейф.

Осторожно: не тяните сильно — ZIF-разъём хрупкий и легко повреждается.

Двигаясь по часовой стрелке, продолжайте отключать ZIF-разъёмы, аккуратно вытягивая шлейфы.

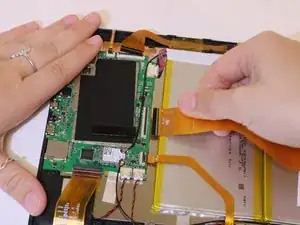

Снимите плоские шлейфы, начиная с кабеля, расположенного в верхнем правом углу материнской платы,

Осторожно: не дергайте кабель резко — это может привести к отсоединению провода.

Снимите оставшиеся два нижних плоских шлейфа.

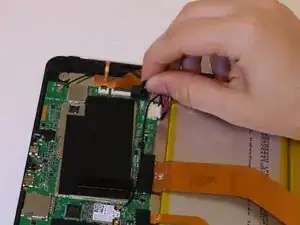

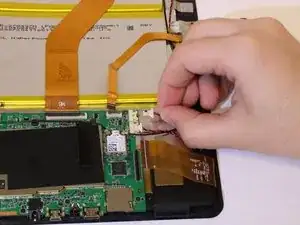

Отключите три низкопрофильных разъёма, подперев обе стороны лопаткой и затем поднимая разъёмы вертикально вверх из их гнёзд.

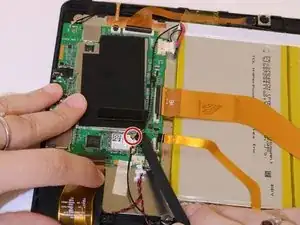

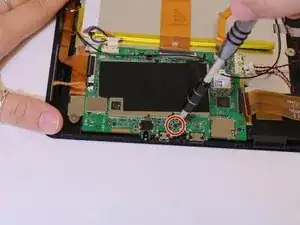

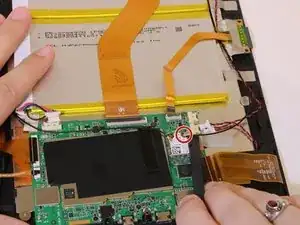

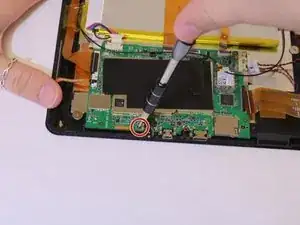

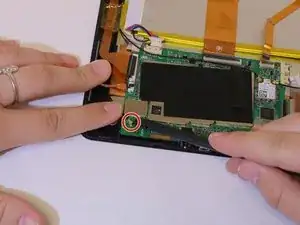

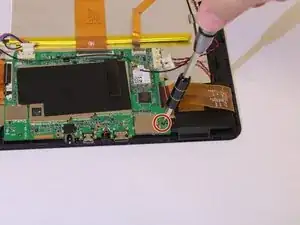

Используя крестовую отвёртку Phillips #2, выкрутите три винта длиной 4 мм, чтобы освободить материнскую плату.

Снимите два куска серой ленты с материнской платы.

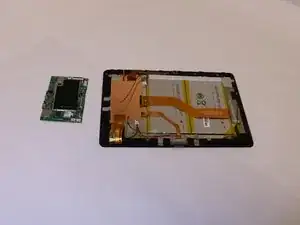

Снимите материнскую плату, подняв её вверх.
