Замена динамиков Insignia Flex 10.1 NS-P10A6100
Если ваш планшет не воспроизводит звук или звук искажен или глухой, возможно, потребуется заменить динамики. Эта ремонтная операция требует пайки, которая может создавать опасные пары. Не вдыхайте пары от пайки и соблюдайте осторожность при работе с горячими материалами.
Шаг 1
Убедитесь, что планшет выключен и не подключён к источнику питания, чтобы избежать травм.
Клавиши регулировки громкости и кнопка питания, расположенные на верхнем торце у камеры, не являются цельными деталями и освободятся от устройства после снятия передней панели с задней крышки. Их легко установить на место при сборке планшета.
Разместите планшет так, чтобы верхний торец с камерой был направлен вниз.

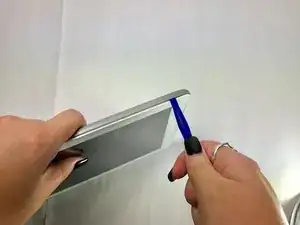

Вставьте пластиковый инструмент для открытия между передней панелью и задней крышкой в верхнем левом углу планшета.
Шаг 2

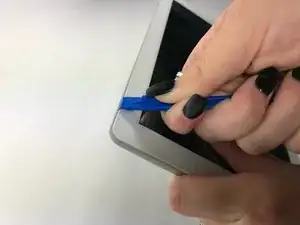

Проведите пластиковым инструментом для открытия вдоль кромки планшета между передней панелью и задней крышкой.
Повторите этот процесс для двух более коротких кромок планшета, оставив верхний торец с камерой всё ещё защёлкнутым.
Шаг 3

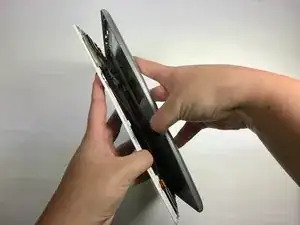

Используя раскрывающее движение вдоль верхнего торца планшета, аккуратно отделите переднюю панель от задней крышки.
Шаг 4

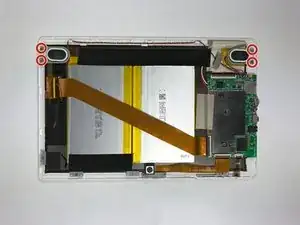

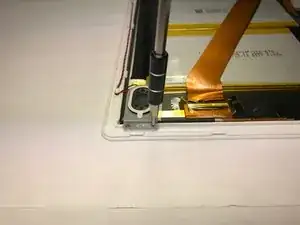

Отверткой Phillips #000 отверните против часовой стрелки четыре винта длиной 4 мм, крепящие динамики к передней панели.
Четыре винта очень маленькие, поэтому будьте осторожны, чтобы не потерять их после отворачивания.
Шаг 5

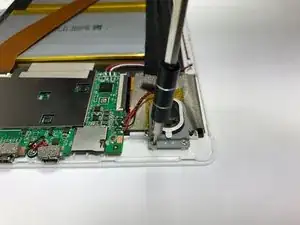

Освободите плетёные красный и чёрный провода от пластиковых крючков, удерживающих их на передней панели.
Шаг 6
Отпайка может выделять пары, опасные для вдыхания, и материалы могут быть горячими.

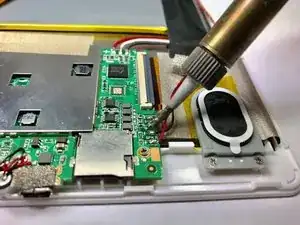

Отпаяйте четыре контакта, соединяющие красные и чёрные провода динамиков с материнской платой.
Подробное руководство с пошаговыми инструкциями по пайке и отпайке можно найти здесь.

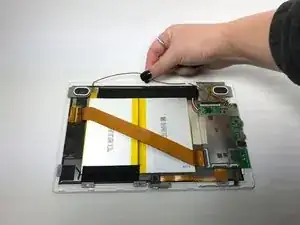

Заключение
Динамики теперь свободны от устройства и их можно заменить. Для повторной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
