Замена аккумулятора Insignia Flex 10.1

Учитывайте, что удаление задней панели с обратной стороны Flex 10.1 может привести к её повреждению.

Задняя панель крепится к переднему корпусу с помощью 26 защёлок, которые находятся на задней панели. Эти защёлки фиксируются на небольших выступах, выполненных в переднем корпусе.

Чтобы освободить выступы, необходимо сдвинуть защёлки к центру устройства. При использовании пластиковой инструмента для снятия задней панели обязательно работайте в местах расположения этих защёлок.

Для наглядности, 9 защёлок, обведённых красным, расположены с той же стороны, что и кнопки громкости.

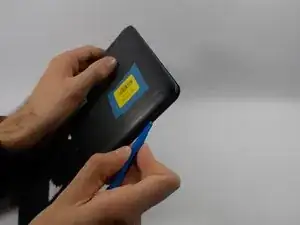

Снимите заднюю крышку, вставив пластиковую отвёртку вдоль края устройства, чтобы освободить защёлки.

Открыть корпус Flex 10.1 может быть сложно. Не расстраивайтесь, если для открытия потребуется несколько попыток.

Вставьте пластиковую отвёртку в зазор между передним корпусом и задней панелью Flex 10.1.

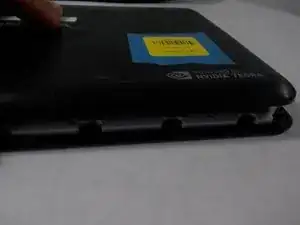

Аккуратно увеличивайте имеющийся зазор, нажимая и покачивая отвёрткой в зазор рядом с каждой защёлкой задней панели. Сдвигайте защёлки к центру устройства, пока они полностью не освободятся.

Повторите эту процедуру для всех защёлок вокруг Flex 10.1.

После того, как все защёлки будут освобождены, разъедините две половины Flex 10.1.

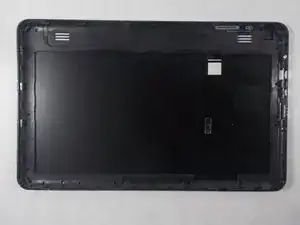

Задняя панель теперь отделена от Flex 10.1.

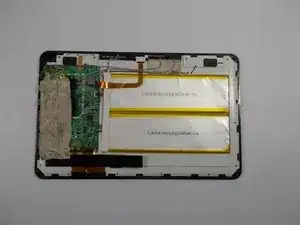

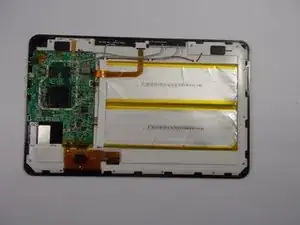

После удаления задней панели, тыльная сторона Flex 10.1 должна выглядеть следующим образом.

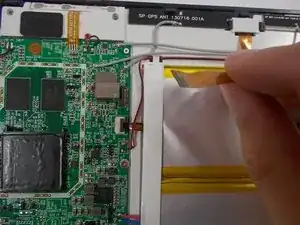

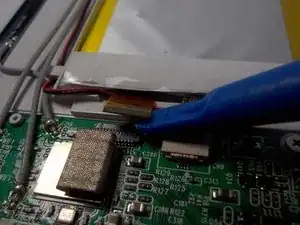

Отсоедините шлейф от материнской платы, приподняв разъём.

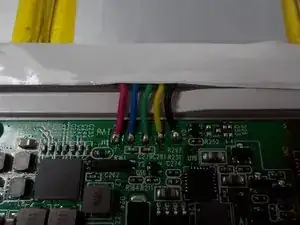

Аккумулятор подключён к материнской плате пятью проводами, припаянными к ней.

Тем, кто впервые работает с пайкой, рекомендуется ознакомиться с руководством iFixit по пайке. Как паять и отпаивать соединения.

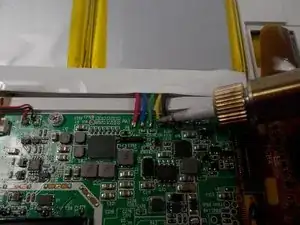

Начните с разогрева пяти паяных контактов на материнской плате по очереди.

Как только припой расплавится и провод освободится от платы, немедленно уберите жало паяльника с контакта, чтобы избежать повреждения.

Из-за хрупкости электронных компонентов важно ограничивать количество тепла, передаваемого от паяльника к материнской плате. Простой способ сделать это — подтягивать провода с лёгким постоянным усилием в момент, когда жало паяльника нагревает контакт.

Аккумулятор приклеен на место.

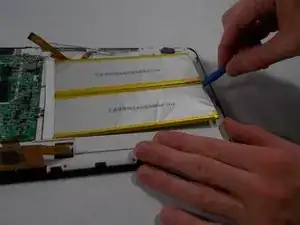

Вставьте пластиковую отвёртку вдоль края аккумулятора и аккуратно подденьте его.

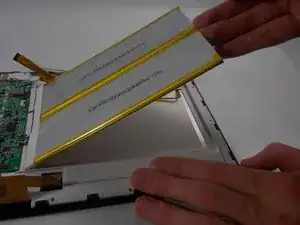

Не бойтесь приложить дополнительное усилие при подъёме аккумулятора. Дополнительно можно разогреть клей феном, чтобы размягчить его и облегчить извлечение аккумулятора.

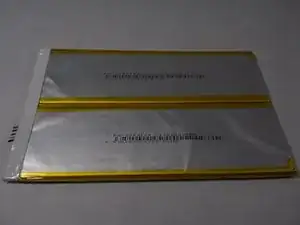

Аккумулятор теперь снят и может быть заменён.
