Замена материнской платы Insignia Flex 10.1

Обратите внимание, что снятие задней панели с корпуса Flex 10.1 может повредить заднюю панель.

Задняя панель крепится к передней части корпуса 26 защёлками, прикреплёнными к задней панели. Эти защёлки фиксируются на небольших язычках, выполненных в передней части корпуса.

Чтобы освободить язычки, их нужно сдвинуть в сторону центра устройства. При использовании пластикового инструмента для поддевания работайте им в местах расположения этих защёлок.

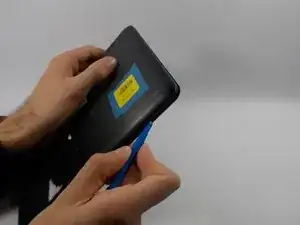

Снимите заднюю крышку, вставив пластиковый инструмент вдоль кромки устройства, чтобы освободить защёлки.

Открыть Flex 10.1 может быть непросто. Не расстраивайтесь, если потребуется несколько попыток, прежде чем устройство откроется.

Вставьте пластиковый инструмент в зазор между передней частью корпуса и задней панелью Flex 10.1.

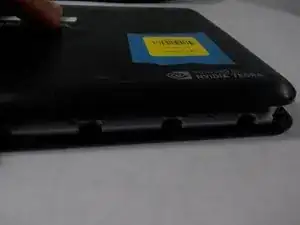

Осторожно увеличьте существующий зазор, надавливая и покачивая пластиковый инструмент вблизи каждой из защёлок, прикреплённых к задней части корпуса, сдвигая защёлки к центру устройства, пока они не освободятся.

Повторите ту же процедуру, чтобы освободить все защёлки по периметру Flex 10.1.

После того как вы убедились, что все защёлки освобождены, разъедините две половины корпуса Flex 10.1.

Задняя панель теперь отделена от Flex 10.1.

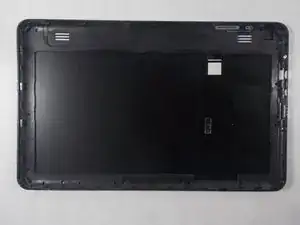

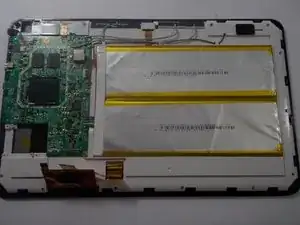

После снятия задней панели обратная сторона Flex 10.1 должна выглядеть так.

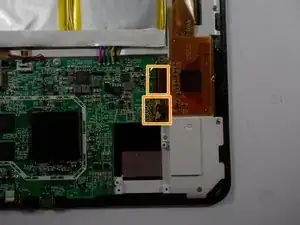

Отклейте ленту, закрывающую два разъёма, отмеченных оранжевым цветом.

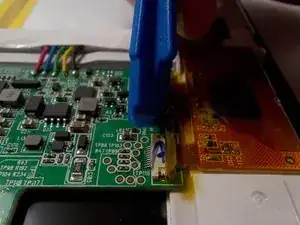

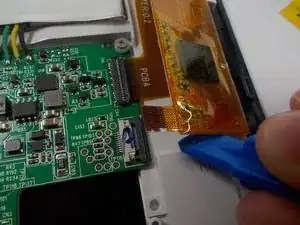

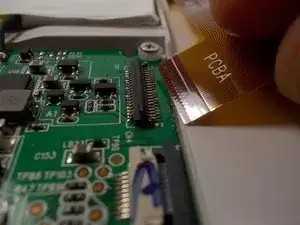

Снимите плоский шлейф, приподняв разъём пластиковым инструментом и вытащив шлейф.

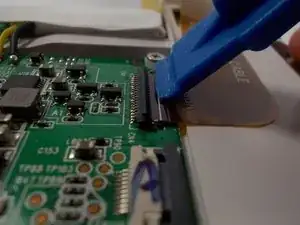

Снимите плоский шлейф, приподняв разъём пластиковым инструментом и вытащив шлейф.

Новичкам в пайке рекомендуется ознакомиться с руководством iFixit по технике пайки. Как паять и выпаивать соединения.

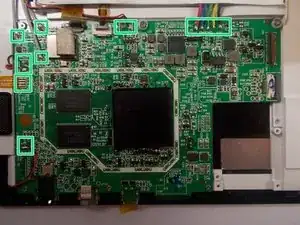

Выпаяйте 18 пайочных соединений, отмеченных ЗЕЛЁНЫМ на картинке. Начинайте с разогрева каждого паяного соединения на материнской плате.

Когда припой расплавится и провод освободится от платы, немедленно отведите жало паяльника от соединения, чтобы избежать повреждения.

Из-за хрупкой природы электронных компонентов важно ограничить количество тепла, передаваемого от паяльника к материнской плате. Один из простых способов сделать это — тянуть провода с лёгким непрерывным натяжением, пока паяльник разогревает соединение.

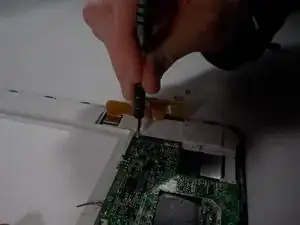

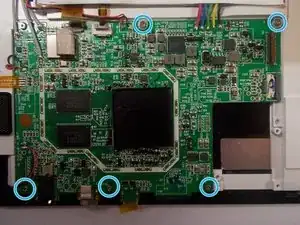

Используйте отвёртку Phillips №0, чтобы выкрутить 5 винтов с крестовой головкой, отмеченных СИНИМ.

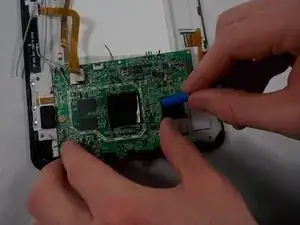

Материнская плата теперь свободна. Поднимите материнскую плату вручную или с помощью пластикового инструмента.

Материнскую плату теперь можно заменить.

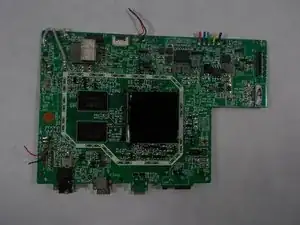

Материнская плата теперь свободна и должна выглядеть так.
