Замена экрана Insignia Flex 10.1

Обратите внимание, что снятие задней панели с корпуса Flex 10.1 может повредить заднюю панель.

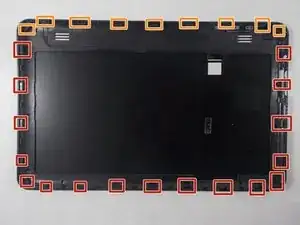

Задняя панель крепится к передней части корпуса 26 защёлками, закреплёнными на задней панели. Эти защёлки фиксируются за маленькие выступы, выполненные на передней части корпуса.

Для наглядности 9 защёлок, выделенных оранжевой рамкой, расположены на той же стороне, что и кнопки регулировки громкости.

Чтобы освободить выступы, их нужно сдвинуть в сторону центра устройства. При использовании пластиковой лопатки для освобождения задней панели работайте инструментом в местах расположения этих защёлок.

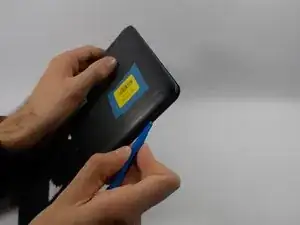

Снимите заднюю крышку, вставив пластиковую лопатку вдоль края устройства, чтобы освободить защёлки.

Открыть Flex 10.1 может быть трудно. Не отчаивайтесь, если потребуется несколько попыток, прежде чем устройство откроется.

Вставьте пластиковую лопатку в щель между передней частью корпуса и задней панелью Flex 10.1.

Осторожно расширяйте существующую щель, надавливая и покачивая пластиковой лопаткой вблизи каждой из защёлок на задней части корпуса, сдвигая защёлки к центру устройства, пока они не освободятся.

Повторите ту же процедуру, чтобы освободить все защёлки по периметру Flex 10.1.

После того как все защёлки освобождены, разделите две половины Flex 10.1.

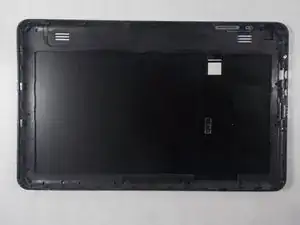

Задняя панель теперь отсоединена от Flex 10.1.

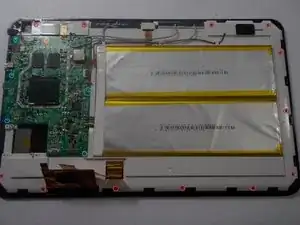

После снятия задней панели задняя сторона Flex 10.1 должна выглядеть так.

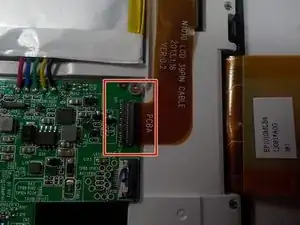

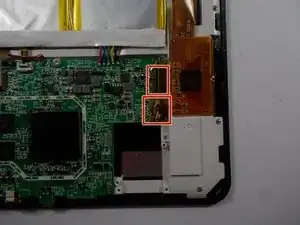

Отклейте ленту, закрывающую два разъёма, отмеченных красным.

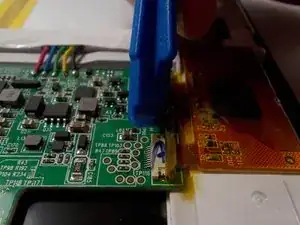

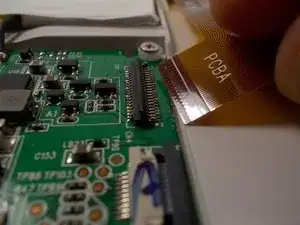

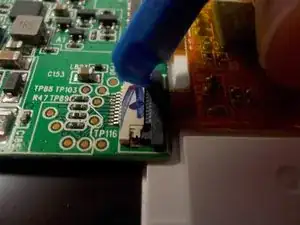

Снимите шлейф, приподняв разъём пластиковой лопаткой и вытянув шлейф наружу.

Снимите шлейф, приподняв разъём пластиковой лопаткой и вытянув шлейф наружу.

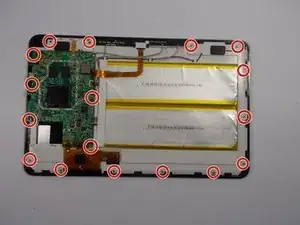

Отверткой Phillips №0 выкрутите 17 винтов, отмеченных красным.

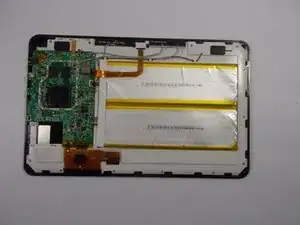

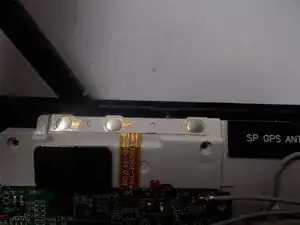

Отделите весь узел от экрана, действуя осторожно и убедившись, что вы сняли все необходимые элементы.

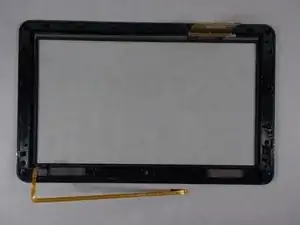

После снятия винтов и белой пластиковой крышки оголены экран и стеклянная панель.

Отогните шлейф, лежащий на экране.

Снимите ленту, закрывающую разъём.

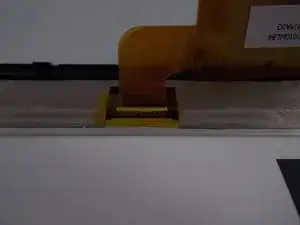

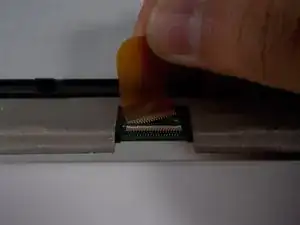

Отключите шлейф от экрана, приподняв разъём и вытянув шлейф наружу.

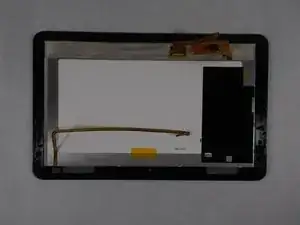

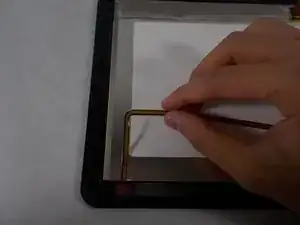

Экран теперь свободен. Подденьте экран и извлеките его из стеклянной панели. Экран можно заменить.
