Замена аккумулятора Linsay Model F-7HD2CORE

После того как будет установлено, что аккумулятор устройства безвозвратно повреждён или сломан, его можно заменить на новый.

Шаг 1

Осторожно вставьте пластиковое приспособление для вскрытия между белой и чёрной частями устройства.

Аккуратно отогните верхнюю часть экрана от основания планшета.

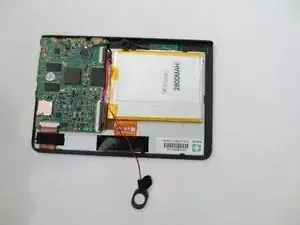

Теперь устройство должно выглядеть, как на третьем изображении.

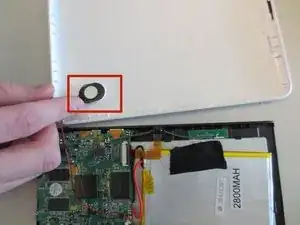

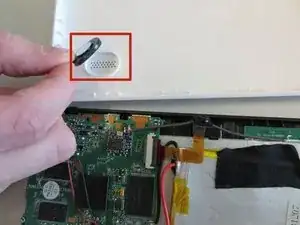

Чтобы полностью отделить основание от верхней части планшета, отклейте микрофон с задней стороны.

Удалите две полоски ленты, удерживающие аккумулятор, аккуратно отклеив их.

С помощью лопатки аккуратно отклейте аккумулятор от панели планшета.

Лента на обратной стороне аккумулятора очень прочная, тяните осторожно!

Металлическая поверхность аккумулятора может быть довольно гибкой. Будьте осторожны при удалении аккумулятора из планшета.

Чтобы удалить аккумулятор, полностью отпаяйте провода, подключённые к печатной плате.

Чтобы подключить новый аккумулятор, необходимо припаять провода обратно.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
