Замена разъема клавиатуры Insignia Flex 10.1 NS-P10W8100

Планшеты

Разъем клавиатуры в Insignia Flex 10.1 NS-P10W8100 расположен на шлейфе, подключенном к материнской плате. Хотя в этой инструкции нет серьезных опасностей, будьте осторожны и не тяните шлейфы слишком сильно, так как они могут легко повредиться.

Шаг 1

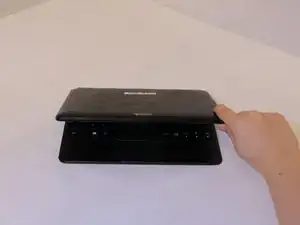

Осторожно откройте ноутбук и снимите клавиатуру, отключив ее.

Уберите клавиатуру в сторону, она вам больше не понадобится.

Осторожно с пластиковыми зажимами по бокам устройства.

Шаг 2

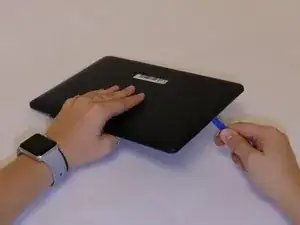

Уложите экран на поверхность и воспользуйтесь инструментом iFixit для открытия, аккуратно поддев крышку сзади.

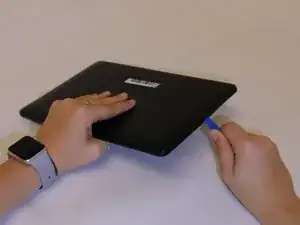

Применяйте инструмент с каждой стороны, чтобы равномерно поднять заднюю крышку.

Применяйте инструмент с каждой стороны, чтобы равномерно поднять заднюю крышку.

Не поддевайте с нижней стороны устройства. Это сторона, противоположная камере.

Шаг 3

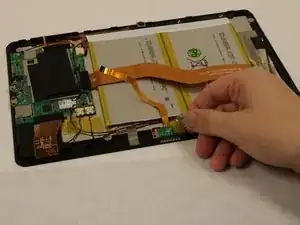

Используйте пальцы, чтобы отвести заднюю крышку от экрана. Возможно, вам потребуется немного покачать крышку, чтобы отделить детали.

Если задняя крышка не снимается, обведите пальцами по углам и осторожно подденьте крышку.

Будьте осторожны с потенциально острыми краями и любыми открытыми электрическими компонентами.

Шаг 4

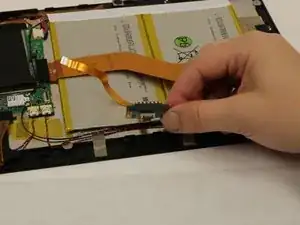

Снимите ленту, удерживающую шлейф разъема с нулевым усилием (ZIF), прикрепленный к клавиатуре.

Используйте ногти, чтобы зафиксировать небольшой замок. После этого вы сможете безопасно вытянуть кабель.

Шаг 5

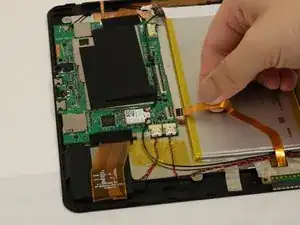

Отведите желтую ленту, удерживающую разъем клавиатуры.

Шаг 6

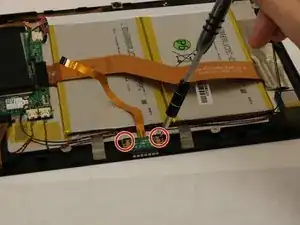

Удалите два винта по 4 мм с помощью отвертки типу Phillips #2.

Шаг 7

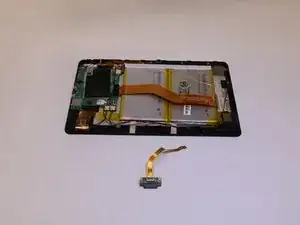

Снимите разъем, поднимая его вверх.

ЗаключениеПеревод руководства с ifixit.com
