Замена батареи Insignia Flex 10.1 NS-P10A6100

Перед началом убедитесь, что планшет выключен и не подключён к источнику питания, чтобы избежать травм.

Кнопка регулировки громкости и кнопка питания, расположенные на верхнем торце рядом с камерой, не являются единым целым и освободятся от корпуса при снятии передней панели с задней крышки. Их легко вернуть на место при сборке планшета.

Разместите планшет так, чтобы верхний торец с камерой был направлен вниз.

Вставьте пластиковый инструмент для вскрытия между передней панелью и задней крышкой в верхнем левом углу планшета.

Проведите пластиковым инструментом вдоль края планшета между передней панелью и задней крышкой.

Повторите эту процедуру для двух более коротких торцов планшета, оставив верхний торец у камеры всё ещё защёлкнутым.

Сделав откидывающее движение вдоль верхнего торца планшета, аккуратно отделите переднюю панель от задней крышки.

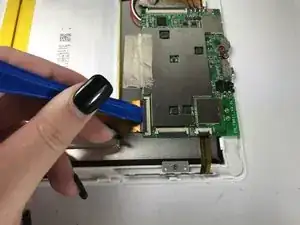

Используя пластиковый инструмент для вскрытия, поднимите чёрный фиксирующий язычок, который удерживает ленточный разъём ZIF (нулевое усилие вставки) батареи на плате.

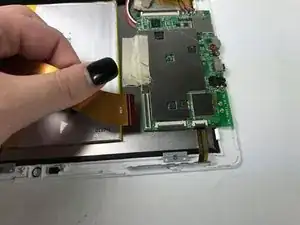

Вытяните ленточный разъём ZIF из-под чёрного фиксирующего язычка.

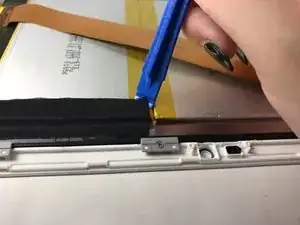

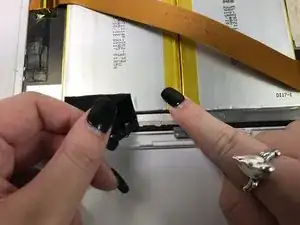

С помощью пластикового инструмента для вскрытия удалите чёрную ленту, которая прикрепляет батарею к передней панели.

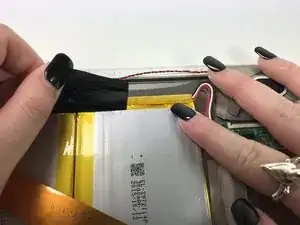

Повторите эту операцию для чёрной ленты, фиксирующей другую сторону батареи к передней панели.

При пайке могут выделяться пары, которые опасны для дыхания, и материалы могут быть горячими.

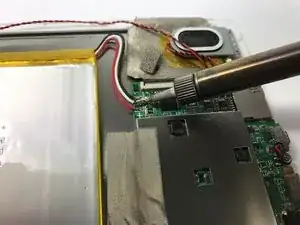

Отпаять три контакта, соединяющие красный, чёрный и белый провода батареи с материнской платой.

Полное руководство с пошаговыми инструкциями по пайке и выпайке можно найти здесь.

Вставьте пластиковый инструмент для вскрытия между батареей и передней панелью в средней части аккумуляторного блока.

Будьте осторожны, не сгибайте сильно батарею и не прокалывайте её, так как она может протечь и выделить потенциально опасные химические вещества. Редактирование: БАТАРЕЯ МОЖЕТ ВЗОРВАТЬСЯ ПОСЛЕ УТЕЧКИ ПАРОВ. ПРИ КОНТАКТЕ С ВОДОЙ ИЗНУТРИ БАТАРЕИ ОНА ЗАГОРИТСЯ ЦВЕТНЫМ ПЛАМЕНЕМ. ДА, ЦВЕТНЫМ ПЛАМЕНЕМ. ЭТО ХОРОШИЙ ЭКСПЕРИМЕНТ, НО ТОЛЬКО ПОД ВЗРОСЛЫМ НАГЛЯДОМ И С МЕРАМИ БЕЗОПАСНОСТИ

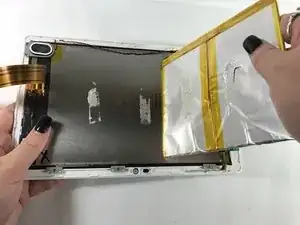

С помощью пластикового инструмента для вскрытия отодвиньте батарею от передней панели до тех пор, пока не появится место, чтобы отклеить её вручную.

Батарея приклеена к передней панели с помощью клейкой ленты, поэтому не бойтесь приложить небольшое усилие при её извлечении.
