Замена разъёма для наушников Microsoft Surface Pro 3

Перед началом разрядите аккумулятор Surface до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном повреждении во время ремонта.

Дисплей сильно приклеен к корпусу устройства.

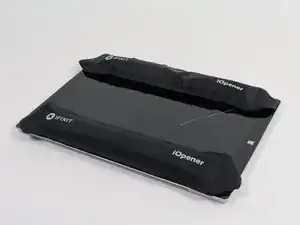

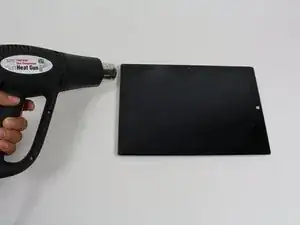

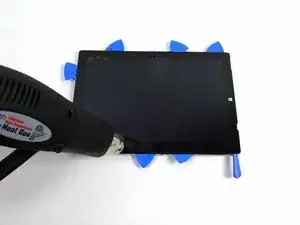

Чтобы снять дисплей, сначала размягчите клей, применив нагрев. Можно использовать нагревательный коврик, промышленный фен или iOpener. В крайнем случае подойдёт и обычный фен для волос.

Будьте осторожны при использовании промышленного фена: чрезмерный нагрев может необратимо повредить дисплей и/или аккумулятор.

Равномерно и постепенно прогрейте периметр дисплея до состояния, когда его будет нельзя держать рукой, и удерживайте такую температуру в течение нескольких минут.

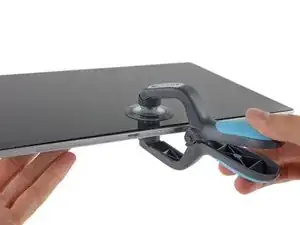

Используйте присоску или iSclack, чтобы приподнять стекло и создать небольшой зазор между стеклом и металлической рамкой.

Если дисплей сильно треснул, присоска может не держаться. Поможет предварительное покрытие дисплея слоем упаковочной ленты. В качестве альтернативы можно приклеить присоску суперклеем к дисплею.

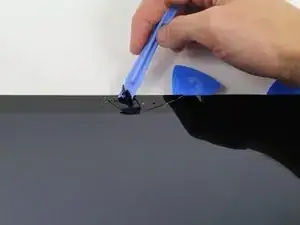

Осторожно вставьте плоскую лопатку для вскрытия в зазор между экраном и корпусом, чтобы разрезать клей.

Проведите лопаткой вокруг боковых и нижней частей дисплея, чтобы отрезать клей. При необходимости подогрейте ещё.

Работайте аккуратно — стекло тонкое и легко трескается при чрезмерном усилии.

Wi‑Fi‑антенны приклеены под рамкой экрана вдоль верхнего края (по обе стороны от камеры) и легко повреждаются. Проявляйте особую осторожность при отделении верхнего края и при необходимости нагрейте сильнее.

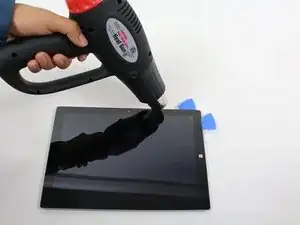

Продолжайте прогревать участки экрана промышленным феном.

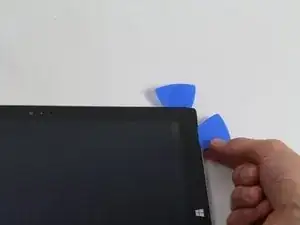

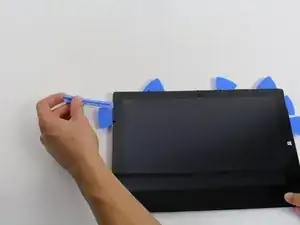

Двигаясь по периметру экрана феном, используйте пластиковую лопатку и набор лезвий для вскрытия, чтобы отжать экран от корпуса.

Экран чрезвычайно тонкий и очень легко ломается. Будьте осторожны при работе с разбитым стеклом.

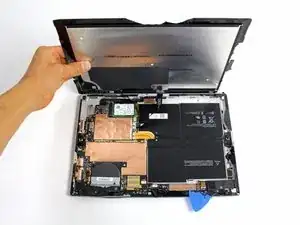

Осторожно приподнимите экран так, чтобы не порвать провода.

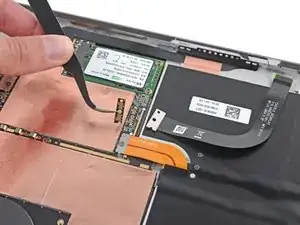

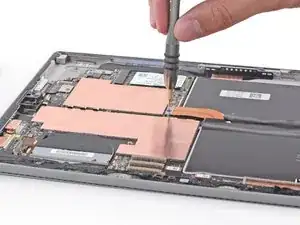

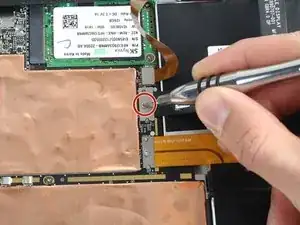

Удалите винт Torx T3 длиной 3 мм, фиксирующий разъём аккумулятора, и отсоедините разъём аккумулятора.

Осторожно, не потеряйте маленький прямоугольный мостовой разъём, который лежит под ним.

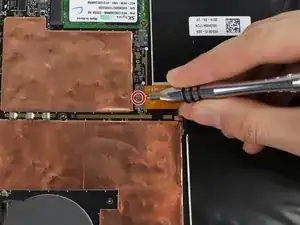

Удалите единственный винт Torx T3 длиной 4 мм, фиксирующий шлейф дисплея.

Поднимите разъём, чтобы отсоединить кабель.

Осторожно, не потеряйте маленький прямоугольный мостовой разъём, который лежит под ним.

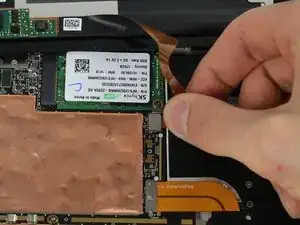

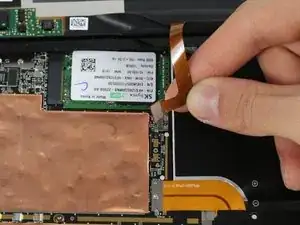

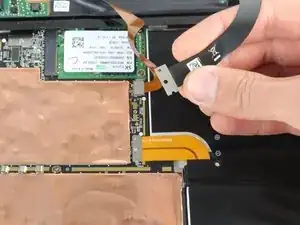

Возьмитесь за оранжевый шлейф, подключённый к серебристому разъёму.

Осторожно приподнимите оранжевый шлейф до тех пор, пока разъём не отщёлкнет.

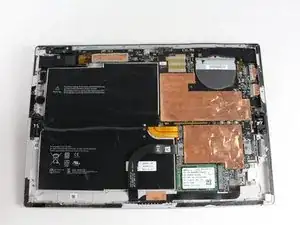

Экран теперь полностью отсоединён.

Запасной дисплей может не включать все детали, необходимые для установки. Сохраните все части с оригинального дисплея и при необходимости перенесите их на новый дисплей.

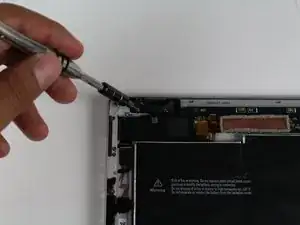

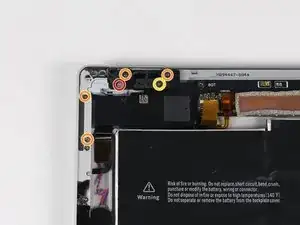

Удалите единственный винт Torx T5 длиной 4 мм.

Удалите четыре винта Torx T3 длиной 4 мм.

Удалите единственный винт Torx T3 длиной 7 мм.

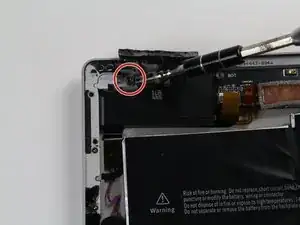

Снимите гайку с помощью отвёртки‑насадки для гаек 4 мм.

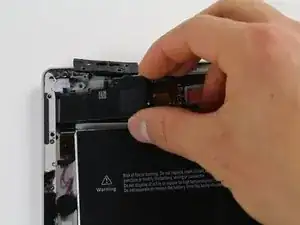

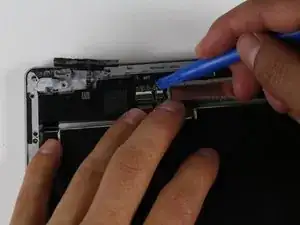

Используйте пластиковые инструменты для вскрытия, чтобы снять чёрную деталь.

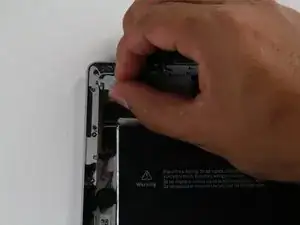

Осторожно извлеките серый разъём для наушников.

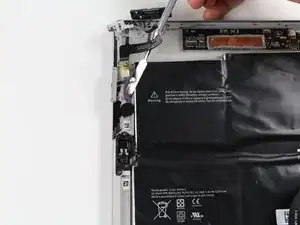

Используйте металлическую лопатку, чтобы снять чёрный ленточный провод с устройства.

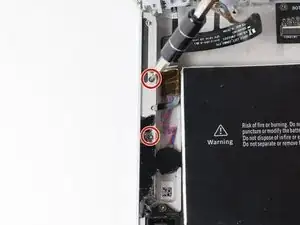

Удалите два винта Torx T3 длиной 4 мм.

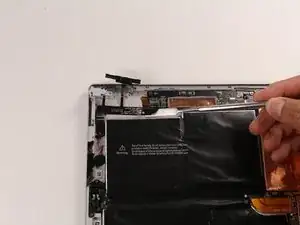

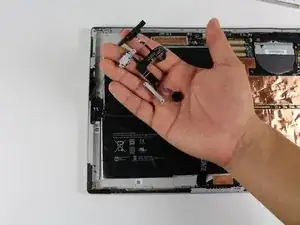

Завершите снятие разъёма для наушников, используя металлическую лопатку.
