Замена материнской платы Microsoft Surface Pro 2

Чтобы избежать электрического шока, отключите и выключите ваш Surface Pro 2 перед продолжением.

Избегайте контакта с кожей или глазами с нагревательной подушкой или термовентилятором, так как это может причинить вред здоровью.

Используя нагревательную подушку или термовентилятор, нагрейте края экрана, чтобы размягчить клей. Эта область простирается примерно на 2,5 см от края устройства.

Клей находится под более темной рамкой дисплея устройства.

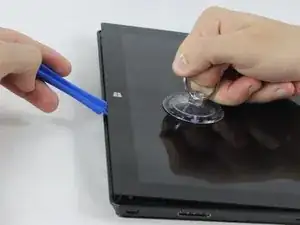

Используя пластиковый инструмент для открытия и присоску для дополнительного рычага, осторожно вставьте один край инструмента под угол экрана.

Если инструмент не легко входит под экран, вернитесь к нагреву перед продолжением.

Медленно двигайте инструмент вокруг всего края экрана.

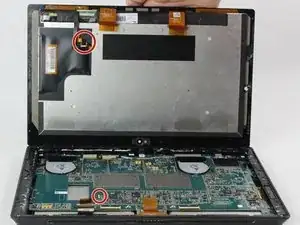

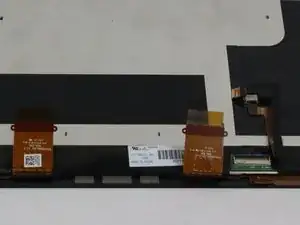

Отсоедините оранжевые кабели, соединяющие экран с материнской платой, потянув за маленькие вкладки. Используя нейлоновую лопатку, освободите эти кабели.

Обратите внимание на третий маленький разъем, который обозначен красным.

Дайте клею остыть перед тем, как он снова коснется любой другой поверхности.

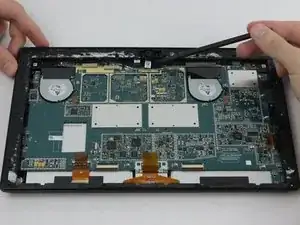

Убедитесь, что фронтальная камера полностью отключена, а затем снимите пластиковую опору.

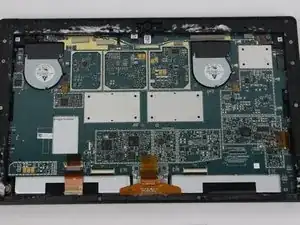

Удалите 22 винта на рамке.

Снимите левую и правую опоры; слева 16 винтов, а справа 15 винтов.

Различные винты Torx, которые используются, это T3, T4 и T5.

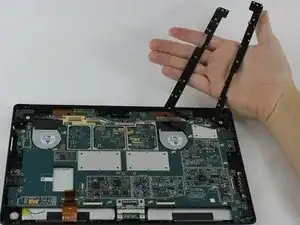

После удаления опор отложите их в сторону.

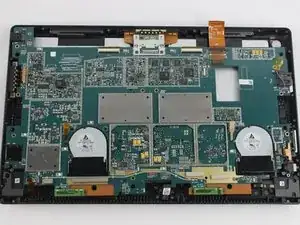

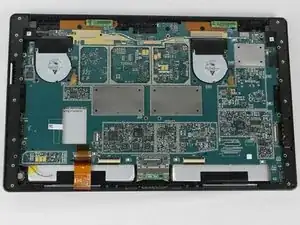

На материнской плате также есть винты.

Удалите 25 винтов различных размеров, которые крепят материнскую плату к задней панели.

Посмотрите прикрепленное фото с диаграммой винтов, чтобы помочь отслеживать ваши винты.

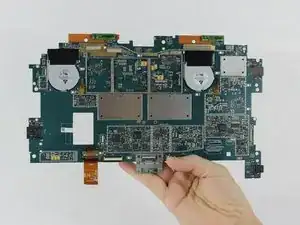

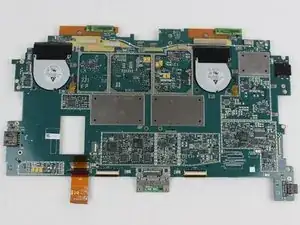

Вы теперь полностью удалили материнскую плату, и она должна выглядеть как на показанных фотографиях.

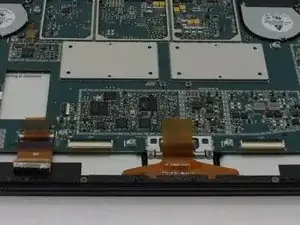

Будьте осторожны со всеми соединениями кабелей на материнской плате.
