Замена экрана Insignia Flex 10.1 NS-P16AT10

Убедитесь, что устройство выключено и не подключено к источникам питания, чтобы избежать травм

Используйте пластиковый инструмент для вскрытия, чтобы отделить заднюю панель от переднего корпуса.

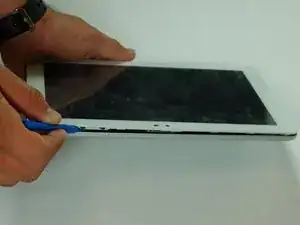

Вставьте пластиковый инструмент для вскрытия между передним корпусом и задней панелью. Подденьте передний корпус от задней панели движением рычага.

Проведите инструментом по периметру устройства, пока передняя и задняя панели не отделятся друг от друга.

Кнопки регулировки громкости и питания освободятся от корпуса, когда передняя и задняя панели разделятся. Не беспокойтесь. Эти детали легко вернуть на место при сборке планшета.

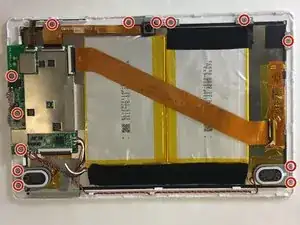

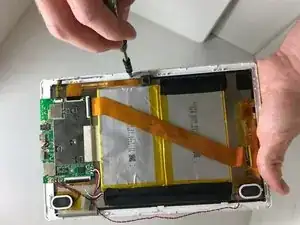

Используйте крестовую отвертку Phillips #00, чтобы выкрутить тринадцать винтов.

Используйте пинцет, чтобы снять серые элементы, расположенные вокруг динамиков, и четыре винта, которые были удалены на предыдущем шаге.

Всего должно быть шесть серых элементов.

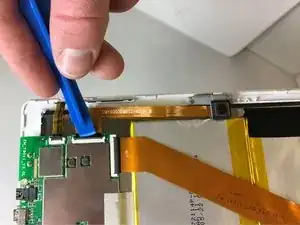

Используйте пластиковый инструмент для вскрытия, чтобы поднять защёлку ленточного разъёма, соединяющего камеру с материнской платой.

Аккуратно поднимите объектив камеры от переднего корпуса.

Используйте пластиковый инструмент для вскрытия, чтобы перевернуть защёлку ленточного разъёма и освободить ленточный кабель от материнской платы.

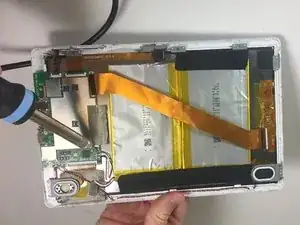

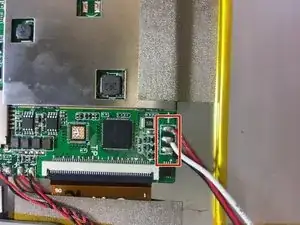

Освободите аккумулятор от материнской платы, распаяв по одному красный, белый и чёрный провода.

Инструкции по пайке смотрите в этом руководстве.

Сразу же уберите паяльник, как только провод освободится. Слишком высокая температура может повредить материнскую плату.

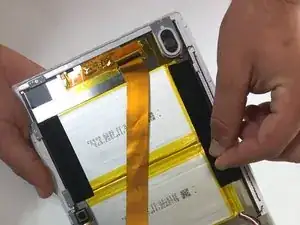

Отклейте чёрную ленту, прикреплённую к аккумулятору и переднему корпусу.

Используйте пластиковый инструмент для вскрытия или лопатку, чтобы вынуть аккумулятор из переднего корпуса.

Вставьте пластиковый инструмент между аккумулятором и передним корпусом. Проведите инструментом по периметру аккумулятора, пока он не освободится.

Не сгибайте и не прокалывайте аккумулятор — он может протечь.

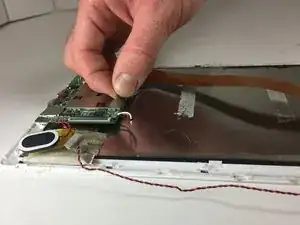

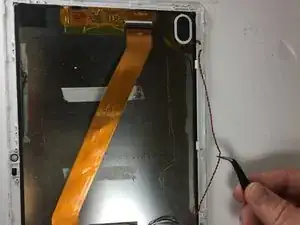

Используйте пинцет, чтобы освободить скрученные красный и чёрный провода из трёх зажимов на переднем корпусе.

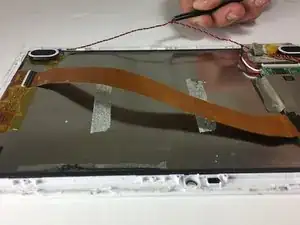

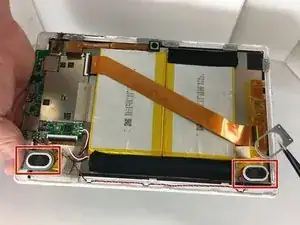

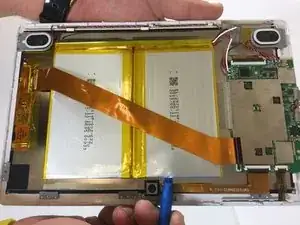

Снимите динамики с планшета, аккуратно отрывая жёлтую ленту от переднего корпуса.

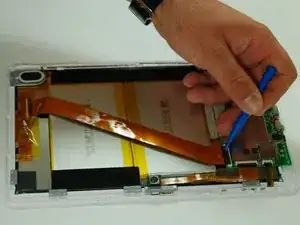

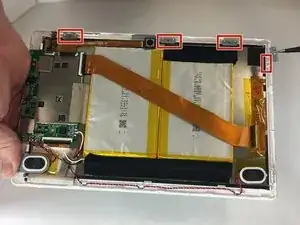

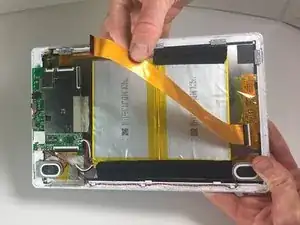

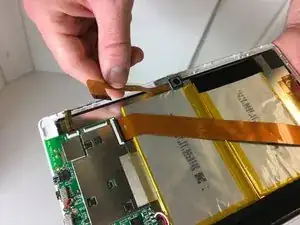

Используйте пластиковый инструмент для вскрытия, чтобы поднять защёлки ленточных разъёмов, соединяющих сенсорный дигитайзер с материнской платой.

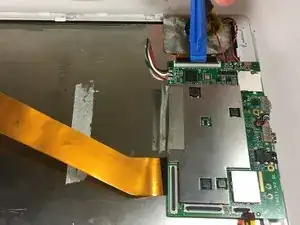

Аккуратно поднимите серую сетчатую ленту, которая фиксирует материнскую плату к переднему корпусу.

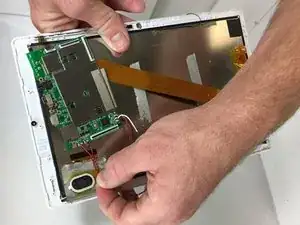

Поднимите материнскую плату от переднего корпуса.

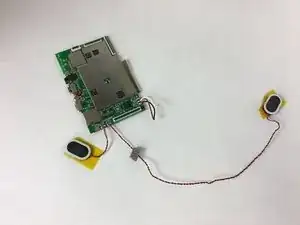

Динамики напрямую подключены к материнской плате и поднимутся вместе с ней.

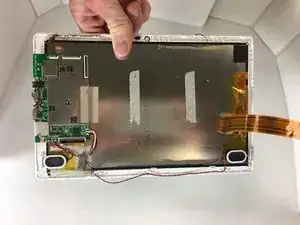

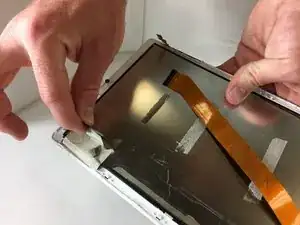

Отклейте серую сетчатую ленту, которая удерживает ленточный кабель сенсорного дигитайзера к переднему корпусу.

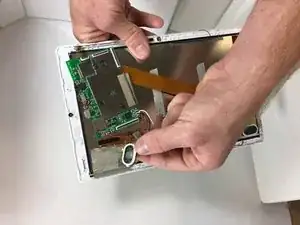

Используйте пластиковый инструмент для вскрытия, чтобы отделить передний корпус от ЖК-экрана.

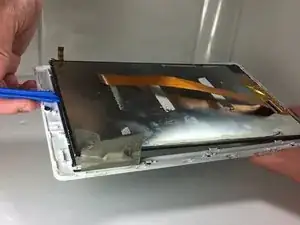

Вставьте пластиковый инструмент между передним корпусом и задним ЖК-экраном. Подденьте ЖК-экран от переднего корпуса движением рычага.

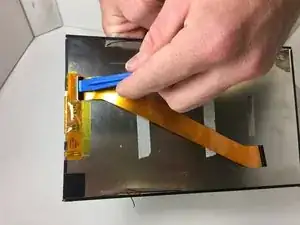

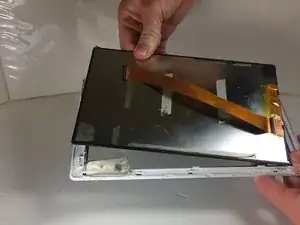

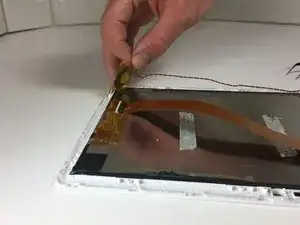

Используйте пластиковый инструмент для вскрытия, чтобы поднять последний ленточный разъём на экране.

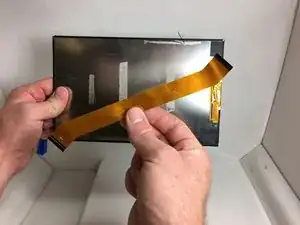

Освободите ленточный кабель от ЖК-экрана.

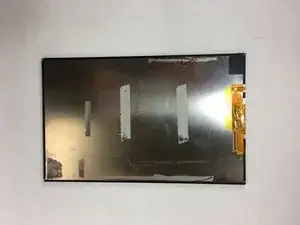

Экран теперь освобождён и готов к замене.
