Замена материнской платы Infinity v2 10.1

Немного приподнимите один угол устройства, используя ноготь, чтобы отделить экран от задней крышки.

Используйте инструмент для вскрытия, чтобы аккуратно отделить заднюю крышку от планшета. Начните с вставки инструмента туда, где вы образовали зазор ногтем, и обойдите все четыре стороны устройства.

При освобождении каждой защёлки будет слышен лёгкий щелчок.

Когда крышка полностью освободится, осторожно поднимите её и положите лицевой стороной вверх на рабочую поверхность, следя за тем, чтобы не повредить провода динамиков, соединяющие обе половины.

Извлеките динамики из корпуса, осторожно приподнимая их и вынимая из посадочных мест.

Подденьте каждую сторону аккумулятора лопаткой.

Клейкая основа может быть слишком прочной для ручного удаления, поэтому можно применить нагрев с помощью iOpener. Это равномерно разогреет клей и облегчит отрыв аккумулятора. Не кладите iOpener прямо на аккумулятор; всегда применяйте тепло с обратной стороны устройства.

Можно использовать фен на холодном режиме. Держите фен в движении и на расстоянии не менее 6 дюймов от аккумулятора, чтобы предотвратить опасное вздутие аккумулятора из-за избыточного нагрева.

Отпаять красный и чёрный провода, соединяющие аккумулятор с материнской платой.

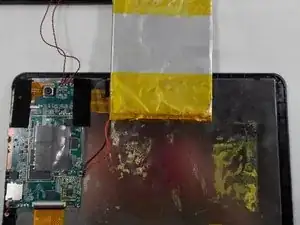

После того как припой расплавится, используйте пинцет, чтобы удалить оба провода с материнской платы.

Припой и паяльник будут чрезвычайно горячими. Используйте пинцет, чтобы захватить провод и избежать ожогов при случайном контакте с паяльником.

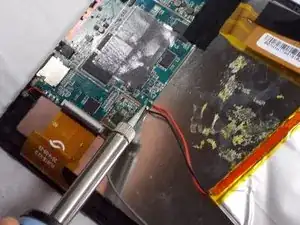

Включите паяльник и дайте ему нагреться. Когда он разогреется, приложите жалом паяльника к обоим контактам припоя, которые крепят провода к материнской плате, пока припой не расплавится.

После расплавления припоя используйте пинцет, чтобы снять провода с материнской платы.

Припой и паяльник будут чрезвычайно горячими. Вы можете использовать пинцет, чтобы захватить провод и избежать ожогов при случайном контакте с паяльником.

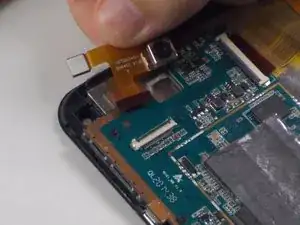

Поднимите чёрный разъём, удерживающий ленточный кабель, большим пальцем или инструментом для вскрытия.

Снимите камеру, аккуратно поднимая её и вытягивая из разъёма.

Избегайте прикосновений к объективу любой камеры.

Извлеките камеру, поддев чёрный разъём, удерживающий ленточный кабель, большим пальцем или инструментом для вскрытия.

Снимите камеру, аккуратно поднимая её и вытягивая из разъёма. Избегайте прикосновений к объективу любой камеры.

Поднимите чёрные разъёмы каждого ленточного кабеля пальцем. Снимите оба ленточных кабеля, которые соединяют два экрана с материнской платой, вытащив их из разъёмов.

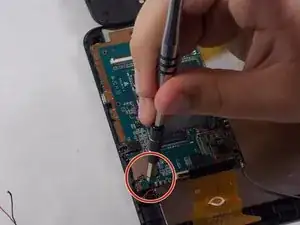

Удалите три винта JIS #0, которые крепят материнскую плату к экрану.

Снимите материнскую плату, просто подняв её с ЖК-дисплея.
