Замена переключателя модели Craftsman 315.10721
Переключатель является важной частью модели Craftsman 315.10721. Даже если мотор и внутренняя аппаратура работают, если переключатель сломан, пила не заработает.
Шаг 1

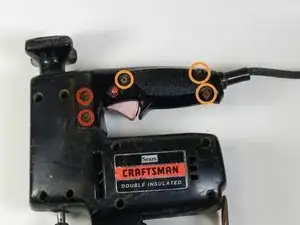

Удалите два винта с крестообразной головкой 1" с помощью отвертки с крестообразным наконечником #1.
Удалите три винта с крестообразной головкой 1/2" с помощью отвертки с крестообразным наконечником #1.
После удаления пяти винтов поднимите крышку ручки пилы.
Шаг 2

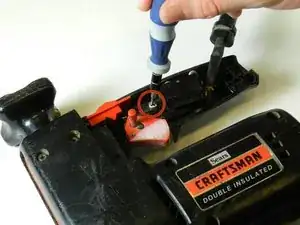

С помощью отвертки с крестообразным наконечником #1 удалите серебристый винт 1/2", который фиксирует переключатель.
Шаг 3
С помощью отвертки с крестообразным наконечником #00 или отвертки малого диаметра аккуратно вставьте её в контакты. Когда отвертка будет вставлена в контакт, она освободит провод.
Контакты — это места подключения черных и белых проводов от переключателя.
Освободите оба комплекта черных и белых проводов и аккуратно вытяните их из контактов.
Для установки нового переключателя вставьте провода нового шнура так же, как они были удалены.
Заключение
Чтобы собрать устройство снова, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
