Замена задней камеры Samsung Galaxy Note 10.1

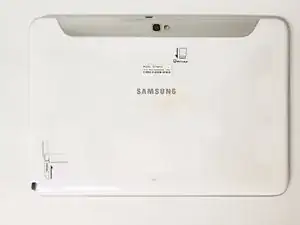

Это задняя сторона устройства — с неё вы начнёте разбирать планшет.

Сначала необходимо снять серебристую деталь, закрывающую камеру, прежде чем снимать большую заднюю панель.

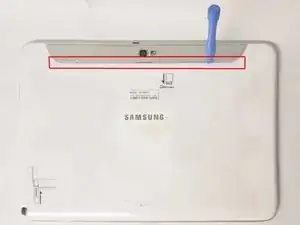

Используйте пластиковые инструменты для вскрытия, чтобы поддеть по контуру обозначенной рамки.

Поднимите серебристую деталь, чтобы открыть доступ к остальной части задней крышки.

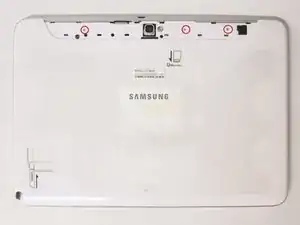

Отвинтите три винта, указанные красными кругами, крестообразной отвёрткой Philips #00.

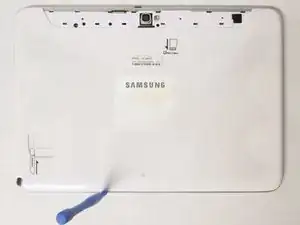

Используя пластиковые инструменты для вскрытия, подденьте снизу устройства, затем пройдитесь по бокам крышки к верхней части.

Снимите заднюю крышку.

На этом этапе используйте антистатические перчатки или НИКОГДА не разбирайте устройство на ковре.

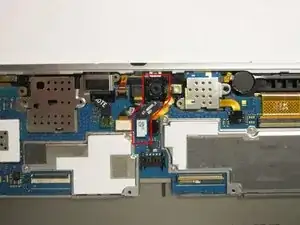

Начните с подъёма белого разъёма, чтобы извлечь деталь, обозначенную красным многоугольником.

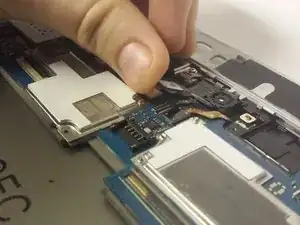

Осторожно подденьте вокруг блока камеры, чтобы вынуть её из посадочного места.

Это ваша камера. Замените её на новый компонент.
