Замена разъема для наушников Samsung Galaxy Note Pro 12.2
Если у вас возникли проблемы с использованием наушников, возможно, вам нужно заменить разъем для наушников. В этом руководстве показано, как безопасно заменить разъем для наушников в вашем устройстве.
Шаг 1
Убедитесь, что ваше устройство выключено перед началом ремонта.

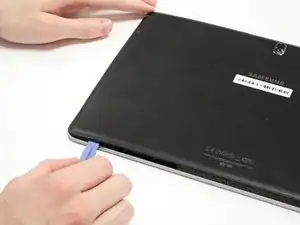

Осторожно снимите заднюю крышку с помощью синего инструмента для открытия.
Лучше начинать с одного угла и медленно двигаться вокруг устройства.
Шаг 2

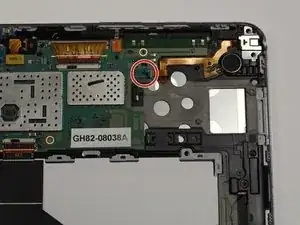

Удалите два винта Phillips #00 длиной 3 мм, удерживающих белую крышку над разъемом для наушников.
Шаг 3

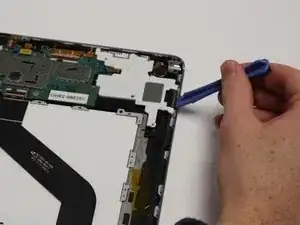

Снимите белую крышку над разъемом для наушников с помощью пластикового инструмента, нажав на черный разъем.
Шаг 4

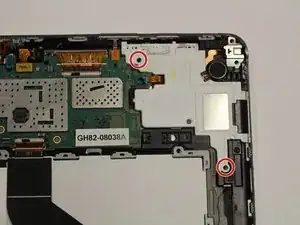

Удалите два винта Phillips #00 длиной 3 мм, удерживающих серебряную крышку.
Серебряная крышка прикреплена ко всему разъему для наушников; не пытайтесь оторвать ее отдельно.
Шаг 5

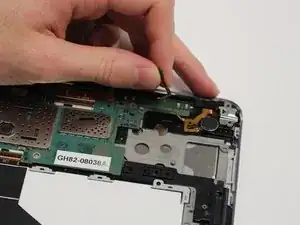

Приподнимите зеленый разъем, осторожно потянув вверх.
Шаг 6

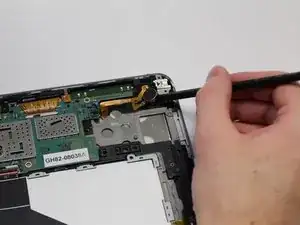

Поднимите круглый усилитель с помощью лопатки, чтобы освободить его от устройства.
Шаг 7

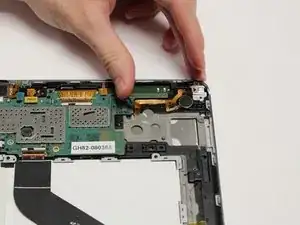

Удалите весь разъем для наушников, осторожно потянув вверх за медный элемент.
Этот компонент крайне хрупок.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
