Замена разъема для наушников 3.5 мм на Samsung Galaxy Note 10.1
Если ваши наушники не работают должным образом при подключении к Samsung Galaxy Note 10, это руководство поможет вам решить эту проблему. Перед началом работы ознакомьтесь с возможностью приобретения набора инструментов на сайте iFixit, именно там вы найдете инструменты, упомянутые в этом руководстве. Как и с любым электронным устройством, обязательно надевайте антистатические перчатки при выполнении ремонта устройства.
Шаг 1

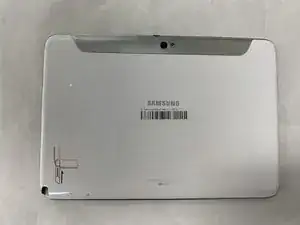

Это задняя часть устройства, с которой вы начнете разборку.
Сначала необходимо снять серебристую деталь, которая закрывает камеру, прежде чем удалять более крупную заднюю часть.

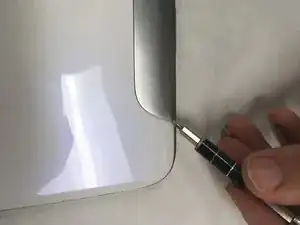

Используйте металлическую лопатку, чтобы приподнять угол серебристой детали.

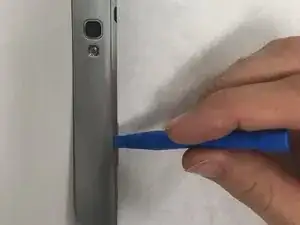

Используйте пластиковые открывающие инструменты, чтобы поддеть вдоль краев серебристой детали.
Приподнимите серебристую деталь, чтобы открыть остальную часть задней крышки.
Шаг 2
Удалите три винта 5 мм, обозначенные красными кругами, с помощью отвертки Phillips #00.

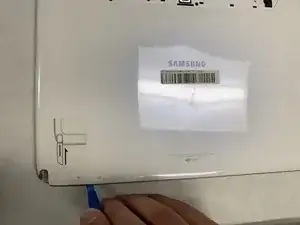

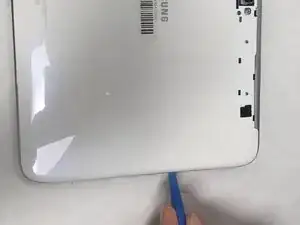

Используя пластиковые открывающие инструменты, подденьте вдоль нижней части устройства, переходя к бокам крышки и вверх.
Снимите заднюю крышку.
На этом этапе используйте антистатические перчатки или НЕ разбирайте на ковре.
Шаг 3

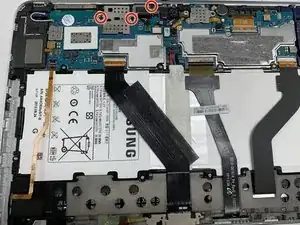

Удалите три винта 2 мм, обозначенные красными кругами, с помощью отвертки Phillips #00.

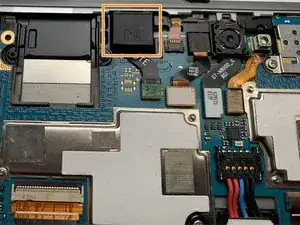

Начиная с черного разъема материнской платы, удалите модуль, указанный оранжевым прямоугольником на втором изображении.

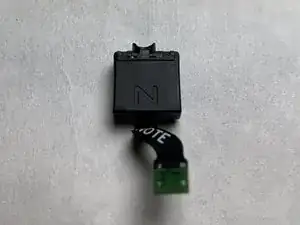

Замените разъем aux 3.5 мм на аналогичную модель.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
