Замена разъема зарядки Samsung Galaxy Note 10.1
Если ваш разъем зарядки не работает должным образом при подключении Samsung Galaxy Note 10, это руководство поможет вам решить эту проблему. Как и с любым электронным устройством, обязательно надевайте антистатические перчатки во время ремонта устройства.
Шаг 1

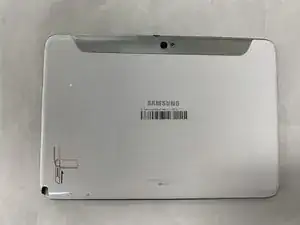

Это задняя часть устройства, с которой вы начнете разборку.
Необходимо сначала снять серебристую деталь, прикрывающую камеру, прежде чем снимать большую заднюю панель.
Используйте металлическую лопатку, чтобы приподнять угол серебристой детали.
Используйте пластиковые инструменты для открытия, чтобы поддеть края серебристой детали.
Поднимите серебристую деталь, чтобы открыть остальную часть задней крышки.
Шаг 2

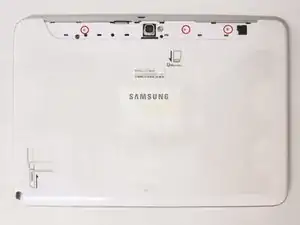

Удалите три винта по 5 мм, выделенные красными кружками, с помощью отвертки Philips #00.

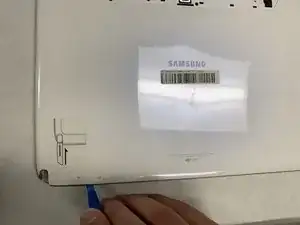

Используя пластиковые инструменты для открытия, подденьте по низу устройства, двигаясь к бокам и вверх.
Снимите заднюю крышку.
На этом этапе используйте антистатические перчатки или НЕ разбирайте на ковре.
Шаг 3
Удалите три винта по 2 мм, выделенные красными кружками, с помощью отвертки Philips #00.

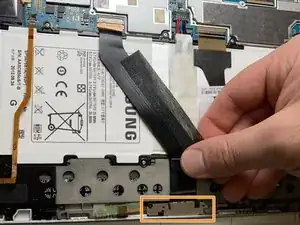

Аккуратно извлеките разъем зарядки, указанный оранжевым прямоугольником на втором изображении.
Отключите черный разъем материнской платы, как показано на третьем изображении.
Замените разъем зарядки на аналогичную модель.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
