Замена динамика Samsung Galaxy Note 10.1

Это задняя часть устройства — с неё начнётся разборка.

Необходимо сначала снять серебристую накладку, закрывающую камеру, прежде чем снимать большую заднюю крышку.

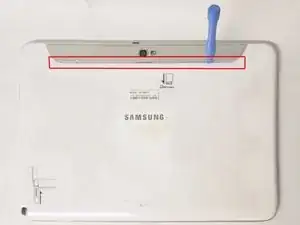

Используйте пластиковые монтажные инструменты, чтобы поддеть по контуру отмеченного прямоугольника.

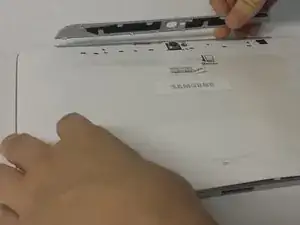

Поднимите серебристую накладку, чтобы открыть остальную часть задней крышки.

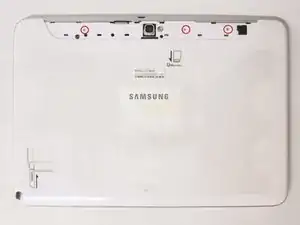

Отвинтите три винта 5 мм, отмеченные красными кругами, крестовой отвёрткой Phillips #00.

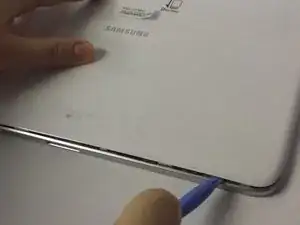

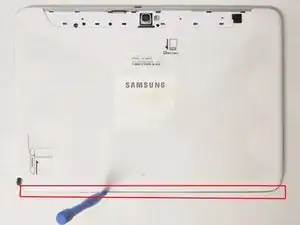

С помощью пластиковых монтажных инструментов подденьте нижнюю часть устройства, затем двигайтесь к бокам крышки и к верхней части.

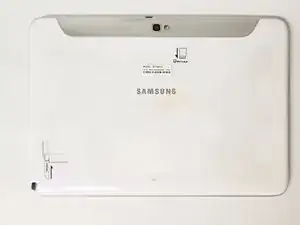

Снимите заднюю крышку.

На этом этапе используйте антистатические перчатки или НЕ разбирайте устройство на ковре.

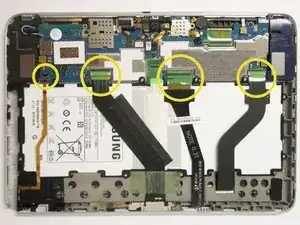

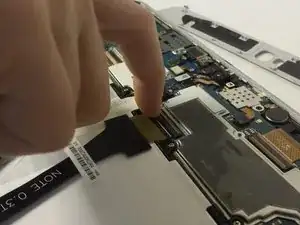

Осторожно отсоедините все шлейфы, проходящие над аккумулятором, в местах, отмеченных жёлтыми кругами.

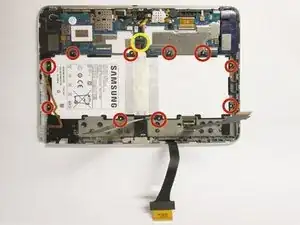

Отвинтите все винты 3 мм, отмеченные красным кругом, крестовой отвёрткой Phillips #00.

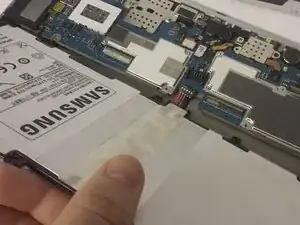

Отсоедините аккумулятор в месте, отмеченном жёлтым кругом.

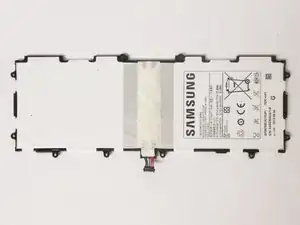

Теперь можно вынуть аккумулятор.

По первому фото:

Снимите все компоненты, отмеченные жёлтыми кругами.

Отвинтите все винты 2 и 3 мм, отмеченные красными кругами, крестовой отвёрткой Phillips #00.

По второму фото:

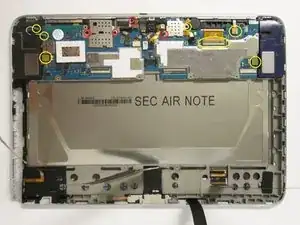

Начиная с разъёмов на материнской плате, снимите все компоненты, отмеченные красным.

Пожалуйста, помещайте все снятые после этого компоненты в антистатичное место или в антистатические пакеты.

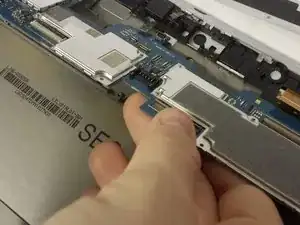

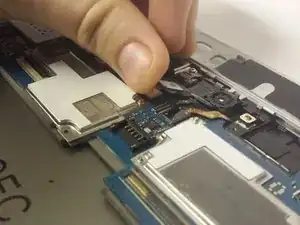

Обратите внимание, что можно снять только шлейф, подключённый к разъёму для наушников, и прикрывающую его металлическую накладку слева. Не пытайтесь снимать всю деталь целиком на данном этапе.

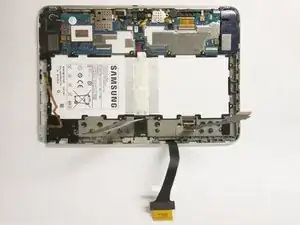

После того как вы удалите все компоненты, подключённые к материнской плате, аккуратно поднимите участок вокруг зелёной рамки и извлеките материнскую плату.

Поместите материнскую плату в антистатичное место или в антистатические пакеты.

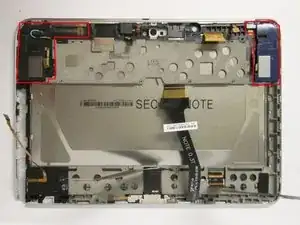

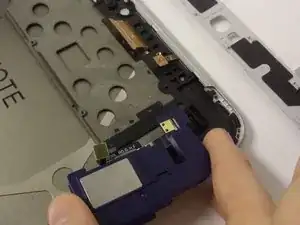

Нажмите на места, обведённые красным, чтобы извлечь модули громкоговорителей.

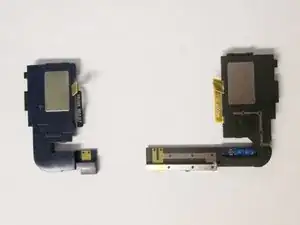

Это ваши модули громкоговорителей — замените их новыми деталями.
