Замена USB-порта Samsung Galaxy Note 8.0
Микро-USB-разъём используется для подключения зарядного устройства. Со временем он может повредиться или износиться. Это может привести к тому, что планшет будет плохо распознавать зарядное устройство, из-за чего устройство может испытывать трудности с зарядкой. В этом случае микро-USB-разъём необходимо заменить. В этом руководстве показано, как выполнить замену.
Шаг 1
Извлеките стилус Samsung S-Pen.
Извлеките карту памяти micro SD.
Шаг 2
Используя пластиковый инструмент для вскрытия, начните с места, где находился S-Pen, и осторожно подденьте угол.
Шаг 3
Продвигайтесь по периметру устройства, аккуратно поддевая и сдвигая пластиковый инструмент для вскрытия.
Клипсы расположены примерно через каждые 2 см. При снятии задней крышки вы должны слышать, как клипсы отщёлкиваются от планшета.
Шаг 4
Удалите восемь винтов Phillips №00 длиной 3 мм, удерживающих аккумулятор на месте.
Шаг 5
Поднимите верхний левый угол аккумулятора за чёрную язычок.
Шаг 6
Осторожно захватите и приподнимите белый разъём, расположенный в нижнем правом углу аккумулятора. Он соединён с аккумулятором двумя синими и двумя красными проводами.
Не дергайте разъём за провода. Если разъём не отсоединяется легко, подведите пластиковый инструмент для вскрытия между белым разъёмом и платой, чтобы отвести разъём от платы.
Шаг 7

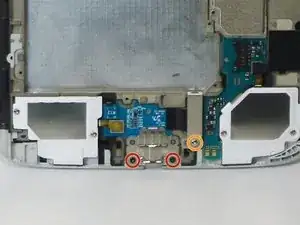

Снимите два винта Phillips длиной 4,5 мм с микро-USB-порта, используя отвертку Phillips №00.
Снимите серебристый винт Phillips длиной 3 мм из серебряной металлической планки с помощью отвертки Phillips №00. Эта планка закрывает соединение с материнской платой и будет удалена на следующем этапе.
Шаг 8

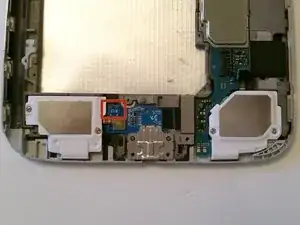

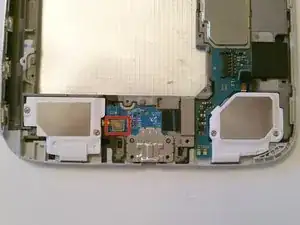

Осторожно приподнимите золотой разъём на левой стороне платы.
Шаг 9

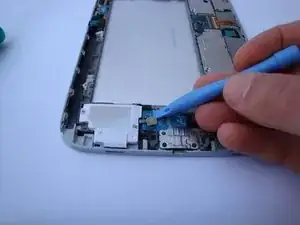

Осторожно приподнимите бирюзовый разъём на левой стороне платы.
Шаг 10

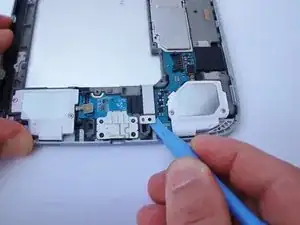

Осторожно подденьте серебряную пластину и снимите её.
Шаг 11

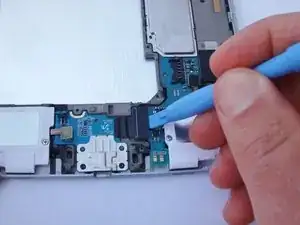

Осторожно приподнимите большой чёрный разъём на правой стороне компонента. Это разъём, который находился под серебряной пластиной, снятой на предыдущем шаге.
Шаг 12
Извлеките микро-USB-порт из его посадочного места.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
