Замена аудиопорта (разъёма для наушников) Samsung Galaxy Note 8.0
Аудиопорт — это разъём, к которому подключаются наушники для воспроизведения звука с планшета через наушники. Со временем разъём для наушников или его контакты могут износиться или повредиться, что приведёт к тому, что наушники будут воспроизводить звук некорректно. В таком случае разъём необходимо заменить — в этом руководстве показано, как это сделать.
Шаг 1
Извлеките стилус Samsung S-Pen.
Извлеките карту памяти microSD.
Шаг 2
Используя пластиковый инструмент для вскрытия, начните в месте, где находился S-Pen, и аккуратно приподнимите угол.
Шаг 3
Продвигайтесь по периметру устройства, аккуратно поддевая и сдвигая пластиковый инструмент для вскрытия.
Защёлки расположены примерно через каждые 2 см. При снятии задней крышки вы должны услышать, как защёлки отсоединяются от корпуса планшета.
Шаг 4
Выверните 8 винтов Phillips #00 длиной 3 мм, удерживающих аккумулятор на месте.
Шаг 5
Поднимите верхний левый угол аккумулятора за чёрную язычок.
Шаг 6
Аккуратно захватите и приподнимите белый разъём, расположенный в нижнем правом углу аккумулятора. Он соединён с аккумулятором двумя синими и двумя красными проводами.
Не тяните разъём за провода. Если он не отсоединяется легко, подденьте пластиковым инструментом между белым разъёмом и платой, чтобы оторвать разъём от платы.
Шаг 7

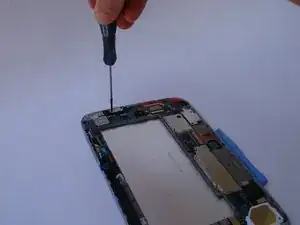

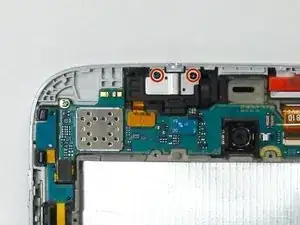

Снимите два чёрных винта с крестообразной головкой длиной 4.5 мм, используя отвёртку #00 Phillips.
Шаг 8

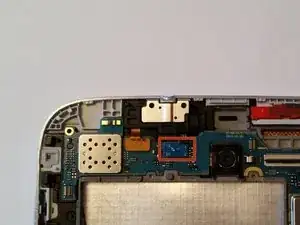

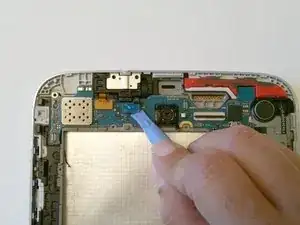

Аккуратно отожмите бирюзовый разъём.
Не тяните разъём. Если он не отсоединяется легко, используйте пластиковый инструмент между разъёмом и платой, чтобы поднять разъём с платы.
Шаг 9

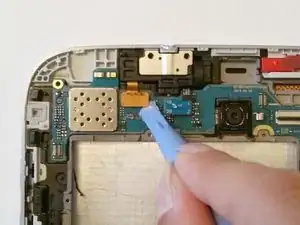

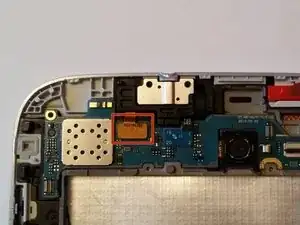

Аккуратно отожмите золотистый разъём.
Не тяните разъём. Если он не отсоединяется легко, используйте пластиковый инструмент между разъёмом и платой, чтобы поднять разъём с платы.
Шаг 10
Извлеките разъём для наушников из его посадочного места.
Если трудно, подденьте пластиковым инструментом.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
