Замена кнопок питания и регулировки громкости Samsung Galaxy Note 8.0

Извлеките стилус Samsung S‑Pen.

Извлеките карту памяти micro SD.

С помощью пластикового инструмента для открытия начните в месте, где находился S‑pen, и осторожно подденьте угол.

Продолжайте обходить устройство по периметру, аккуратно поддевая и продвигая пластиковый инструмент для открытия.

Защёлки расположены примерно через каждые 2 см. При снятии задней крышки вы должны слышать, как защёлки отсоединяются от планшета.

Удалите 8 винтов Phillips #00 длиной 3 мм, удерживающих аккумулятор на месте.

Поднимите верхний левый угол аккумулятора за чёрную вкладку.

Осторожно захватите и поднимите белый разъём, расположенный в правом нижнем углу аккумулятора. Он соединён с аккумулятором двумя синими и двумя красными проводами.

Не тяните разъём за провода. Если разъём не отсоединяется легко, подденьте пластиковой лопаткой между белым разъёмом и платой, чтобы отвести разъём от платы.

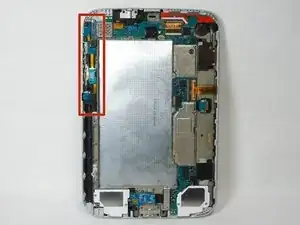

Кнопки громкости и питания объединены на общей планке, поэтому вы заменяете обе одновременно.

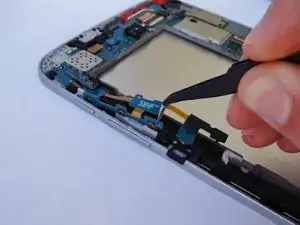

Отсоедините чёрный разъём, поддев краем пластиковой лопатки и потянув вверх. Это соединение присоединяет кабель питания/громкости к материнской плате.

Удалите винт длиной 3 мм, удерживающий верхний левый угол основной платы, используя отвёртку Phillips #00.

Осторожно отожмите нижний край кабеля от пластикового штыря непосредственно над отверстием для стилуса.

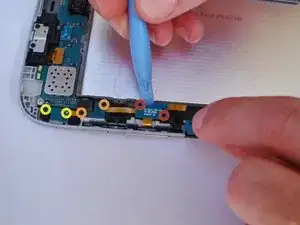

Осторожно отожмите середину кабеля и снимите её с двух пластиковых штырей.

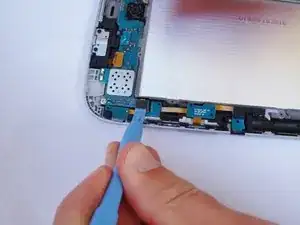

Осторожно отожмите часть кабеля, прилегающую к кнопке питания, и снимите её с двух пластиковых штырей.

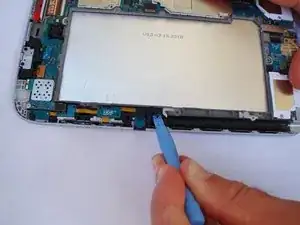

Осторожно отожмите верхнюю часть кабеля и снимите её с двух пластиковых штырей.

С помощью пинцета вытяните часть кабеля, расположенную за кнопками громкости, из паза.

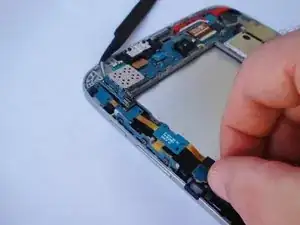

Поддерживая угол материнской платы, аккуратно сдвиньте кабель, чтобы полностью вынуть его.
