Замена фронтальной камеры планшета Samsung Galaxy Note 10.1
В данном руководстве Вы научитесь заменять фронтальную камеру планшета Samsung Galaxy Note 10.1 2012 года.
Фронтальная камера — это камера, направленная на пользователя.
Перед использованием данного руководства ознакомьтесь со страницей по устранению неполадок. Некоторые проблемы с камерой могут быть вызваны программным обеспечением планшета, а не самой камерой.
Шаг 1
Это задняя часть устройства, с которой Вы начнете его разборку.
Сначала необходимо удалить серебристую деталь, закрывающую камеру, прежде чем снять большую заднюю крышку.
Используйте пластиковые инструменты для открытия, чтобы поддеть по указанному контуру.

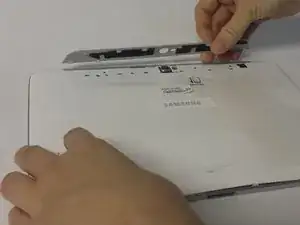

Поднимите серебристую деталь, чтобы открыть оставшуюся часть задней крышки.
Шаг 2
Открутите три винта, отмеченные красными кругами, с помощью отвертки Philips #00.
Используя пластиковые инструменты для открытия, подденьте вдоль нижней части устройства, двигаясь к бокам крышки и вверх.

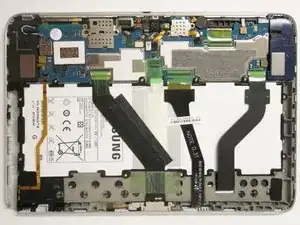

Снимите заднюю крышку.
На данном этапе используйте антистатические перчатки или НЕ разбирайте устройство на ковровом покрытии.
Шаг 3
Начните с поднятия белого разъема, чтобы удалить деталь, указанную красным многоугольником.
Осторожно подденьте вдоль камеры, чтобы вынуть её на место.

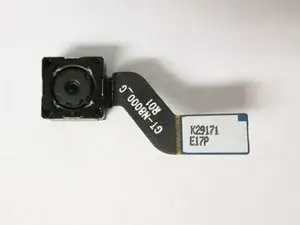

Это Ваша камера. Замените её на новую деталь.
Шаг 4
Теперь, когда Вы сняли заднюю камеру, Вы можете получить доступ к фронтальной камере.

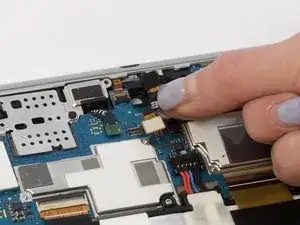

Чтобы удалить фронтальную камеру, начните с поднятия белого разъема, чтобы удалить деталь, указанную маркером.

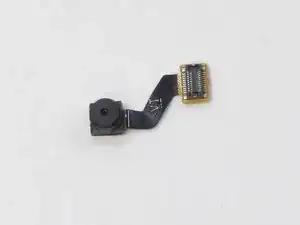

Осторожно вытяните фронтальную камеру из корпуса.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
