Замена динамиков Samsung Galaxy Note 8.0
Динамики отвечают за воспроизведение звука планшета, однако со временем они могут изнашиваться. Это может привести к ухудшению качества звука или полному отсутствию звукового вывода. В таком случае динамики необходимо заменить. Это руководство покажет, как заменить динамики.
Шаг 1
Извлеките стилус Samsung S-Pen.
Извлеките карту памяти micro SD.
Шаг 2
Используя пластиковый инструмент для вскрытия, начните в месте, где находится S-Pen, и аккуратно приподнимите угол.
Шаг 3
Продвигайтесь по периметру устройства, аккуратно поддев и проводя пластиковым инструментом для вскрытия.
Клипсы расположены примерно в 2 см друг от друга. При снятии задней крышки вы должны слышать, как клипсы отщелкиваются от планшета.
Шаг 4
Удалите 8 винтов Phillips #00 длиной 3 мм, удерживающих батарею на месте.
Шаг 5
Поднимите верхний левый угол батареи за черную язычок.
Шаг 6
Аккуратно захватите и поднимите белый разъем, расположенный в правом нижнем углу батареи. Он соединён с батареей двумя синими и двумя красными проводами.
Не дергайте разъём за провода. Если он не отсоединяется легко, вставьте пластиковый инструмент для вскрытия между белым разъёмом и платой, чтобы отвести разъём от платы.
Шаг 7

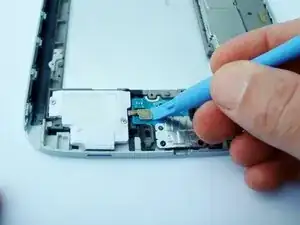

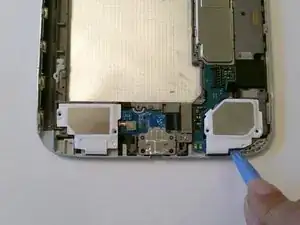

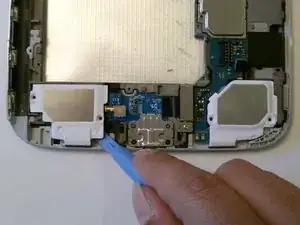

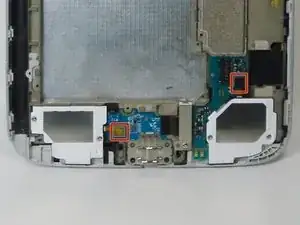

Аккуратно отожмите разъёмы — по одному на каждый динамик.
Не дергайте разъём. Если он не отсоединяется легко, используйте пластиковый инструмент для вскрытия между разъёмом и платой, чтобы отвести разъём от платы.
Шаг 8

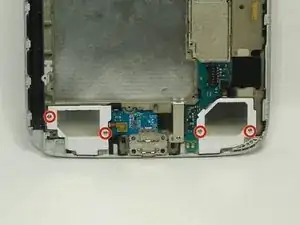

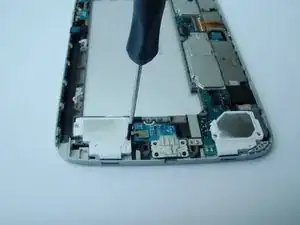

Для каждого динамика снимите два винта с крестообразным шлицем длиной 3 мм с помощью отвертки Phillips #00.
Шаг 9
Извлеките динамики из их посадочных мест.
Если трудно, используйте пластиковый инструмент для вскрытия, чтобы поддеть.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
