Замена материнской платы Samsung Galaxy Note 10.1
В этом руководстве Вы узнаете, как заменить материнскую плату в планшете Samsung Galaxy Note 10.1 2012 года.
Материнская плата связывает все остальные компоненты, обеспечивая работу планшета. Без неё ничего не будет функционировать.
Перед использованием этого руководства ознакомьтесь со страницей устранения неполадок для этого планшета. Это важный шаг, поскольку трудно определить, когда материнская плата неисправна. Проблема может быть вызвана другим компонентом, а не самой материнской платой.
Шаг 1
Это задняя часть устройства, с которой Вы начнёте разборку.
Необходимо сначала снять эту деталь, прежде чем снимать большую заднюю крышку.
Используйте пластиковые инструменты для открывания, чтобы поддеть по указанной рамке.
Поднимите серебристую деталь, чтобы открыть остальную часть задней крышки.
Шаг 2
Открутите три винта 5 мм, обозначенные красными кругами, крестовой отверткой Philips #00.
Используя пластиковые инструменты для открывания, подденьте по нижней части устройства, переходя к бокам покрытия и к верхней части.
Снимите заднюю крышку.
На этом этапе используйте антистатические перчатки или НЕ разбирайте устройство на ковре.
Шаг 3
Осторожно отсоедините все ленточные шлейфы, проходящие над батареей.
Шаг 4

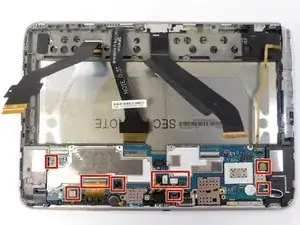

Снимите все винты 3 мм, указанные красным кругом, крестовой отверткой Philips #00.
Отключите разъём батареи от материнской платы.
Теперь можно вынуть батарею. Замена должна быть 3,7 В и объёмом 25,9 кВт·ч.
Шаг 5
Поверните планшет на 180 градусов для этого шага, чтобы было проще добраться до материнской платы.

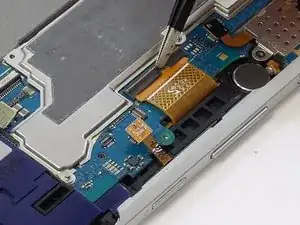

Отключите кабельные разъёмы от материнской платы, аккуратно поднимая фиксирующие элементы.
Снимите каждый ленточный шлейф, подняв фиксатор на корпусе, удерживающий шлейф.
Аккуратно извлеките ленточный шлейф из корпуса пальцами или пинцетом.
Осторожно снимайте ленточные шлейфы. Ленточные шлейфы легко повредить, и повреждение может быть не всегда заметно. Любое повреждение может привести к неработоспособности устройства.
Шаг 6

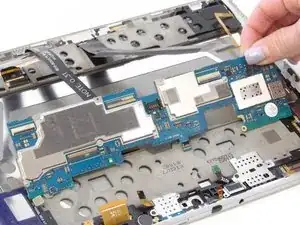

Извлеките материнскую плату, аккуратно сдвинув её из посадочного места.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
