Замена ЖК-экрана Samsung Galaxy Note 10.1

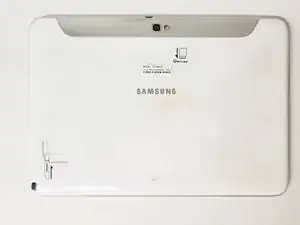

Это задняя часть устройства, с которой вы начнёте разбирать устройство.

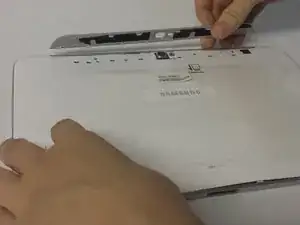

Необходимо сначала снять серебристую накладку, закрывающую камеру, прежде чем снимать большую заднюю крышку.

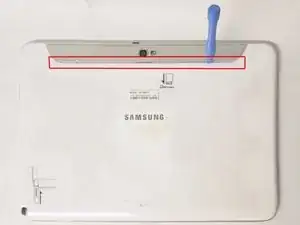

Используйте пластиковые инструменты для вскрытия, чтобы поддеть по отмеченной рамке.

Поднимите серебристую накладку, чтобы открыть оставшуюся часть задней крышки.

Открутите три винта 5 мм, отмеченные красными кругами, крестовой отвёрткой Philips #00.

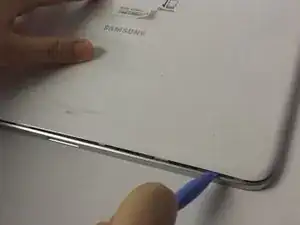

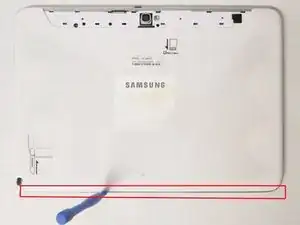

Используя пластиковые инструменты для вскрытия, подденьте по нижней части устройства, затем переходите к боковым сторонам крышки и к верхней части.

Снимите заднюю крышку.

На этом этапе используйте антистатические перчатки или НЕ разбирайте устройство на ковре.

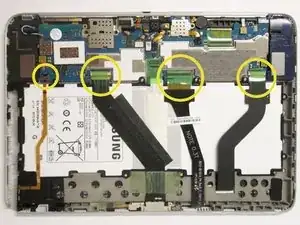

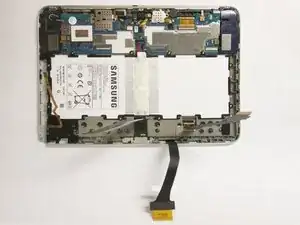

Осторожно отсоедините все шлейфы, которые проходят над аккумулятором, из мест, отмеченных жёлтыми кругами.

Снимите все винты 3 мм, отмеченные красным кругом, крестовой отвёрткой #00.

Отключите аккумулятор в месте, отмеченном жёлтым кругом.

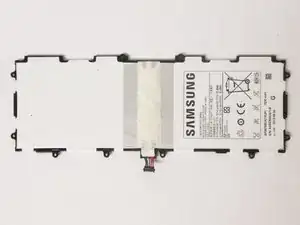

Теперь вы можете вынуть аккумулятор.

По первой фотографии:

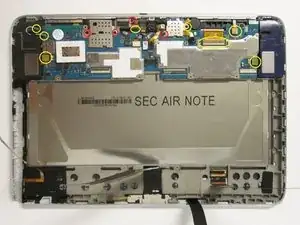

Снимите все компоненты, отмеченные жёлтыми кругами.

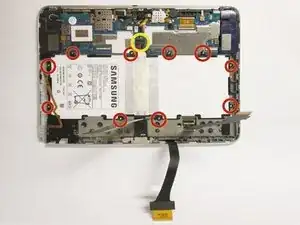

Открутите все винты 3 мм и 2 мм, отмеченные красными кругами, крестовой отвёрткой #00.

По второй фотографии:

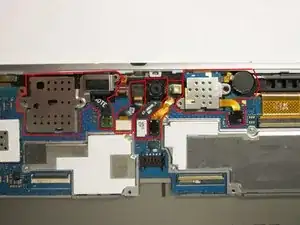

Начиная с разъёмов материнской платы, снимите все компоненты, отмеченные красным.

Поместите все снятые после этого момента компоненты в антистатичную зону или в антистатические пакеты.

Обратите внимание, что вы можете снять только шлейф, прилегающий к разъёму для наушников, и металлическую накладку слева. Не пытайтесь снимать весь элемент целиком в этот момент.

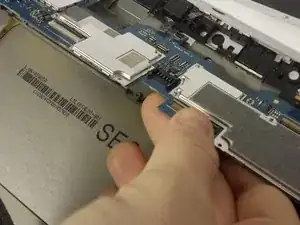

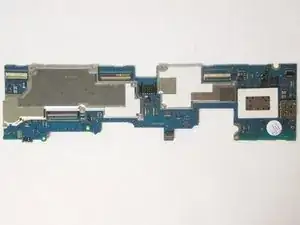

После того как вы сняли все компоненты, подключённые к материнской плате, аккуратно приподнимите область вокруг зелёного прямоугольника и извлеките материнскую плату.

Поместите материнскую плату в антистатичную зону или в антистатические пакеты.

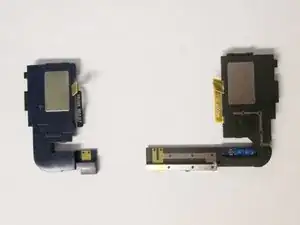

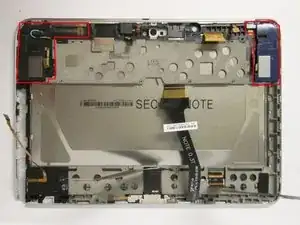

Нажмите на места, обведённые красным, чтобы снять модули громкоговорителей.

Поместите динамики в антистатичную зону или в антистатические пакеты.

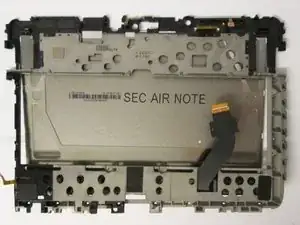

По первой фотографии:

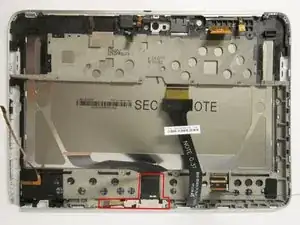

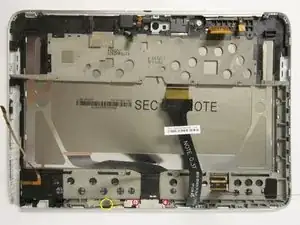

Открутите винты 2 мм, отмеченные красными кругами, крестовой отвёрткой #00.

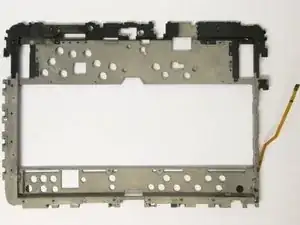

Поднимите ленту, отмеченную жёлтым кругом, от рамки.

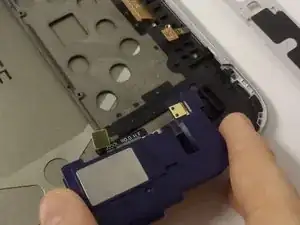

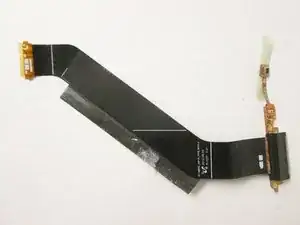

Осторожно подденьте шлейф от рамки и выньте зарядный разъём из рамки.

Поместите зарядный разъём в антистатичную зону или в антистатические пакеты.

Начиная с под правым корпусом динамика, используйте один пластиковый инструмент для поддёма, чтобы начать приподнимать рамку ЖК-экрана.

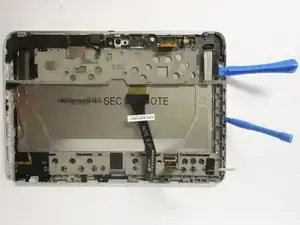

Используйте два пластиковых инструмента, один для поддержки, другой для поддёма, чтобы полностью отделить корпус ЖК-экрана от рамки дигитайзера.

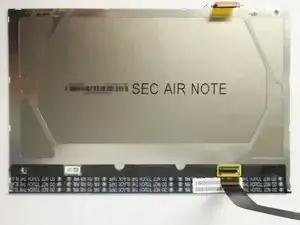

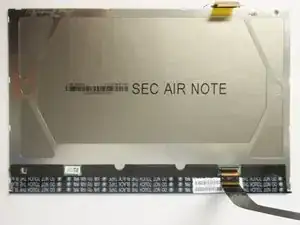

Осторожно оторвите ЖК-экран от его рамки, поднимая его от ленты, соединяющей их.

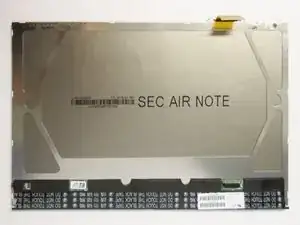

Снимите шлейф, отмеченный жёлтой рамкой, и поместите его на заменяемый ЖК-экран.
