Замена антенны Wi-Fi на iPhone 5

Если стекло вашего дисплея треснуто, предотвращайте дальнейшее разрушение и опасность для здоровья во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полоски прозрачного упаковочного скотча на дисплей iPhone, пока вся поверхность не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отлететь во время ремонта.

Перед тем как продолжить, разрядите батарею iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться, если случайно проколота.

Выключите ваш iPhone перед началом разборки.

Удалите два шурупа Pentalobe длиной 3.6 мм рядом с разъемом Lightning.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластикового ободка с металлическими зажимами.

Независимо от используемого инструмента, необходимо убедиться, что вы поднимаете весь дисплей.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый инструмент открытия между пластиковой рамкой и металлическим корпусом телефона, чтобы вытащить металлические зажимы из корпуса.

Если вы собираете телефон с отделившимся пластиковым ободком, вы можете поместить тонкую полоску клея между ободком и стеклом, чтобы удерживать телефон закрытым.

Следующие два шага демонстрируют Anti-Clamp, инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите два шага для альтернативного метода.

Для полных инструкций по использованию Anti-Clamp, ознакомьтесь с этим руководством.

Потяните синий ручку назад, чтобы разблокировать руки Anti-Clamp.

Проведите руками по левому или правому краю вашего iPhone.

Разместите присоски рядом с нижним краем iPhone прямо над кнопкой «Домой» — одна спереди, и одна сзади.

Сожмите присоски вместе, чтобы прикрепить их к нужной области.

Если вы обнаружите, что поверхность вашего iPhone слишком скользкая для удержания Anti-Clamp, вы можете использовать скотч, чтобы создать более захватывающую поверхность.

Потяните синий ручку вперед, чтобы заблокировать руки.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются в правильном положении относительно друг друга. Если они начинают соскальзывать, немного ослабьте присоски и выровняйте руки.

Вставьте инструмент открытия под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, примените больше тепла к области и поворачивайте ручку на четверть оборота.

Не вращайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Позвольте Anti-Clamp и времени работать за вас.

Пропустите следующие два шага.

Прикрепите присоску к экрану, чуть выше кнопки «Домой».

Убедитесь, что присоска полностью прилегает к экрану для получения плотно прилегающего герметика.

Если вы открываете iPhone со треснувшим стеклом, аккуратно положите пару полосок упаковочного скотча по передней части и вытесните как можно больше пузырьков. Это даст присоске поверхность для захвата и минимизирует распространение осколков стекла.

Убедитесь, что присоска надежно прикреплена к сборке передней панели.

Удерживая iPhone другой рукой, потяните вверх за присоску, чтобы немного отделить сборку передней панели от заднего корпуса.

Не торопитесь и прикладывайте постоянную, умеренную силу. Экран значительно плотнее, чем у большинства устройств.

С помощью пластикового инструмента открытия начните осторожно поднимать задний корпус вниз, вдали от экрана, пока вы тянете вверх за присоску.

Существует несколько зажимов, соединяющих сборку передней панели с задним корпусом, поэтому вам, возможно, придется использовать сочетание присоски и пластикового инструмента открытия, чтобы освободить сборку передней панели.

Продолжайте поднимать по краям сборки передней панели, отделяя зажимы вдоль левой и правой стороны.

Не пытайтесь полностью удалить сборку передней панели от заднего корпуса, так как есть несколько шлейфов, которые все еще прикреплены в верхней части iPhone.

После освобождения зажимов внизу и по бокам сборки передней панели, потяните нижнюю часть сборки от заднего корпуса.

Откройте дисплей под углом около 90º и опирайте его на что-то, чтобы поддерживать его в вертикальном положении, пока вы работаете с телефоном.

Добавьте резинку, чтобы надежно удерживать дисплей на месте, пока вы работаете. Это предотвращает ненужное напряжение на кабелях дисплея.

Удалите следующие два шурупа, крепящих металлический кронштейн подключения батареи к плате:

Один шуруп Phillips длиной 1.8 мм

Один шуруп Phillips длиной 1.6 мм

Удалите металлический кронштейн подключения батареи из iPhone.

Используйте пластиковый инструмент для открытия, чтобы осторожно приподнять разъем батареи из его гнезда на плате.

Будьте осторожны, чтобы не сместить небольшие поверхностно смонтированные компоненты вокруг гнезда.

Будьте очень осторожны, чтобы поднимать только разъем батареи и не гнездо на плате. Если вы будете поднимать гнездо на плате или саму плату, вы можете повредить гнездо или соседние компоненты на плате.

Удалите следующие винты, закрепляющие скобу кабеля сборки передней панели к плате:

Два винта Phillips 1.2 мм

Один винт Phillips 1.6 мм

Этот винт, как правило, не примагничивается к отвертке с магнитным наконечником. Будьте осторожны, чтобы не потерять его при удалении, и убедитесь, что он вернулся на свое место — магнитный винт может мешать компасу.

Поднимите скобу кабеля дисплея к батарее, чтобы отсоединить её, и удалите её из iPhone.

Во время сборки заклепите левые крючки под плату и опустите скобу к внешней стороне телефона.

Убедитесь, что батарея отключена, прежде чем отключать или подключать кабели на этом этапе.

Используйте пластиковый инструмент для открытия или ноготь, чтобы отключить три кабеля сборки передней панели:

Кабель фронтальной камеры и датчиков

Кабель ЖК-дисплея

Кабель дигитайзера

При сборке вашего телефона кабель ЖК-дисплея может отсоединиться от разъема. Это может вызвать появление белых линий или отсутствие изображения при включении телефона. Если это произойдет, просто переподключите кабель и перезагрузите телефон. Лучший способ перезагрузить телефон — отключить и подключить батарею.

Удалите сборку передней панели из заднего корпуса.

Используйте выставленный прозрачный пластиковый язычок, чтобы отклеить батарею от клея, удерживающего её на iPhone.

Если у вас возникают трудности с отклеиванием батареи или язычок рвется, нанесите несколько капель высококонцентрированного (более 90%) изопропилового спирта под край батареи.

Подождите около одной минуты, пока спиртовой раствор ослабит клей. Используйте инструмент для открытия, чтобы осторожно приподнять батарею за её край.

Не пытайтесь насильно выдавить батарею. Если необходимо, нанесите еще несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею своим инструментом.

Если в телефоне осталось спиртовое решение, аккуратно протрите его или дайте высохнуть перед установкой новой батареи.

Если у вас все еще есть трудности с отклеиванием батареи, используйте iOpener или фен, чтобы нагреть заднюю часть iPhone и размягчить клей.

Перегрев iPhone может вызвать возгорание батареи.

Используйте пластиковый инструмент для открытия, чтобы осторожно приподнять батарею, только за внешний край телефона. Подъем в любом другом месте, особенно рядом с платой, может привести к повреждению платы.

Если батарея не легко выходит из корпуса, нанесите еще несколько капель изопропилового спирта.

Поднимайте осторожно и равномерно, чтобы избежать деформации батареи. Изогнутая батарея может представлять опасность пожара.

Не поднимайте верхнюю часть батареи, вы рискуете перерезать кабели управления громкостью.

Удалите батарею.

Если ваша замена батареи пришла в пластиковом чехле, удалите его перед установкой, потянув его от ленты кабеля.

Перед тем, как приклеить замену батареи, временно подключите разъем батареи к гнезду материнской платы. Это обеспечит правильное выравнивание батареи в её углублении.

Приклейте батарею, отключите её и продолжайте сборку вашего устройства.

Во время сборки убедитесь, что батарея плотно прилегает к заднему корпусу. Это предотвратит повреждение других компонентов при установке сборки передней панели.

После сборки выполните жесткую перезагрузку. Это может предотвратить несколько проблем и упростить диагностику.

Используйте конец лопатки, чтобы приподнять разъем кабеля антенны сотовой связи из его гнезда на плате, прямо над корпусом динамика.

Удалите следующие два винта, закрепляющие скобу верхней платы к заднему корпусу:

Один винт Phillips 1.5 мм

Один винт Phillips 2.3 мм

Удалите скобу с верхней части платы.

Убедитесь, что вы не отломали маленький заземляющий язычок, который выступает из скобы рядом с задней камерой.

На более новых моделях скоба может быть прикреплена к камере, и она не выйдет полностью.

Используйте плоский конец лопатки, чтобы отключить следующие три кабеля от платы:

Кабель верхней связи

Кабель сборки кнопок

Кабель нижней связи

Удалите два винта Phillips 1.3 мм из внутренней верхней части заднего корпуса.

Удалите единственный оставшийся винт Phillips 1.2 мм из скобки логической платы средней секции.

Удалите среднюю скобу с материнской платы.

Используйте пластиковую лопатку, чтобы поднять разъем кабеля Lightning из его гнезда на материнской плате.

Осторожно отведите кабель в сторону от материнской платы.

Нажмите на кнопку извлечения SIM-карты с правой стороны iPhone с помощью инструмента для извлечения SIM-карты или согнутой скрепки, чтобы вытащить лоток для SIM-карты.

Кроме того, вы можете нажать на рычаг извлечения SIM-карты изнутри, используя плоский конец лопатки.

Удалите лоток для SIM-карты из iPhone.

Удалите следующие винты, крепящие материнскую плату к заднему корпусу:

Два винта Philips на 2.3 мм

Два винта отступления на 2.7 мм

Лучше всего удалять винты отступления с помощью отвертки или битки для отступлений.

В крайнем случае, подойдет маленькая плоская отвертка — но будьте осторожны, чтобы она не соскользнула и не повредила соседние компоненты.

Один немагнитный винт отступления на 2.7 мм

Обязательно верните этот винт на его оригинальное место в верхней части материнской платы. Магнитный винт может помешать работе цифрового компаса.

Поверните сборку материнской платы в сторону аккумулятора заднего корпуса.

Не пытайтесь полностью снять сборку материнской платы с заднего корпуса, пока еще есть один кабель, подключенный к нижней стороне материнской платы.

Ограничитель вспышки приклеен к блоку вспышки и заднему корпусу. Если он останется на заднем корпусе, удалите его пинцетом и установите обратно на блок вспышки.

Примечание: при сборке устройства убедитесь, что нижний кабель межсоединения не зажат под материнской платой.

Используйте кончик лопатки, чтобы поднять разъем кабеля антенны Wi-Fi из его гнезда на нижней стороне материнской платы.

Удалите сборку материнской платы из заднего корпуса.

Пока материнская плата вне вашего телефона, держите ее на заземляющем антистатическом коврике, чтобы предотвратить повреждение схемы.

Удалите следующие винты, крепящие скобу и мотор вибромотора к заднему корпусу:

Один винт Philips на 2.3 мм

Один винт Philips на 1.7 мм

Один винт Philips на 1.6 мм в верхней части заднего корпуса

Удалите скобу вибромотора и мотор из заднего корпуса.

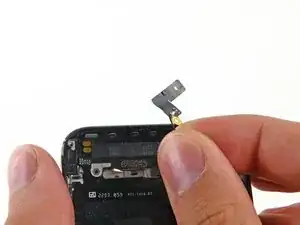

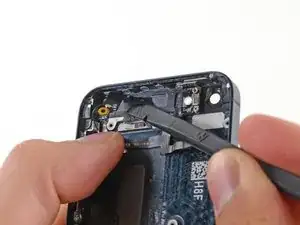

Начиная под соединением кабеля, используйте плоскую часть лопатки, чтобы поднять антенну Wi-Fi из заднего корпуса.

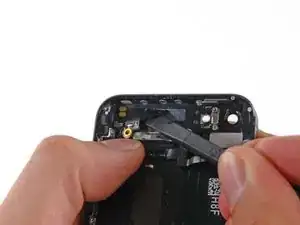

Удалите антенну Wi-Fi из заднего корпуса.
