Замена корпуса динамика iPhone 5

Если стекло дисплея треснуло, приклейте ленты, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта.

Наклейте полосы прозрачной упаковочной ленты внахлест на дисплей iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться в процессе ремонта.

Перед продолжением разрядите аккумулятор iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Выверните два пенталобовых винта 3,6 мм рядом с разъёмом Lightning.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начнёт отделяться от пластика, как показано на первом изображении, вставьте пластиковый монтажный инструмент между пластиковой рамкой и металлическим корпусом телефона, чтобы поддеть металлические защёлки и высвободить их из корпуса.

Если вы собираете телефон с разделённой рамкой дисплея, возможно, стоит поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы держать телефон закрытым.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру вскрытия. Если вы не используете Anti-Clamp, пропустите два шага ниже для альтернативного метода.

Полные инструкции по использованию Anti-Clamp смотрите в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левую или правую кромку вашего iPhone.

Разместите присоски возле нижнего края iPhone прямо над кнопкой «Home» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая для надежного захвата Anti-Clamp, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски и выровняйте рычаги.

Вставьте монтажную лопатку под экран, когда Anti-Clamp создаст достатственный зазор.

Если Anti-Clamp не создает достаточного зазора, приложите больше тепла к зоне и поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и подождите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Прижмите присоску к экрану прямо над кнопкой «Home».

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное уплотнение.

Если вы открываете iPhone со разбитым стеклом, аккуратно наклейте несколько полос упаковочной ленты по передней панели и выпустите как можно больше пузырьков. Это даст присоске поверхность для захвата и уменьшит распространение осколков стекла.

Убедитесь, что присоска прочно прикреплена к передней панели сборки.

Держась одной рукой за iPhone, потяните присоску вверх, чтобы слегка отделить переднюю панель от задней крышки.

Действуйте медленно и прилагайте равномерное, уверенное усилие. Экран подогнан значительно плотнее, чем в большинстве устройств.

С помощью пластикового монтажного инструмента аккуратно подденьте заднюю крышку вниз, отводя её от экрана, пока вы тянете вверх присоской.

Передняя панель прикреплена к задней крышке несколькими защёлками, поэтому вам, вероятно, придётся использовать сочетание присоски и пластикового монтажного инструмента, чтобы освободить переднюю панель.

Продолжайте поддевать по периметру передней панели, отсоединяя защёлки по левой и правой стороне.

Не пытайтесь полностью снять переднюю панель с задней крышки, поскольку в верхней части iPhone всё ещё подключены несколько ленточных кабелей.

После освобождения защёлок внизу и по бокам передней панели отведите нижнюю часть панели от задней крышки.

Откройте дисплей примерно на 90º и опирайте его на что‑то, чтобы он оставался подставленным во время работы с телефоном.

Добавьте резинку, чтобы надёжно зафиксировать дисплей в открытом положении. Это предотвращает чрезмерную нагрузку на кабели дисплея.

Выверните следующие два винта, фиксирующие металлическую скобу разъёма аккумулятора на логической плате:

Один винт Phillips 1,8 мм

Один винт Phillips 1,6 мм

Снимите металлическую скобу разъёма аккумулятора с iPhone.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъём батареи вверх от его гнезда на плате.

Будьте осторожны, чтобы не сместить маленькие поверхностно-монтируемые компоненты вокруг гнезда.

Будьте очень осторожны и подденьте только сам разъём батареи, а не гнездо на плате. Если вы поддёте гнездо на плате или саму плату, вы можете уничтожить гнездо или повредить рядом расположенные компоненты на плате.

Удалите следующие винты, которые крепят кронштейн кабеля сборки передней панели к плате:

Два винта Phillips 1.2 мм

Один винт Phillips 1.6 мм

Этот винт имеет склонность не притягиваться к намагниченной отвертке. Следите, чтобы не потерять его при извлечении, и убедитесь, что он вернулся на своё место — намагниченный винт может помешать работе компаса.

Поднимите кронштейн кабеля дисплея в сторону батареи, чтобы отщёлкнуть его, и снимите его с iPhone.

При сборке зафиксируйте левые крючки под платой и опустите кронштейн в сторону корпуса телефона.

Убедитесь, что батарея отключена, прежде чем отсоединять или подключать кабели в этом шаге.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отсоединить три кабеля сборки передней панели:

Кабель фронтальной камеры и датчика

Кабель ЖК-дисплея

Кабель дигитайзера

При повторной сборке кабель ЖК-дисплея может отщёлкнуться от разъёма. Это может привести к появлению белых линий или полному отсутствию изображения при включении телефона. Если это случится, просто подключите кабель снова и выполните цикл питания телефона. Лучший способ выполнить цикл питания — отключить и снова подключить батарею.

Снимите сборку передней панели с задней крышки.

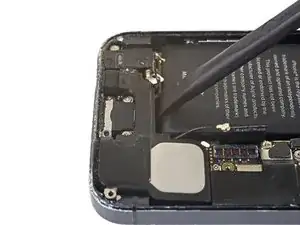

Используйте наконечник лопатки, чтобы поддеть и отсоединить антенный кабель от платы.

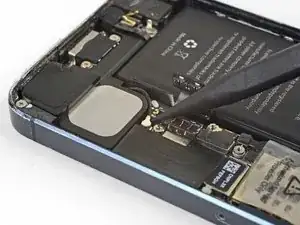

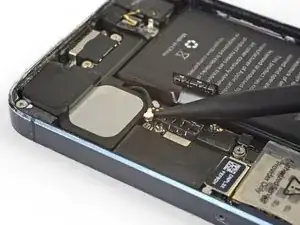

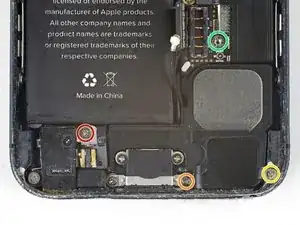

Удалите следующие винты, которые крепят корпус динамика к задней крышке:

Один винт Phillips 2.5 мм

Один винт Phillips 1.5 мм

Один винт Phillips 2.5 мм

Один винт-стойка 2.7 мм

Винты-стойки лучше всего удалять с помощью отвертки или биты для винтов-стоек.

В крайнем случае можно использовать маленькую шлицевую отвертку — но соблюдайте повышенную осторожность, чтобы она не соскользнула и не повредила соседние компоненты.

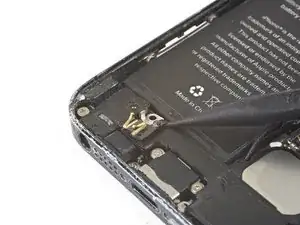

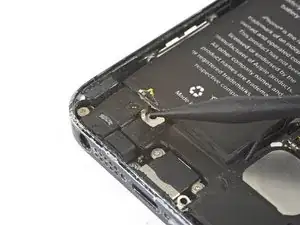

Просуньте наконечник лопатки под гибкий контакт пружины под батареей и аккуратно ослабьте его от корпуса динамика.

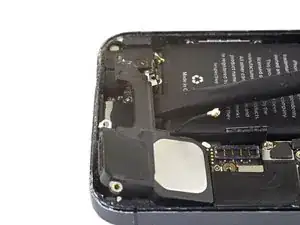

Используйте плоский конец лопатки, чтобы поддеть и ослабить корпус динамика от задней крышки.

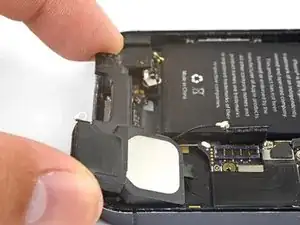

Выньте корпус динамика из его гнезда.

При повторной установке обязательно просуньте корпус динамика под эту металлическую шайбу.

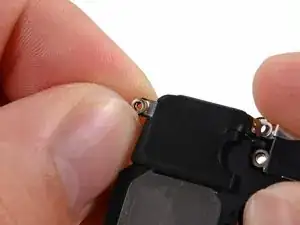

Снимите маленькую двустороннюю металлическую шайбу с корпуса динамика и перенесите её на заменяемую деталь.
